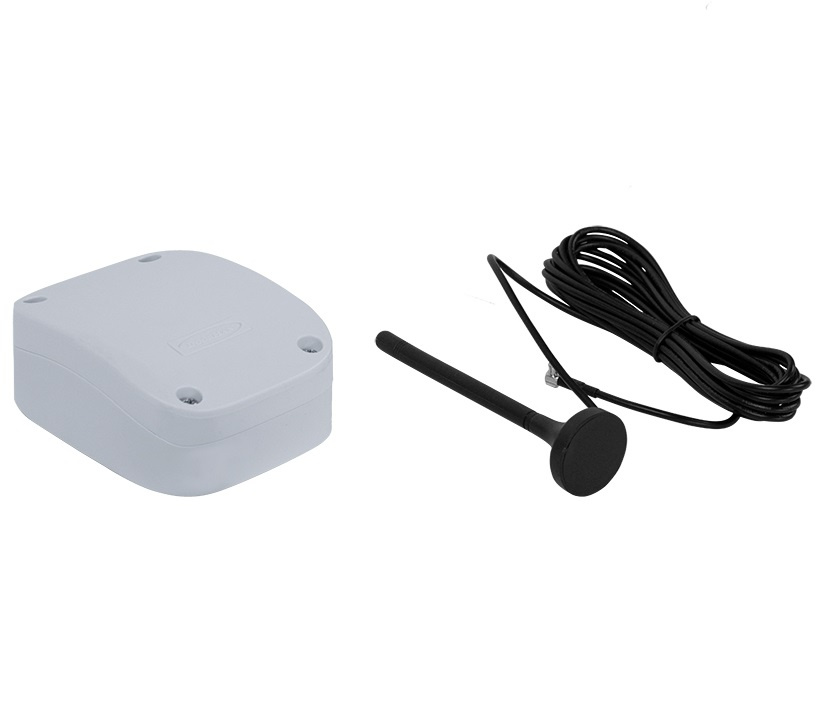

GSM-4.0 Блок управления производства ГК DOORHAN (Россия) предназначен для приема сигнала с мобильного телефона и передачи его на электропривод ворот или шлагбаума. Блок управления GSM-4.0 получает и фиксирует номер звонящего абонента и сравнивает его с имеющимся списком телефонных номеров абонентов допущенных для управления и при совпадении с номером, находящимся в списке, передает управляющий сигнал на электропривод или шлагбаум. При этом соединение с устройством не осуществляется, что является большим преимуществом т.к. с nano SIM карты находящейся в модуле и со звонящего не списываются денежные средства за телефонное соединение.
В своём личном кабинете вы можете вносить/удалять пользователей, ограничивать доступ любого из абонентов, осуществлять настройки доступа и многое другое.
Изменения коснулись и базы данных пользователей. Теперь к каждому номеру можно привязать данные пользователя, такие как: Ф.И.О., государственный номер авто, номер парковочного места и т. д.
- — работа на всех типах операционной системы Windows, начиная с ХР
- — возможность подачи напряжения питания через USB-разъем
- — сохранение номеров телефона в текстовом формате дает возможность редактировать их в любом текстовом редакторе
- — возможность подачи напряжения питания 12…24 В AC/DC
- — компактные размеры корпуса
- — удобный интерфейс с подсказками
- — отключение работы реле по внешнему сигналу
- — логика работы по принципу «ВКЛ»–«ВЫКЛ» при установке времени включения реле, равном 0
Характеристики Doorhan GSM-4.0Максимальное количество пользователей — 2000
USB-интерфейс +
Напряжение питания — 12/24 В
Потребляемая мощность — не более 2 Вт
Температура эксплуатации — от -40 до +55°С
Максимальный ток, коммутируемое реле устройства — 5 А
Класс защиты — IP 65
работы GSM-4.0
— Данный блок управления содержит в себе производительный микроконтроллер и GSM-модем.
— Микроконтроллер осуществляет все действия по приему и выработке сигналов.
— На плате устройства размещено 4 светодиода.
— Светодиод Power подключен непосредственно к цепи питания микроконтроллера.
— Светодиод Modem state подключен к GSM-модему и его поведение определяется логикой работы.
— Светодиоды Relay и Signal подключены к микроконтроллеру и служат для отражения состояния устройства.
— Светодиод Relay в рабочем режиме отражает состояние сигнала включения внутреннего реле. Когда реле включено светодиод зажжен.
— Светодиод Signal в рабочем режиме отражает мощность сигнала принимаемого GSM-модемом.
— При подаче питания светодиоды Relay и Signal отражают процесс запуска программы и отражают различные стадии процесса. Если процесс подключения проходит нормально, то светодиоды попеременно мигают согласно своим основным функциям.
