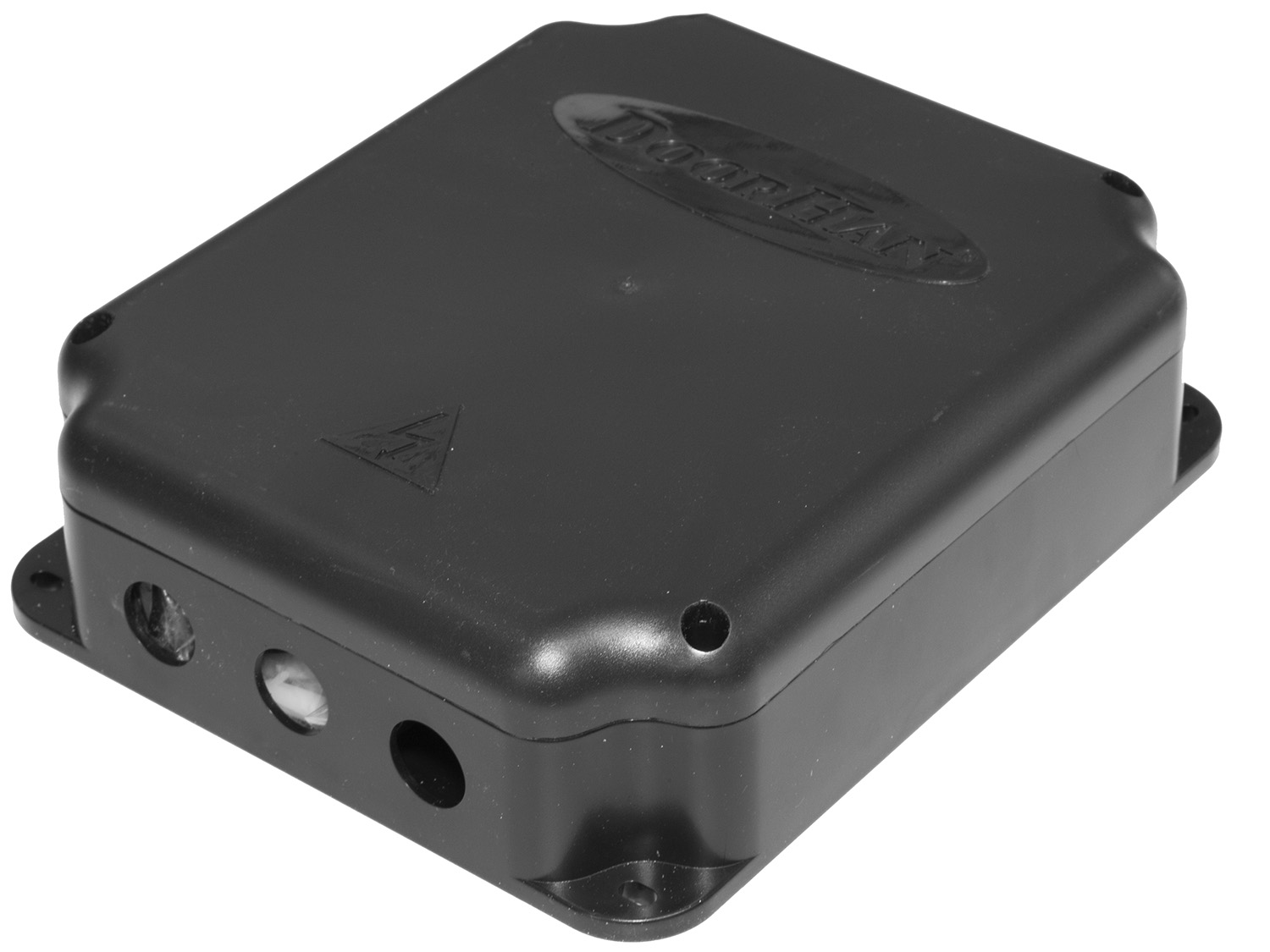

Блок управления предназначен для управления приводами распашных ворот серии Swing и серии Arm на 220В. В блок управления интегрирован радиоприемник на 60 пультов и существует возможность подключия множества аксессуаров Дорхан.
Схема подключения блока PCB-SW DoorHan
Описание клемм блока управления PCB-SW DoorHan
Разъемы для подключения питания (разъем J1)
~220–240В.
RE — подключение заземления
N — питание (нейтраль)
L — питание (фаза)
~220–240В.
RE — подключение заземления
N — питание (нейтраль)
L — питание (фаза)
Разъемы подключения электродвигателей и сигнальной лампы (разъем J7)
1-2-3. M1 (клеммы COM/OP/CL) — разъем для подключения 1-го электродвигателя. Может использоваться для открытия одной створки (в случае автоматизации калитки или одностворчатых ворот).
4-5-6. M2 (клеммы COM/OP/CL) — разъем для подключения 2-го электродвигателя. Не используется для автоматизации калитки или одностворчатых ворот.
7-8. LAMP — выход для подключения сигнальной лампы (230В~ 40W max).
1-2-3. M1 (клеммы COM/OP/CL) — разъем для подключения 1-го электродвигателя. Может использоваться для открытия одной створки (в случае автоматизации калитки или одностворчатых ворот).
4-5-6. M2 (клеммы COM/OP/CL) — разъем для подключения 2-го электродвигателя. Не используется для автоматизации калитки или одностворчатых ворот.
7-8. LAMP — выход для подключения сигнальной лампы (230В~ 40W max).
Разъемы для подключения аксессуаров (разъем J4)
9-10. S-B-S — команда «Полное открывание»: замыкание контактов устройства, подключенного к этим клеммам приводит к срабатыванию блока управления на полное открывание или закрывание 2-х створок ворот. Для подключения нескольких устройств, нужно NО контакты этих устройств соединить параллельно.
11-12. PED — команда «Пешеходный проход» или «Закрыть»: замыкание контактов устройства, подключенного к этим клеммам, приводит к срабатыванию блока управления на пошаговое открывание или закрывание 1 створки ворот. Для подключения нескольких устройств, нужно NО контакты этих устройств соединить параллельно.
9-10. S-B-S — команда «Полное открывание»: замыкание контактов устройства, подключенного к этим клеммам приводит к срабатыванию блока управления на полное открывание или закрывание 2-х створок ворот. Для подключения нескольких устройств, нужно NО контакты этих устройств соединить параллельно.
11-12. PED — команда «Пешеходный проход» или «Закрыть»: замыкание контактов устройства, подключенного к этим клеммам, приводит к срабатыванию блока управления на пошаговое открывание или закрывание 1 створки ворот. Для подключения нескольких устройств, нужно NО контакты этих устройств соединить параллельно.
13-15. OP FOTO — контакты подключения устройств безопасности на открывание (NC): данные подключения предназначены для защиты от защемления людей, животных и посторонних предметов в проеме ворот при открывании створок ворот. Срабатывание устройств при работающем приводе приводит к остановке ворот. Если ворота закрыты и датчики, подключенные к данным клеммам, сработали, то это предотвратит любое движение ворот.
ВНИМАНИЕ! Если к данным клеммам ничего не подключено, то необходимо установить перемычку между контактами 13-15.
14-15. CL FOTO — контакты подключения устройств безопасности на закрывание (NC): данные подключения предназначены для защиты от защемления людей, животных и посторонних предметов в проеме ворот при закрывании створок. Срабатывание устройств при работающем приводе приводит к реверсивному движению створок ворот или немедленной остановке и последующему реверсивному движению, если оно установлено. Срабатывание устройств, подключенных к этим клеммам, не оказывает никакого влияния на работу автоматической системы во время открывания. Если ворота открыты и датчики, подключенные к данным клеммам, сработали, то это предотвратит любое движение ворот.
ВНИМАНИЕ! Если к данным клеммам ничего не подключено, то необходимо установить перемычку между контактами 14-15.
16-17. STОP — контакты используются при наличии встроенной калитки для подключения устройств безопасности с нормально замкнутыми контактами. Размыкание контактов устройства, подключенного к этой клемме, приводит к срабатыванию блока управления на остановку движения. Для подключения нескольких устройств, нужно НЗ контакты этих устройств соединить последовательно.
ВНИМАНИЕ! Если к данным клеммам ничего не подключено, то необходимо установить перемычку между контактами STОP.
ВНИМАНИЕ! Если к данным клеммам ничего не подключено, то необходимо установить перемычку между контактами STОP.
18-19. +24V — клемма питания аксессуаров 24В.
ВНИМАНИЕ! Максимально допустимый ток, снимаемый с этих клемм не должен превышать 500 мА. Внимательно считайте суммарный ток, потребляемый вашими устройствами.
ВНИМАНИЕ! Максимально допустимый ток, снимаемый с этих клемм не должен превышать 500 мА. Внимательно считайте суммарный ток, потребляемый вашими устройствами.
Разъемы для подключения аксессуаров (разъем J3)
20. S — клемма подключения дополнительного освещения.
21. LOCK — клемма подключения электромагнитного/электромеханического замков.
20. S — клемма подключения дополнительного освещения.
21. LOCK — клемма подключения электромагнитного/электромеханического замков.
