Внимание! В описании указан размер проёма ворот. Высота проема, мм: от 2 000 до 5 000. Ширина проема, мм: от 1 500 до 5 000.
Стандартная комплектация распашных гаражных ворот ДорХан:
- Комплект ворот распашных гаражных DoorHan
- Полотно ворот из сэндвич панелей толщиной 80мм
- Комплект стальных профилей рамы
- Дизайн внешней стороны полотна ворот: «Stucco»
- Дизайн внутренней стороны полотна ворот: «Stucco»
- Стандартный цвет для внешней стороны: RAL9003 Белый, RAL8014 Коричневый, RAL8017 Шоколадно-коричневый
- Стандартный цвет для внутренней стороны: RAL9003 Белый, RAL8014 Коричневый, RAL8017 Шоколадно-коричневый

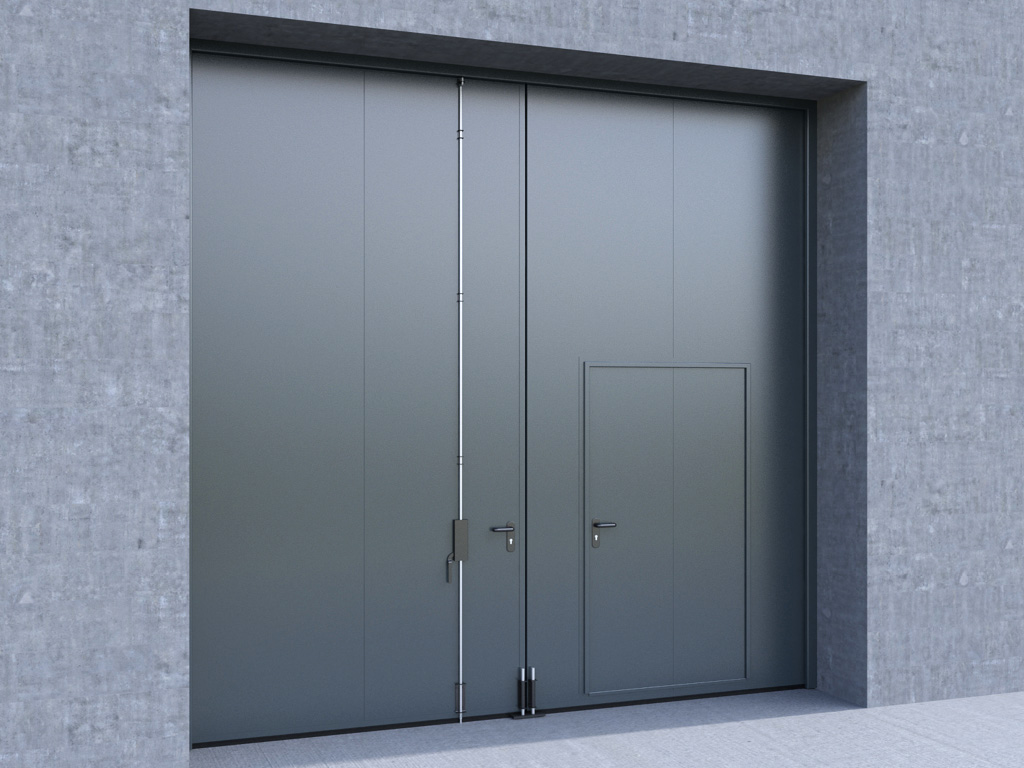

Распашные гаражные ворота DoorHan устанавливаются на объектах частного, коммерческого и промышленного секторов, например, в гаражах, мастерских, ремонтных депо, производственных цехах и т. д. Классическая конструкция обеспечивает надежность и долгий срок службы ворот, заполнение полотна сэндвич-панелями — высокие энергосберегающие показатели.

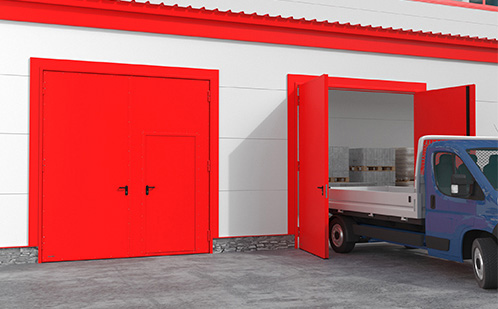

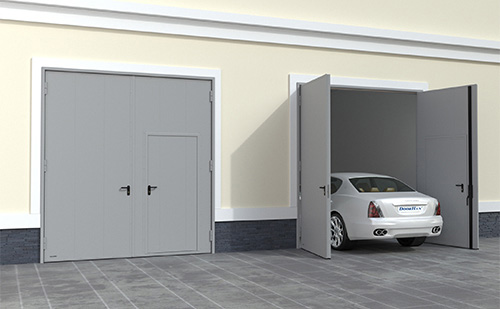

Зона применения распашных гаражных ворот DUS-130 DoorHan
 |
 |
| Гаражи бытового назначения. | Гаражи промышленного назначения. |
Преимущества распашных гаражных ворот DUS-130 DoorHan
 |

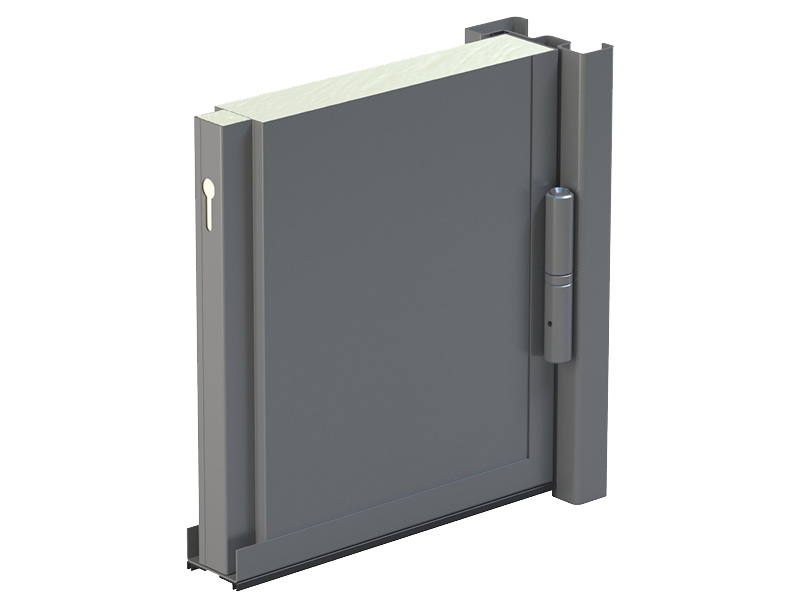

Полотно толщиной 80 мм обеспечивает повышенные показатели теплосбережения. |
 |

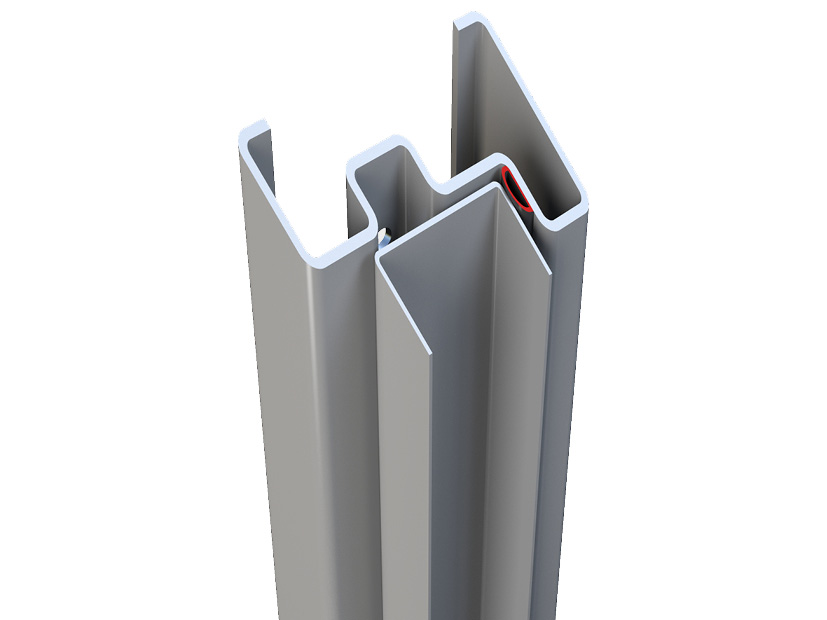

Модернизированный стальной профиль и уплотнитель по контуру проёма повышают герметичность. |
 |

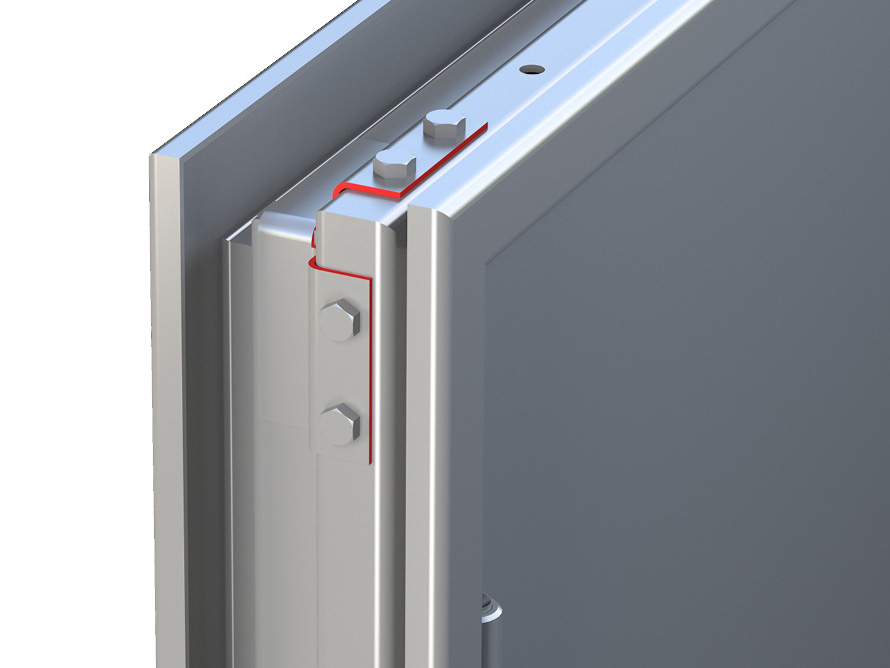

Стальная рама с усиливающими уголками на стыках препятствует провисанию створки. |
Дизайн распашных гаражных ворот DUS-130 DoorHan
Тип поверхности сэндвич-панели
 |
| Стукко |
Стандартные цвета
 |
 |
 |
| RAL 9003 Белый | RAL 8014 Коричневый | RAL 8017 Шоколадно-коричневый |
Дополнительные цвета +5% от основного изделия
 |
 |
 |
 |
| RAL 5005 Синий | RAL 6005 Зеленый | RAL 3005 Бордовый | RAL 9006 Серебристый |
 |
 |
 |
|
| RAL 1014 Бежевый | RAL 7004 Серый | RAL 3000 Красный |
Таблица размеров распашных гаражных ворот DUS-130 DoorHan
| Параметр | Показатель |
| Высота проема, мм | от 2 000 до 5 000 |
| Ширина проема, мм | от 2 000 до 5 000 |
| Притолока, мм | Не требуется |
| Пристенки, мм | Не требуется |
Размеры проема

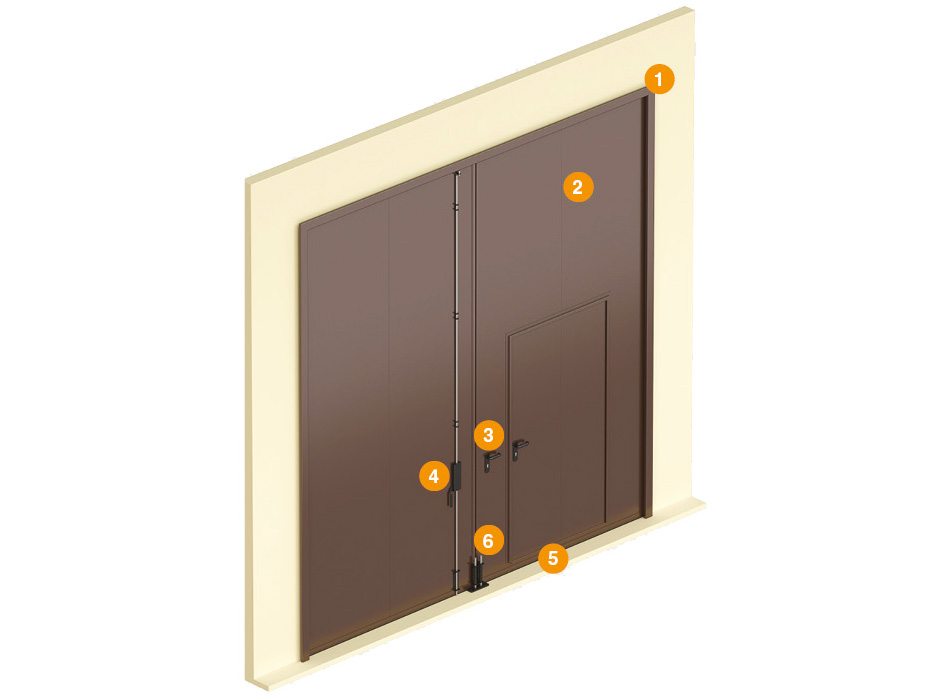

Конструкция распашных гаражных ворот DUS-130 DoorHan
1. Рама ворот
2. Полотно из сэндвич-панелей
3. Механический замок
4. Вертикальная ригельная задвижка
5. Щеточный уплотнитель
6. Центральный ловитель
2. Полотно из сэндвич-панелей
3. Механический замок
4. Вертикальная ригельная задвижка
5. Щеточный уплотнитель
6. Центральный ловитель
Подготовка строительного объекта
Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
Требования к строительному объекту
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина

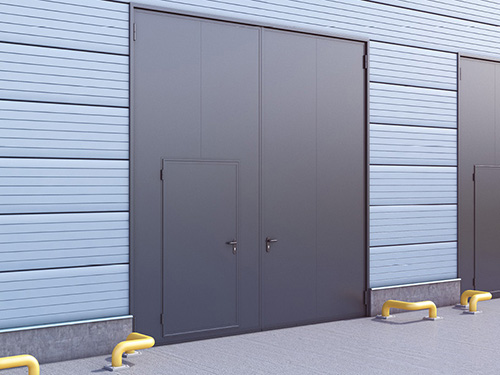

Способы монтажа распашных гаражных ворот DUS-130 DoorHan
 |
Ворота устанавливаются врезным монтажом. |
Базовая комплектация распашных гаражных ворот DUS-130 DoorHan
 |
Две створки поставляются в сборе (сэндвич-панели толщиной 80 мм, стальные окантовочные профили, усиливающие уголки, петли со сменной осью, уплотнитель, ригельная задвижка, механический замок). |
 |
Стальная рама поставляется разобранной (два вертикальных профиля, один горизонтальный). |
Дополнительная комплектация распашных гаражных ворот DUS-130 DoorHan
 |

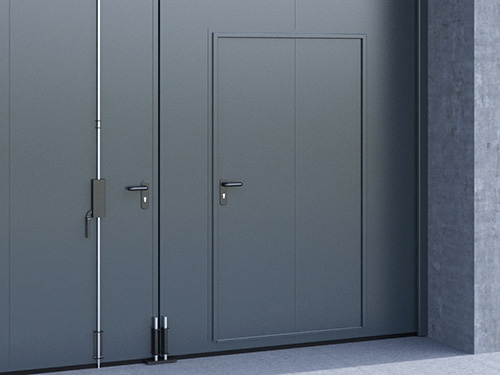

По желанию заказчика в створку может быть врезана калитка с порогом для удобного доступа в помещение при закрытых воротах. |
Условия эксплуатации продукции
1. Монтаж промышленных распашных ворот должен производиться строго в соответствии с прилагаемой инструкцией.
2. Ручное открывание и закрывание ворот должно осуществляться только при помощи ручки.
3. В случае появления посторонних звуков (скрип, скрежет) при работе ворот необходимо приостановить использование и обратиться к квалифицированному персоналу.
4. Своевременно производите чистку петель ворот во избежание их заклинивания.
5. Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно (не реже 1 раз в год) проводить их технический осмотр.
6. Во избежание несчастного случая следите, чтобы в момент открывания/закрывания ворот люди и животные не находились в зоне действия.
7. Следите, чтобы в момент открытия или закрытия ворот в проеме не было посторонних предметов.
2. Ручное открывание и закрывание ворот должно осуществляться только при помощи ручки.
3. В случае появления посторонних звуков (скрип, скрежет) при работе ворот необходимо приостановить использование и обратиться к квалифицированному персоналу.
4. Своевременно производите чистку петель ворот во избежание их заклинивания.
5. Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно (не реже 1 раз в год) проводить их технический осмотр.
6. Во избежание несчастного случая следите, чтобы в момент открывания/закрывания ворот люди и животные не находились в зоне действия.
7. Следите, чтобы в момент открытия или закрытия ворот в проеме не было посторонних предметов.
Гарантийные обязательства
Покупателю предоставляется гарантия работоспособности роллетных систем производства ГК DoorHan сроком на 1 год с момента приобретения данного изделия. В случае повреждения лакокрасочного покрытия или коррозии в результате влияния климатических факторов, природных явлений, выброса твердых мелкодисперсных частиц или других агрессивных веществ, коррозии от царапин и сколов, возникших в процессе эксплуатации, гарантия на лакокрасочное покрытие утрачивает силу.
Документы
Ворота распашные гаражные в стальной раме с сэндвич-панелью (общий вид)
Габаритная схема распашных гаражных ворот в стальной раме с сэндвич-панелью
Инструкция по монтажу «Распашные гаражные ворота в стальной раме с сэндвич-панелью»
Паспорт «Ворота распашные гаражные в стальной раме с сэндвич-панелью»
Рама ворот распашных гаражных в стальной раме с сэндвич-панелью
Сертификат «Ворота для зданий и сооружений. Серийный выпуск»
Сертификат «Изделия комплектующие для ворот металлических DoorHan для зданий и сооружений»
Схема заужения проема при установке распашных гаражных ворот в стальной раме с сэндвич-панелью
