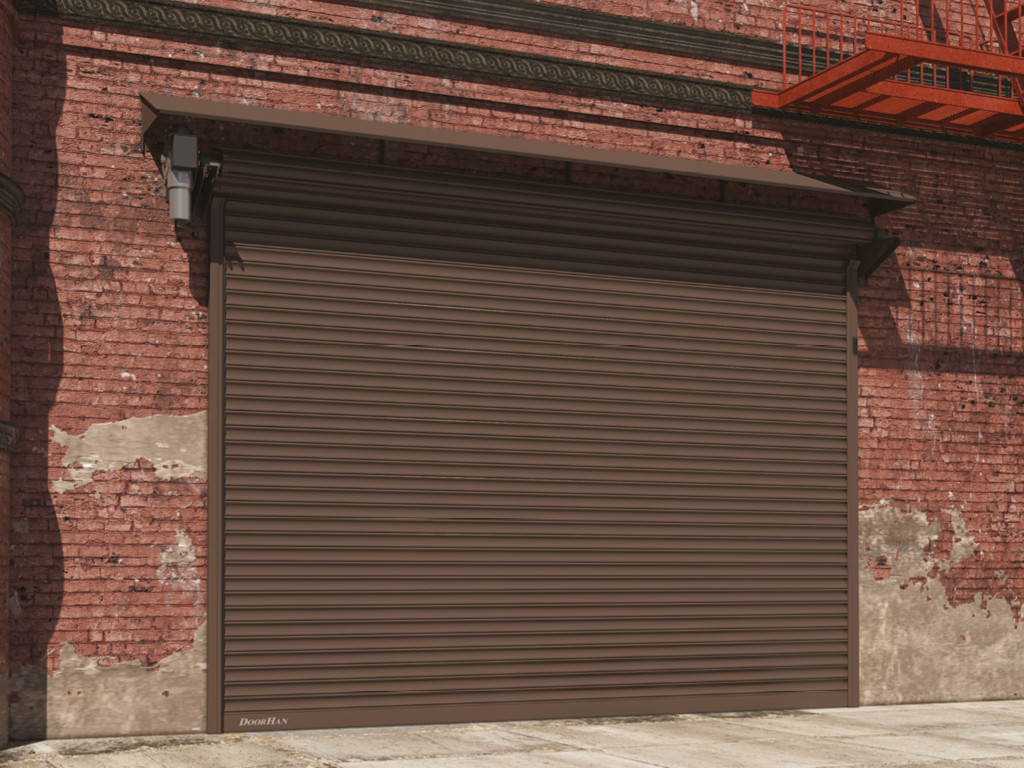

Стальные рулонные ворота с навальным электроприводом

Внимание! В описании указан размер проёма ворот. Высота проема, мм: от 2 000 до 6 300. Ширина проема, мм: от 2 000 до 13 000.

Узнать точную стоимость стальных рулонных ворот ДорХан под размер проёма Вашего помещения можно у менеджеров по телефону или задайте вопрос по почте..

---

Компания DoorHan предлагает рулонные ворота, которые соответствуют российским и европейским нормам качества и безопасности, а также адаптированы для эксплуатации в различных климатических условиях. Рулонные ворота с навальным приводом устанавливаются на гаражные проемы, складские помещения и промышленные объекты, могут перекрывать большие проемы шириной до 11,8 м.

Все комплектующие для рулонных ворот DoorHan выпускаются на современных автоматизированных линиях с применением оборудования ведущих мировых производителей. Все металлические детали оцинкованы или окрашены, что обеспечивает устойчивость к коррозии и негативному воздействию агрессивных сред, продлевает срок службы рольставен. Надежность конструкции рулонных ворот DoorHan, безопасность их эксплуатации и соответствие российским стандартам подтверждены сертификатами.

---

Въездные и гаражные проемы	Складские и промышленные проемы

---

	Профили изготавливаются из холоднокатаной оцинкованной стали.

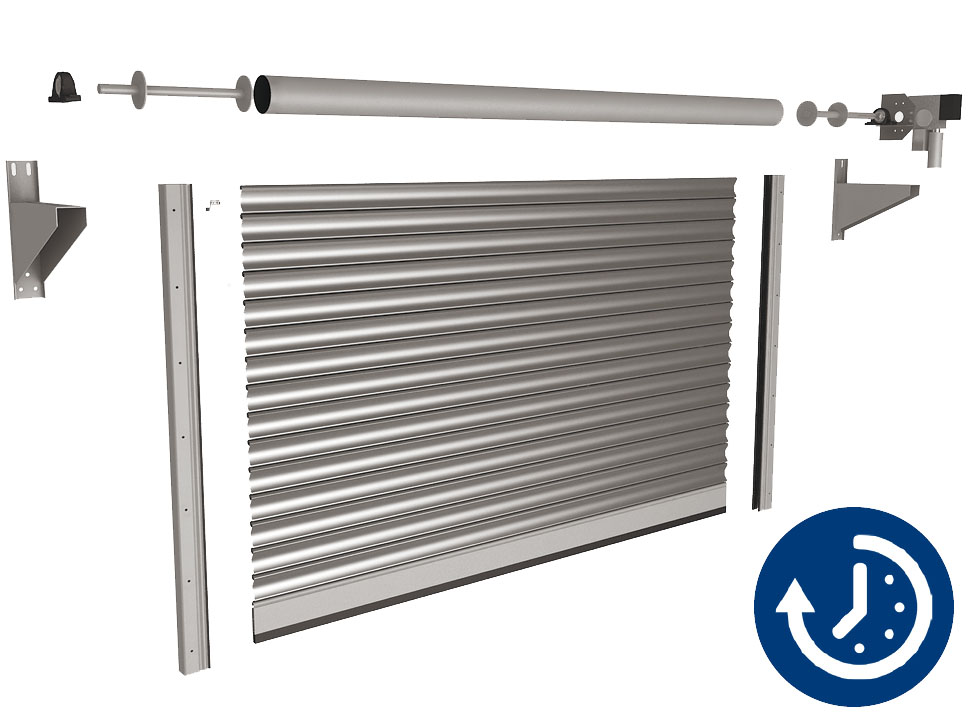

	Все элементы конструкции рассчитаны на длительный срок службы, более 18 000 циклов.
	Конструкция обладает классом взломостойкости Р4-Р5 и пожаробезопасности К0.
	Готовые изделия поставляются в надёжной упаковке.

---

Профиль RHS117/0.8	Профиль RHS117P/0.8

---

RAL 9003 Белый	RAL 9006 Серебристый	RAL 7004 Серый	RAL 1014 Бежевый
RAL 6005 Зеленый	RAL 5005 Синий	RAL 8014 Коричневый	Неокрашенный (оцинкованный)
RAL 3005 Бордовый

RAL 1007 Нарциссово-жёлтый	RAL 1015 Светлая слоновая кость	RAL 1017 Шафраново-жёлтый	RAL 1019 Серо-бежевый
RAL 3004 Пурпурно-красный	RAL 3020 Транспортный красный	RAL 5011 Стально-синий	RAL 6009 Пихтовый зелёный
RAL 7016 Антрацитово-серый	RAL 7035 Светло-серый	RAL 8017 Шоколадно-коричневый	RAL 8019 Серо-коричневый
RAL 9005 Чёрный янтарь

---

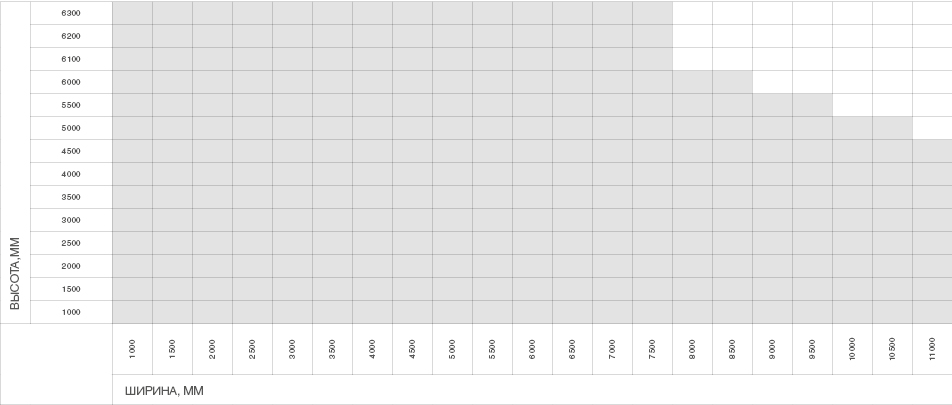

Параметр	Показатель
Высота проема, мм	от 2 000 до 6 300
Ширина проема, мм	от 2 000 до 11 800
Притолока, мм	от 650
Пристенки, мм	от 500
Максимальная площадь полотна, м²	50

---

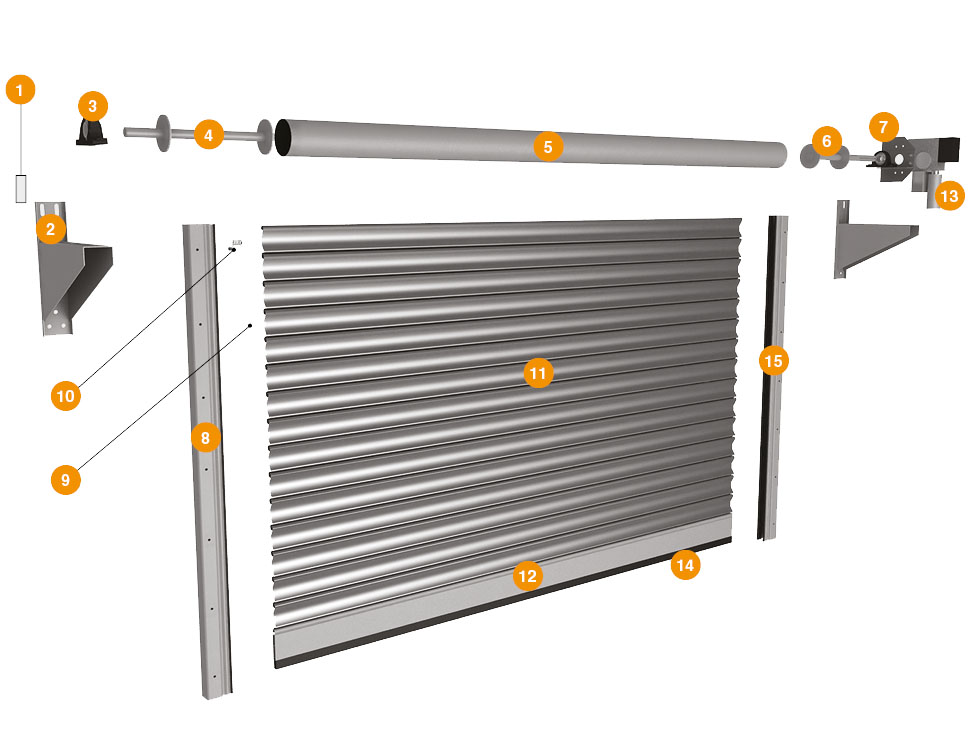

1. Кольцо стопорное RN30, RN40, RN55
2. Консоль SR425, SR650
3. Суппорт с подшипником BS30, BS40, BS55
4. Капсула регулируемая KPU10230, KPU159, KPU273-55
5. Вал RV102, RV159m, RV273m-55
6. Капсула регулируемая со шпонкой KPU10230S. KPU159S, KPU273S-55
7. Кронштейн крепления привода SR200
8. Направляющий профиль RG95S
9. Заглушка PB14
10. Замок боковой SLE117
11. Профиль (полотно) RHS117, RHS117P
12. Профиль концевой RA120E
13. Привод вальный
14. Уплотнитель нижний UP4, UP6
15. Уплотнитель боковой UP5

---

Накладной монтаж

Параметры замера для накладного монтажа: H — высота проема (max), мм; B — ширина проема (max), мм; h1 — высота притолоки (min), мм; b1 и b2 — правое и левое боковые расстояния (min), мм.
Для снятия замеров необходимо использовать рулетку и строительный уровень, или электронные измерительные приборы. Замер каждого параметра рекомендуется производить минимум в трех точках. При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону.

Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.

---

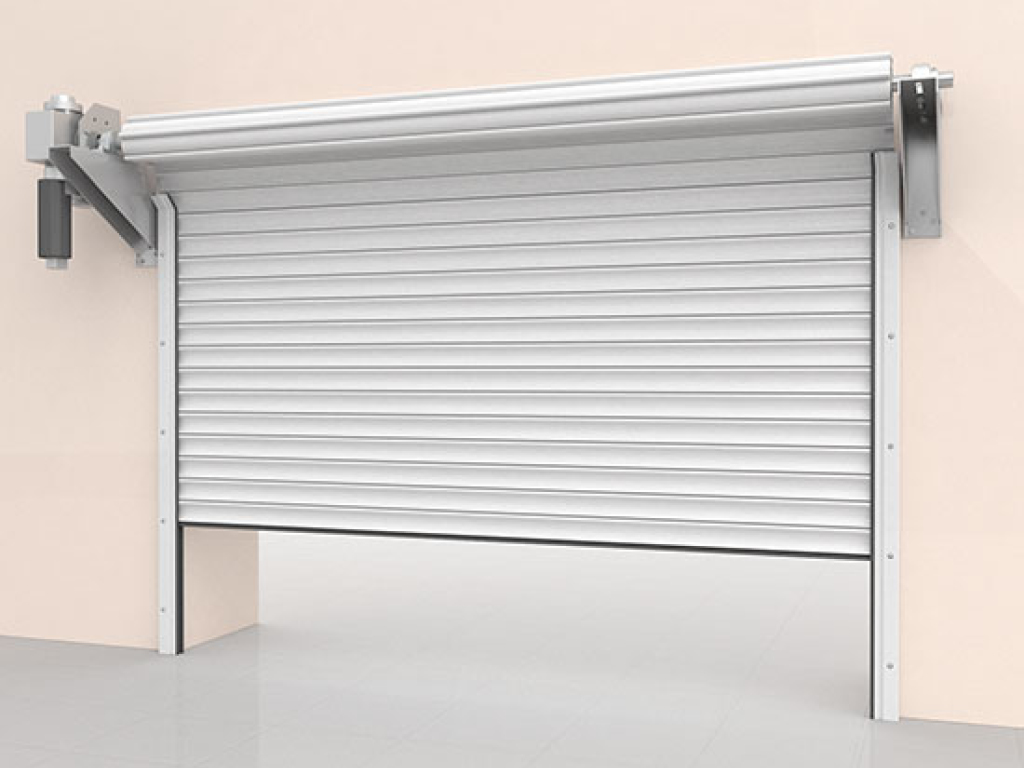

Накладной монтаж. Для накладного монтажа не требуется трудоемкая подготовка проема, только необходимые размеры пристенков (от 500 мм) и притолоки (от 650 мм). При накладном типе монтажа рулонных ворот вал с роликовым полотном и консоли с вальным элетроприводом устанавливают над проемом, а направляющие профили – по обеим сторонам от него. Закрытые рулонные ворота при этом полностью перекрывают проем и находятся практически вровень с поверхностью стен.

---

	Полотно на валу в сборе. Полотно на валу в сборе состоит из вала с капсулами диаметром 102 мм, нарезки сплошного или перфорированного стального, оцинкованного профиля высотой 117 мм и толщиной 0,8мм. Полотно может быть окрашено в любой из доступных для выбора цветов
	Концевой профиль. Концевой профиль состоит из алюминиевого экструдированного профиля RA120E с толщиной стенки 2,5 мм и нижнего уплотнителя UP4
	Комплект направляющих профилей. Комплект направляющих профилей состоит из двух стальных направляющих с уплотнителем. Направляющие профили могут быть окрашены в любой из доступных для выбора цветов

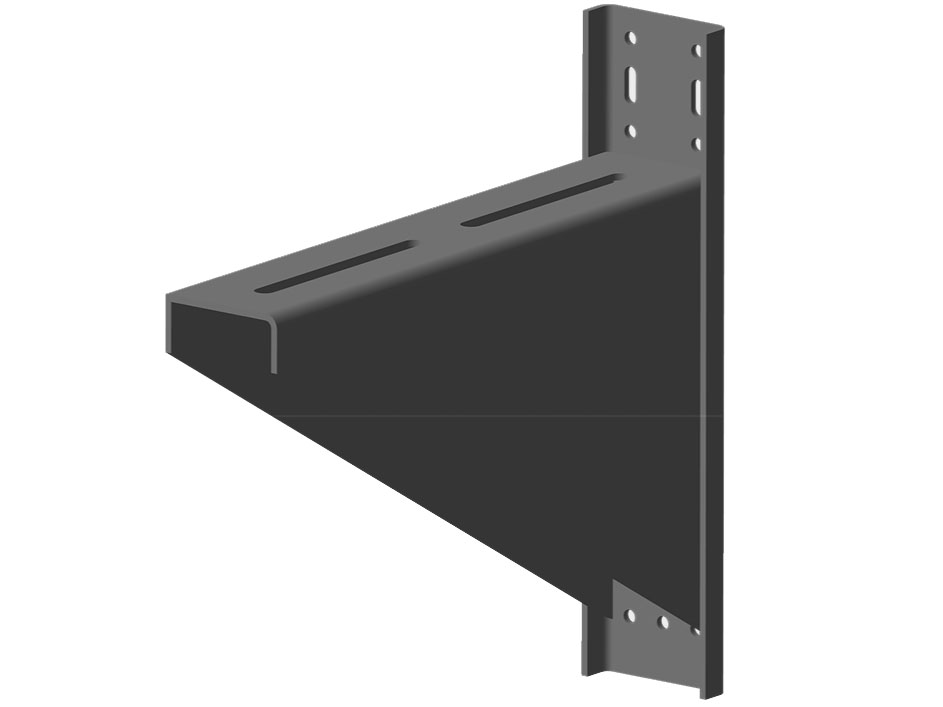

	Консоли. Консоли могут быть двух типоразмеров: 425 или 650 мм. Стальные, оцинкованные.

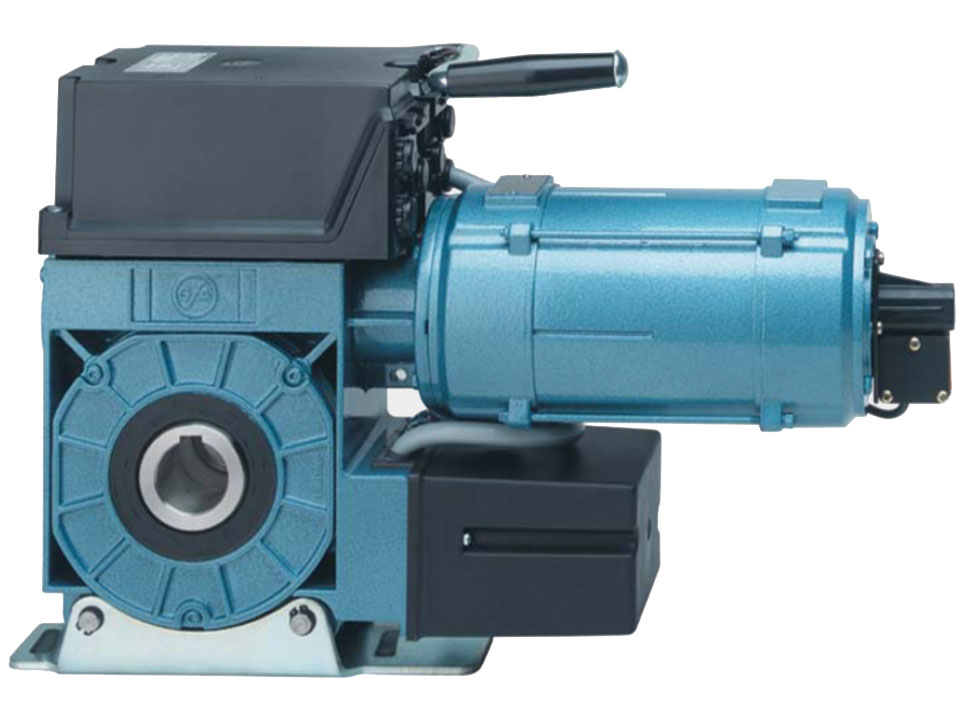

	Электропривод внутривальный. Электропривод внутривальный поставляется с комплектом метизов для крепления привода и суппорта с подшипником
	Коробка с дополнительной комплектацией

---

Правильная установка и эксплуатация рулонных ворот гарантирует надежность и долговечность работы. Для продления срока службы ваших рулонных ворот следуйте данной инструкции:
1. Монтаж изделия должен производиться строго в соответствии с инструкцией по монтажу рулонных ворот и технической документацией компании DoorHan.
2. Рулонные ворота должны открываться плавно без рывков и толчков.
3. Для подъема и опускания полотна ворот необходимо использовать только предназначенные для этого устройства управления.
4. Не рекомендуется частичное поднятие или опускание полотна рулонных ворот, особенно для больших конструкций.
5. В случае использования в конструкции механического замка запрещается подъем полотна при закрытом замке.
6. При использовании автоматического привода следует руководствоваться инструкцией, прилагаемой к приводу.
7. Не допускайте детей к устройствам управления рулонными воротами (кнопкам, пультам).
8. Следите за тем, чтобы люди и животные не находились в зоне действия рулонных ворот во время их открывания или закрывания.
9. Строго запрещено находиться под конструкцией во время ее работы, т. к. это может привести к травмам.
10. Не подвергайте рулонные ворота ударам и не препятствуйте их свободному открыванию и закрыванию.
11. Следите за тем, чтобы во время перемещения полотна рулонных ворот в проеме отсутствовали посторонние предметы, т. к. это может привести к повреждению конструкции.
12. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультации с изготовителем. Консультацией считать обращение, несущее в себе четкое описание возникшей проблемы, которое можно документально подтвердить.
13. В зимнее время, в случае оледенения частей конструкции рулонных ворот, перед подъемом и опусканием полотна необходимо предварительно простучать полотно по контуру до полного освобождения частей конструкции от льда и посторонних предметов, обращая особое внимание на состояние места примыкания нижней планки изделия к полу (они также должны быть очищены).
14. В случае использования рулонных ворот не по назначению изготовитель не несет ответственности за их целостность и правильную работу.
15. Диагностика и ремонт конструкций рулонных ворот должны проводиться только квалифицированными специалистами.
16. Необходимо производить регулярное техническое обслуживание рольставен, не реже одного раза в год.

---

Покупателю предоставляется гарантия работоспособности рулонных ворот производства ГК DoorHan на два года с момента приобретения данного изделия.

---
