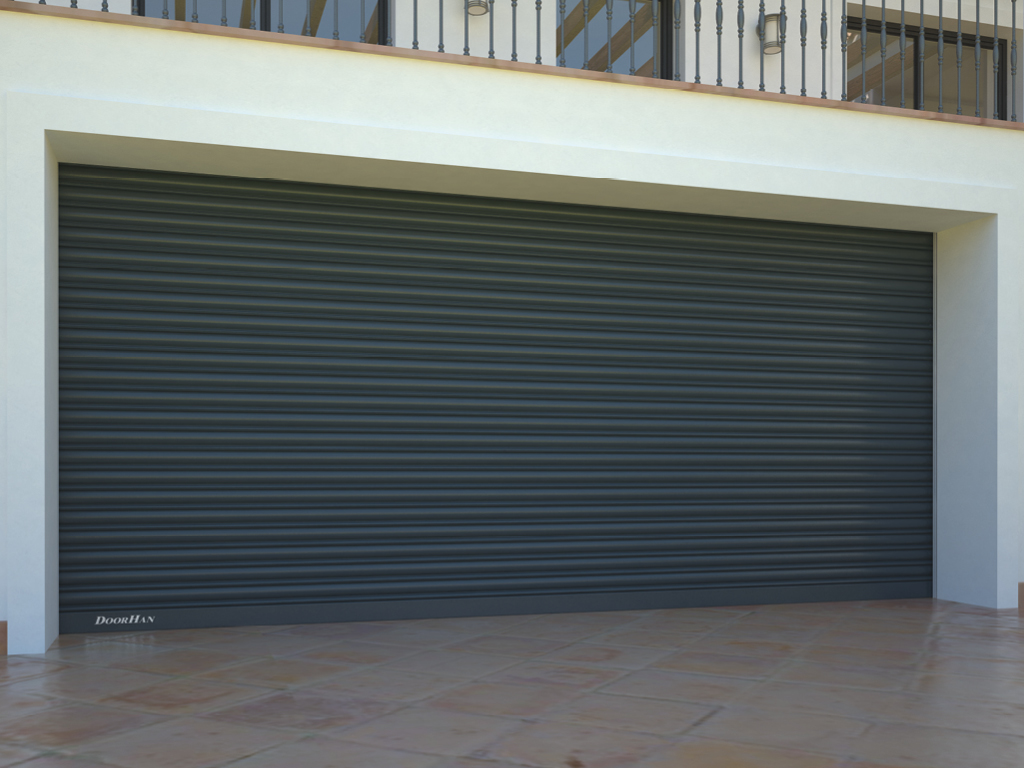

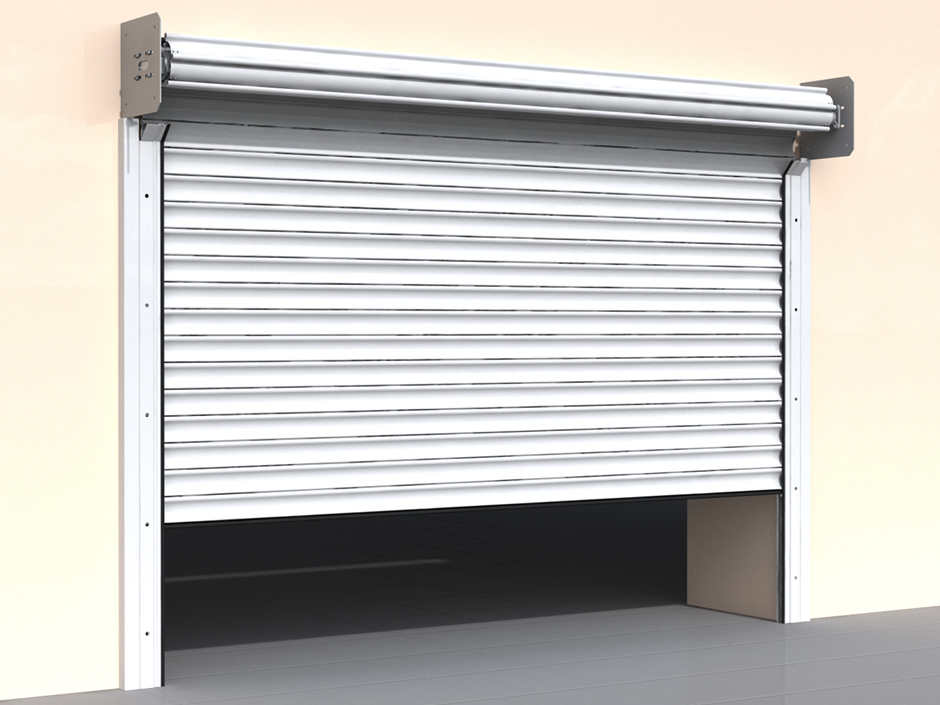

Стальные рулонные ворота с внутривальным электроприводом

Внимание! В описании указан размер проёма ворот. Высота проема, мм: от 1 500 до 5 000. Ширина проема, мм: от 1 500 до 6 500.

Узнать точную стоимость стальных рулонных ворот ДорХан под размер проёма Вашего помещения можно у менеджеров по телефону или задайте вопрос по почте.

---

Компания DoorHan предлагает рулонные ворота, которые соответствуют российским и европейским нормам качества и безопасности, а также адаптированы для эксплуатации в различных климатических условиях. Рулонные ворота с внутривальным приводом устанавливаются на въездные и гаражные проемы, торговые комплексы, складские и промышленные объекты площадью до 18 кв. м. Все комплектующие для рулонных ворот DoorHan выпускаются на современных автоматизированных линиях с применением оборудования ведущих мировых производителей.

Все металлические детали оцинкованы или окрашены, что обеспечивает устойчивость к коррозии и негативному воздействию агрессивных сред, продлевает срок службы рольставен. Надежность конструкции рулонных ворот DoorHan, безопасность их эксплуатации и соответствие российским стандартам подтверждены сертификатами.

---

Въездные и гаражные проемы	Торговые помещения
Складские и промышленные проемы

---

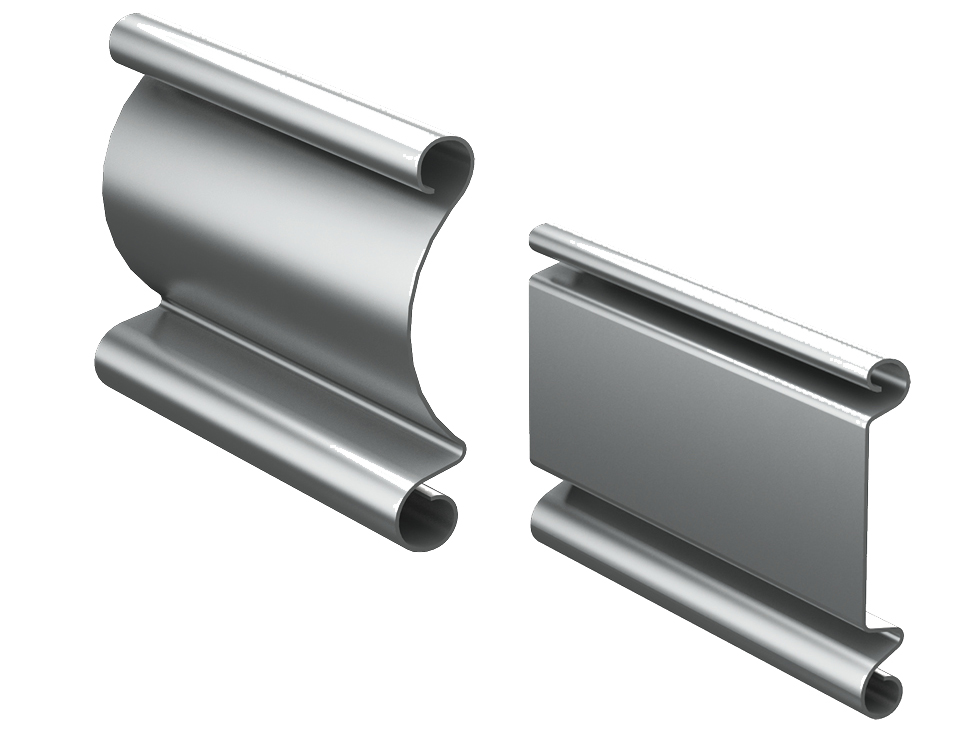

	Профили изготавливаются из холоднокатаной оцинкованной стали.
	Все элементы конструкции рассчитаны на длительный срок службы, более 18 000 циклов.
	Конструкция обладает классом взломостойкости Р4-Р5 и пожаробезопасности К0.

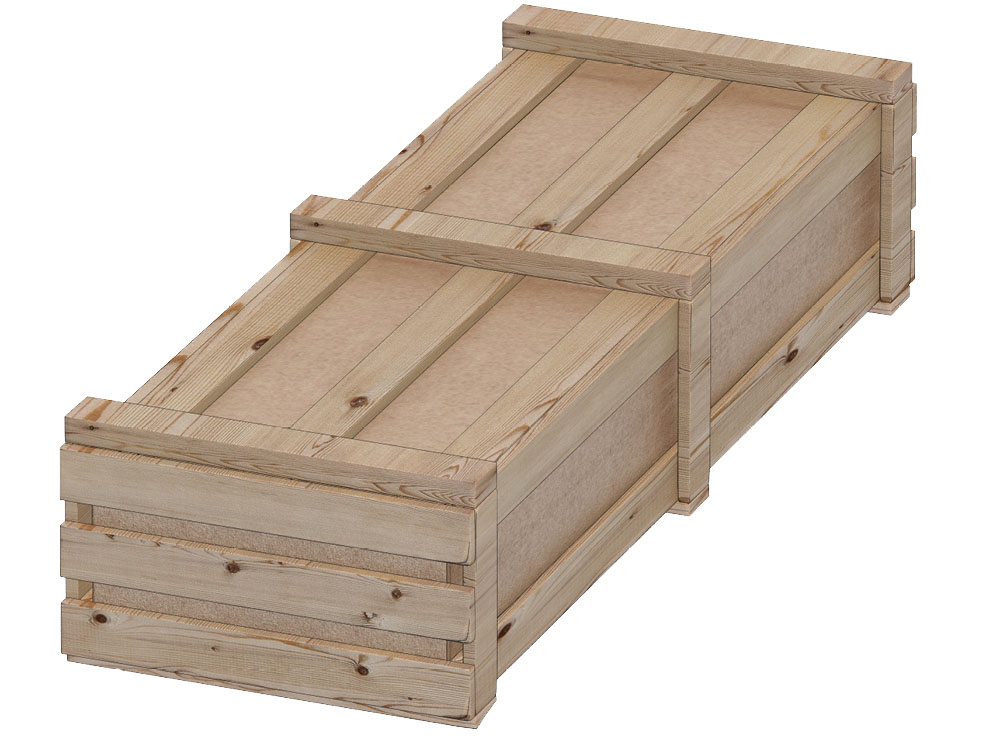

	Готовые изделия поставляются в надёжной упаковке.

---

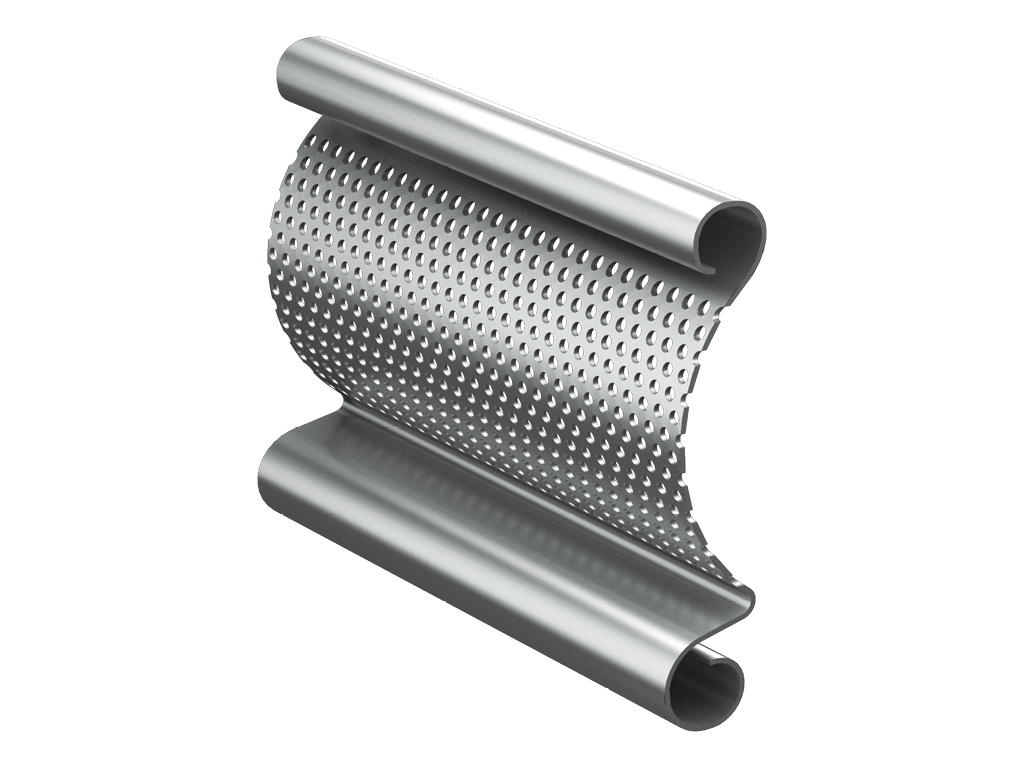

Профиль RHS117/0.8	Профиль RHS117P/0.8

---

RAL 9003 Белый	RAL 9006 Серебристый	RAL 7004 Серый	RAL 1014 Бежевый
RAL 6005 Зеленый	RAL 5005 Синий	RAL 8014 Коричневый	Неокрашенный (оцинкованный)
RAL 3005 Бордовый

RAL 1007 Нарциссово-жёлтый	RAL 1015 Светлая слоновая кость	RAL 1017 Шафраново-жёлтый	RAL 1019 Серо-бежевый
RAL 3004 Пурпурно-красный	RAL 3020 Транспортный красный	RAL 5011 Стально-синий	RAL 6009 Пихтовый зелёный
RAL 7016 Антрацитово-серый	RAL 7035 Светло-серый	RAL 8017 Шоколадно-коричневый	RAL 8019 Серо-коричневый
RAL 9005 Чёрный янтарь

---

Параметр	Показатель
Высота проема, мм	от 1 500 до 5 000
Ширина проема, мм	от 1 500 до 6 000
Притолока, мм	от 350 (накладной монтаж)
Пристенки, мм	от 95 (накладной монтаж)
Максимальная площадь полотна, м²	18

---

1. Кронштейн консольный (SR351)
2. Суппорт с подшипником (BSR30)
3. Капсула регулируемая (KPU10230)
4. Вал октагональный (RV102)
5. Электропривод (RS230, RS300)
6. Направляющий профиль (RG95S)
7. Концевой профиль (RA120E)
8. Уплотнитель нижний (UP4)
9. Профиль полотна (RHS117/08, RHS117P/08)
10. Уплотнитель боковой (UP5)

---

Накладной монтаж	Встроенный монтаж

Параметры замера для накладного монтажа: H — высота проема (max), мм; B — ширина проема (max), мм; h1 — высота притолоки (min), мм; b1 и b2 — правое и левое боковые расстояния (min), мм.
Для снятия замеров необходимо использовать рулетку и строительный уровень, или электронные измерительные приборы. Замер каждого параметра рекомендуется производить минимум в трех точках. При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону.

Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.

---

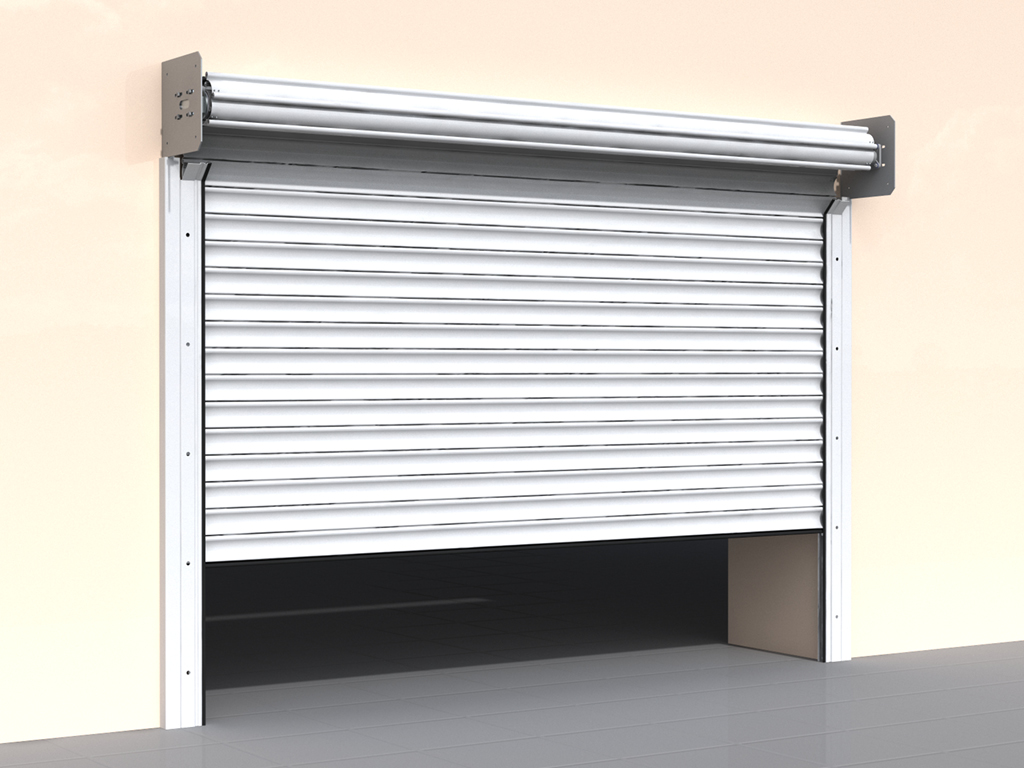

	Накладной монтаж. Для накладного монтажа не требуется трудоемкая подготовка проема. Вал с роликовым полотном и консоли устанавливают над проемом, а направляющие профили – по обеим сторонам от него. Закрытые ворота при этом полностью закрывают проем и находятся практически вровень с поверхностью стен.

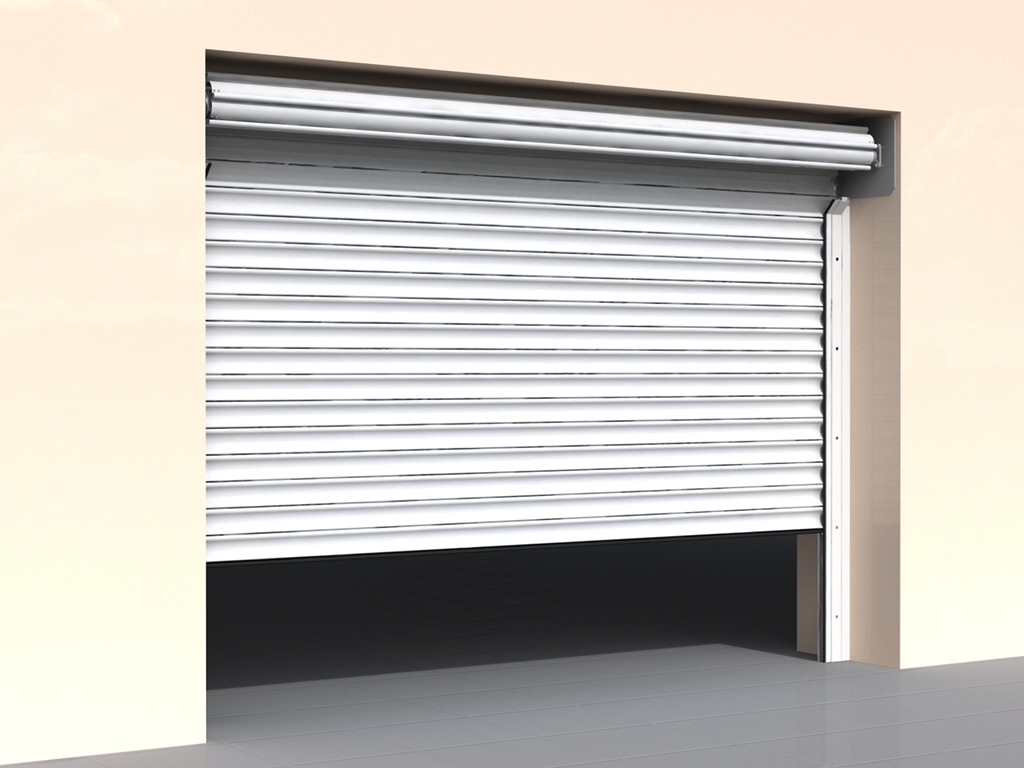

	Встроенный монтаж. Встроенный монтаж позволяет расположить все элементы рулонных ворот в проеме.

---

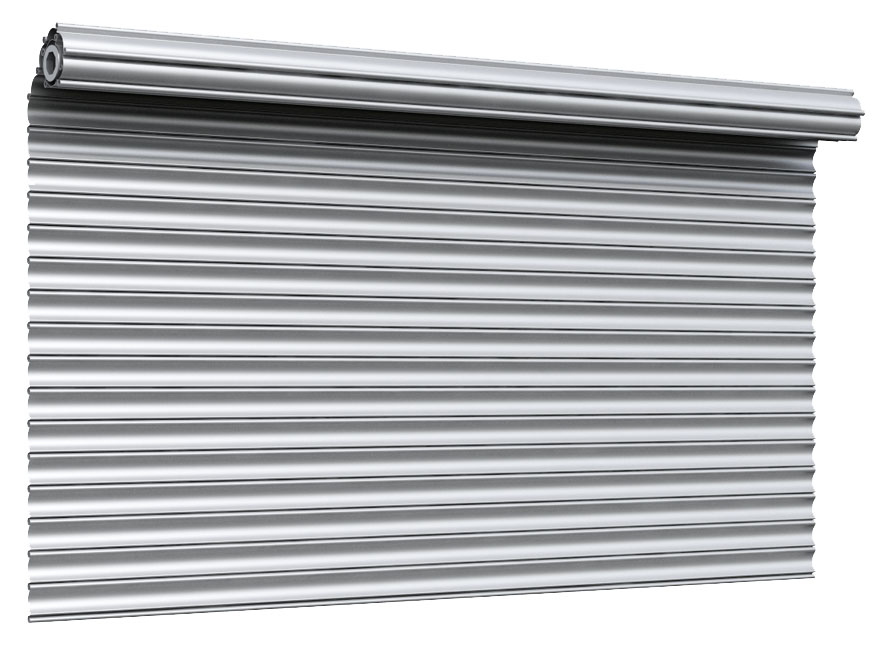

	Полотно на валу в сборе. Полотно на валу в сборе состоит из вала с капсулами диаметром 102 мм, нарезки сплошного или перфорированного стального, оцинкованного профиля высотой 117 мм и толщиной 0,8мм. Полотно может быть окрашено в любой из доступных для выбора цветов

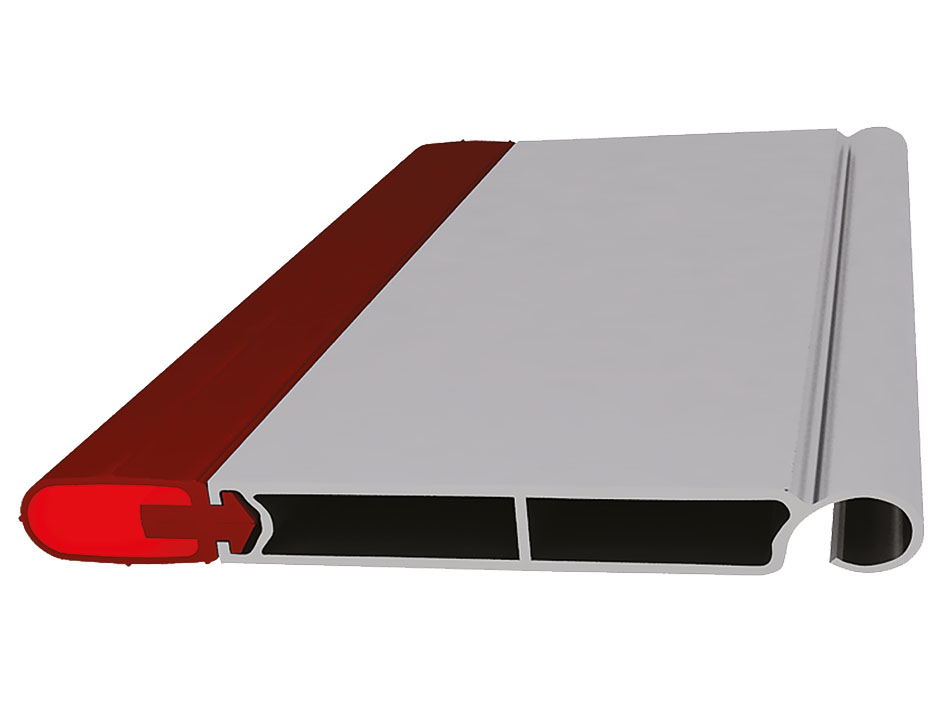

	Концевой профиль. Концевой профиль состоит из алюминиевого экструдированного профиля RA120E с толщиной стенки 2,5 мм и нижнего уплотнителя UP4

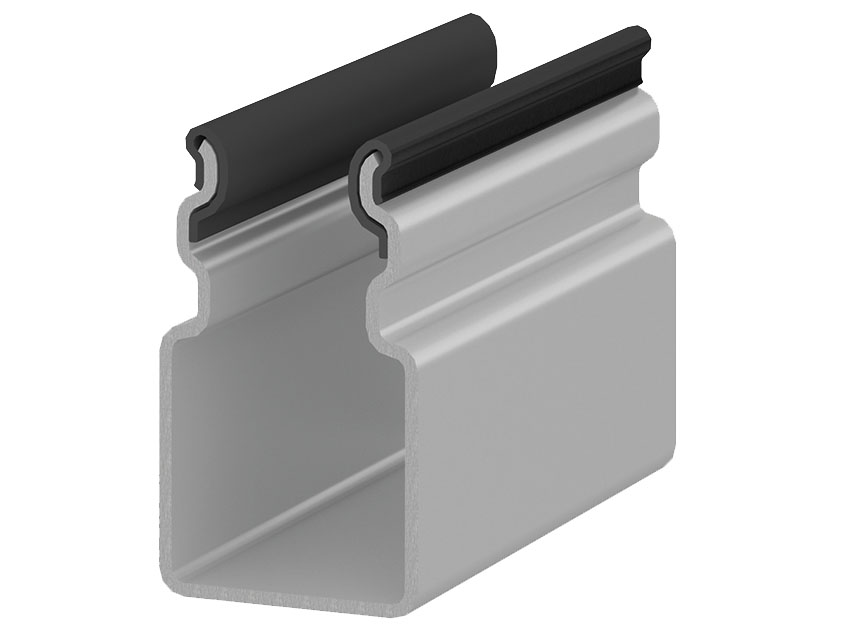

	Комплект направляющих профилей. Комплект направляющих профилей состоит из двух стальных направляющих с уплотнителем. Направляющие профили могут быть окрашены в любой из доступных для выбора цветов

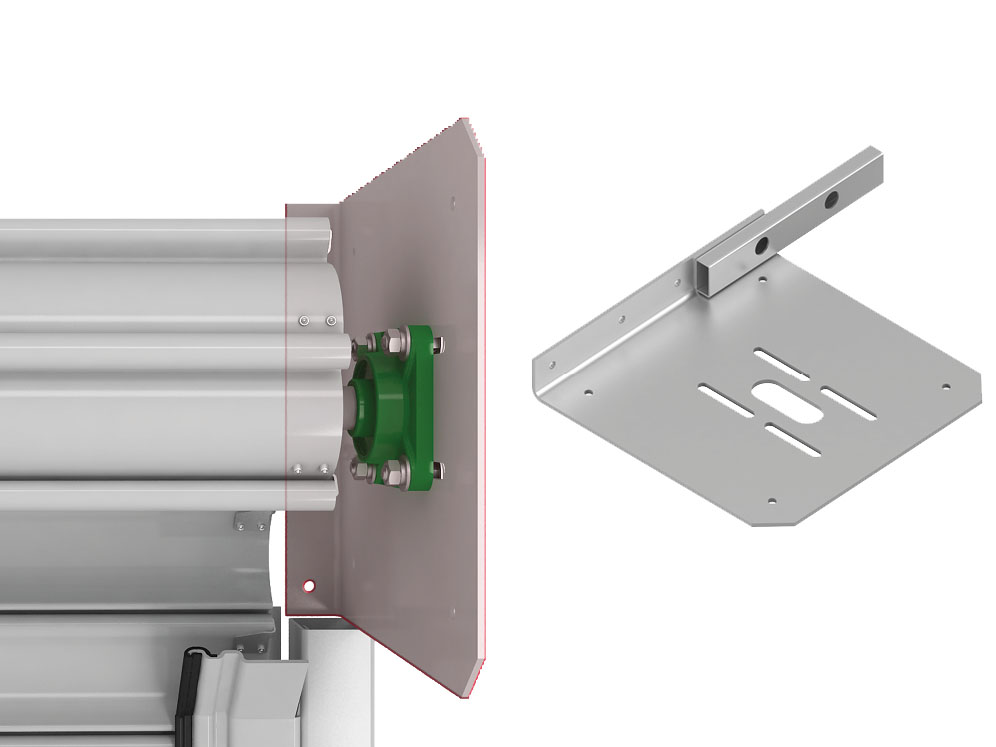

	Кронштейн. Кронштейны изготавливаются из стали, оцинковываются в процессе производства

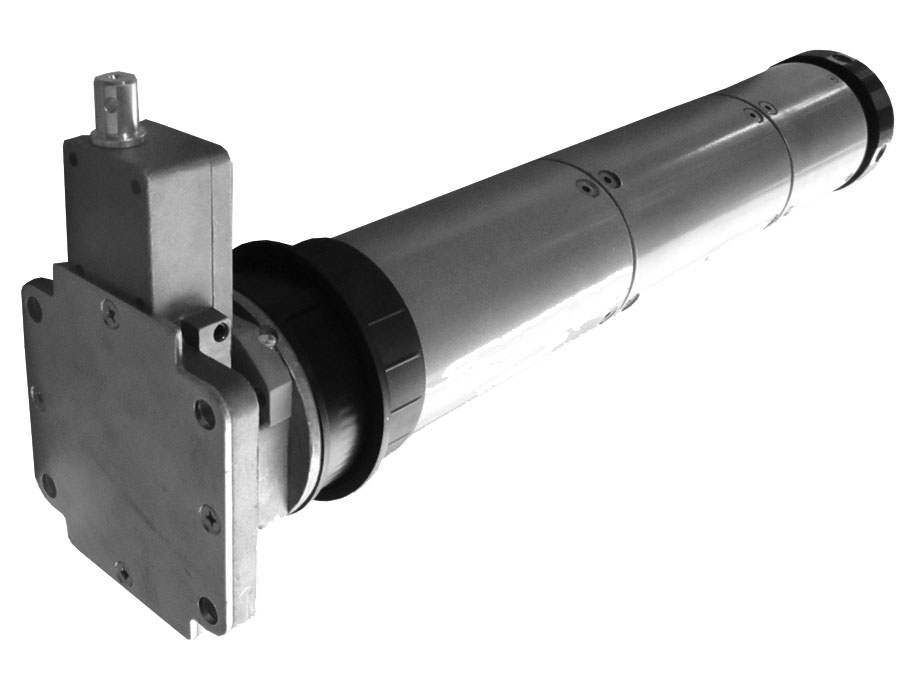

	Электропривод внутривальный. Электропривод внутривальный поставляется с комплектом метизов для крепления привода и суппорта с подшипником
	Коробка с дополнительной комплектацией

---

Правильная установка и эксплуатация рулонных ворот гарантирует надежность и долговечность работы. Для продления срока службы ваших рулонных ворот следуйте данной инструкции:
1. Монтаж изделия должен производиться строго в соответствии с инструкцией по монтажу рулонных ворот и технической документацией компании DoorHan.
2. Рулонные ворота должны открываться плавно без рывков и толчков.
3. Для подъема и опускания полотна ворот необходимо использовать только предназначенные для этого устройства управления.
4. Не рекомендуется частичное поднятие или опускание полотна рулонных ворот, особенно для больших конструкций.
5. В случае использования в конструкции механического замка запрещается подъем полотна при закрытом замке.
6. При использовании автоматического привода следует руководствоваться инструкцией, прилагаемой к приводу.
7. Не допускайте детей к устройствам управления рулонными воротами (кнопкам, пультам).
8. Следите за тем, чтобы люди и животные не находились в зоне действия рулонных ворот во время их открывания или закрывания.
9. Строго запрещено находиться под конструкцией во время ее работы, т. к. это может привести к травмам.
10. Не подвергайте рулонные ворота ударам и не препятствуйте их свободному открыванию и закрыванию.
11. Следите за тем, чтобы во время перемещения полотна рулонных ворот в проеме отсутствовали посторонние предметы, т. к. это может привести к повреждению конструкции.
12. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультации с изготовителем. Консультацией считать обращение, несущее в себе четкое описание возникшей проблемы, которое можно документально подтвердить.
13. В зимнее время, в случае оледенения частей конструкции рулонных ворот, перед подъемом и опусканием полотна необходимо предварительно простучать полотно по контуру до полного освобождения частей конструкции от льда и посторонних предметов, обращая особое внимание на состояние места примыкания нижней планки изделия к полу (они также должны быть очищены).
14. В случае использования рулонных ворот не по назначению изготовитель не несет ответственности за их целостность и правильную работу.
15. Диагностика и ремонт конструкций рулонных ворот должны проводиться только квалифицированными специалистами.
16. Необходимо производить регулярное техническое обслуживание рольставен, не реже одного раза в год.

---

Покупателю предоставляется гарантия работоспособности рулонных ворот производства ГК DoorHan на два года с момента приобретения данного изделия.

---
