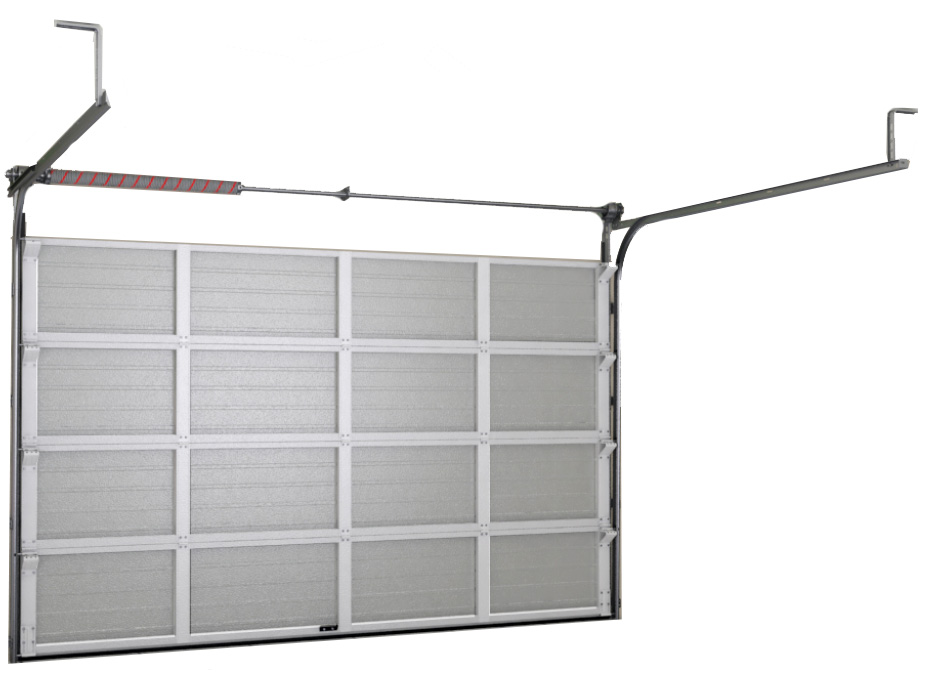

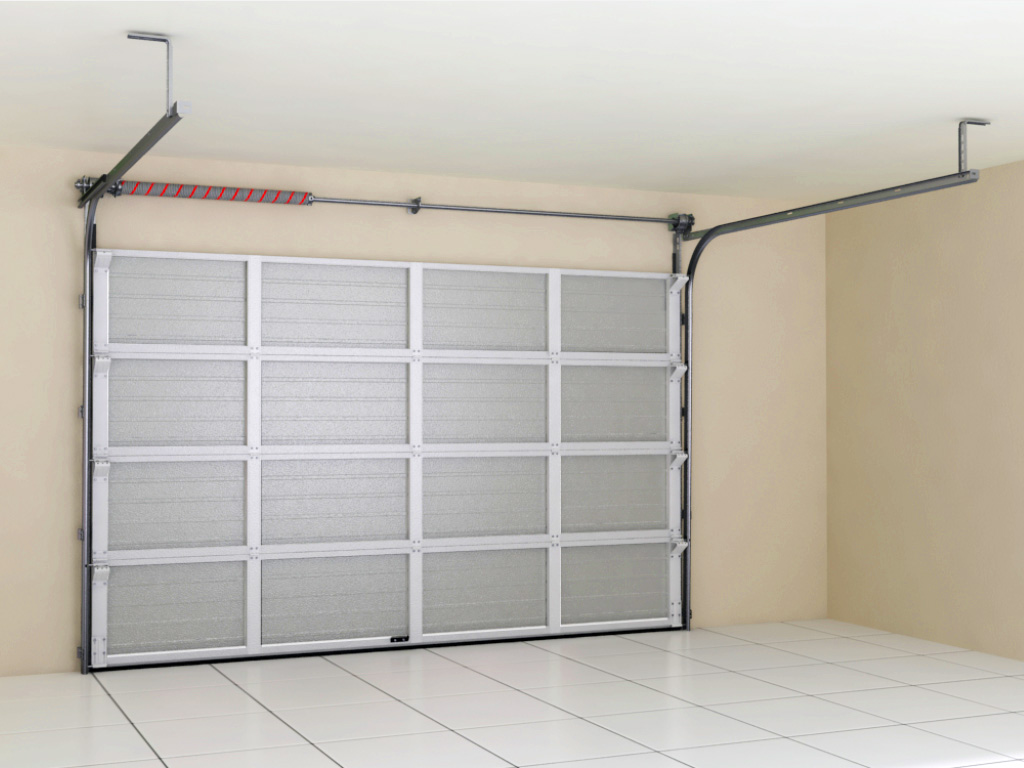

Ворота секционные из стальных однослойных панелей с торсионным механизмом RSD02-SLP

Внимание! В описании указан размер проёма ворот. Ширина проема, мм: от 2 000 до 3 000. Высота проема, мм: от 1 800 до 3 000.

Автоматика для секционных ворот RSD02 SLP (ДорХан) оплачивается отдельно.

• Полотно из однослойных панелей толщиной 40 мм и усилительными профилями.
• Тип подъема : Стандартный, Низкий (барабан впереди).
• Дизайн панелей: дизайн «Доска», структура «Стукко», цвет внешней стороны RAL9003.
• Окрашенные торсионные пружины прошедшие дробеструйную обработку (рассчитаны до 25 000 циклов) RAL7004 серый.
• Универсальный комплект крепежных элементов (не включает метизы крепления к проему).
• Ручка для поднятия полотна.
• Фирменная упаковка в гофракартон и стрейч пленку.

Ворота секционные серии RSD02 SLP.

Секционные ворота из однослойных панелей серии RSD02 SLP (Single-Layer Panel) рассчитаны на установку во въездные проемы небольших размеров. Такие ворота подойдут для помещений, не требующих дополнительной теплоизоляции (крытые парковки, неотапливаемые гаражи и др.). Секционные ворота RSD02 SLP могут быть установлены в помещения с притолокой (расстояние от верхнего края проема до ближайшего препятствия или потолка) от 210 мм и боковыми расстояниями (от края проема до стены) от 120 мм, на проемы шириной от 2 000 до 3 000 мм и высотой от 1 800 до 3 000 мм.

---

	Лучшее ценовое предложение на рынке секционных ворот.

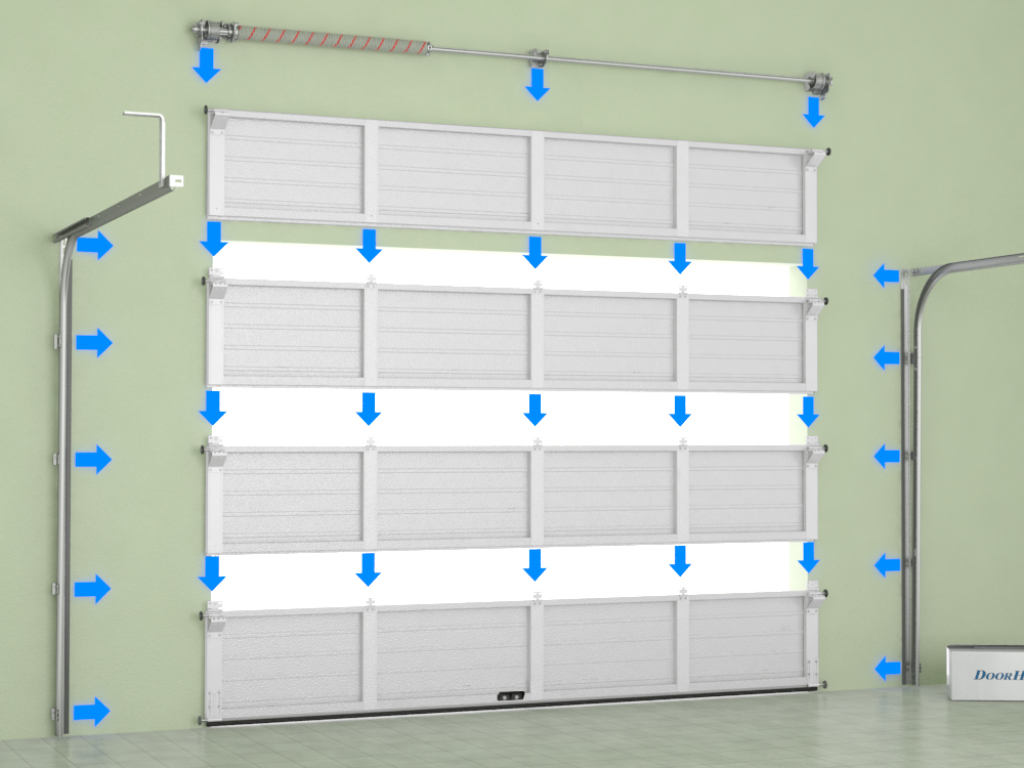

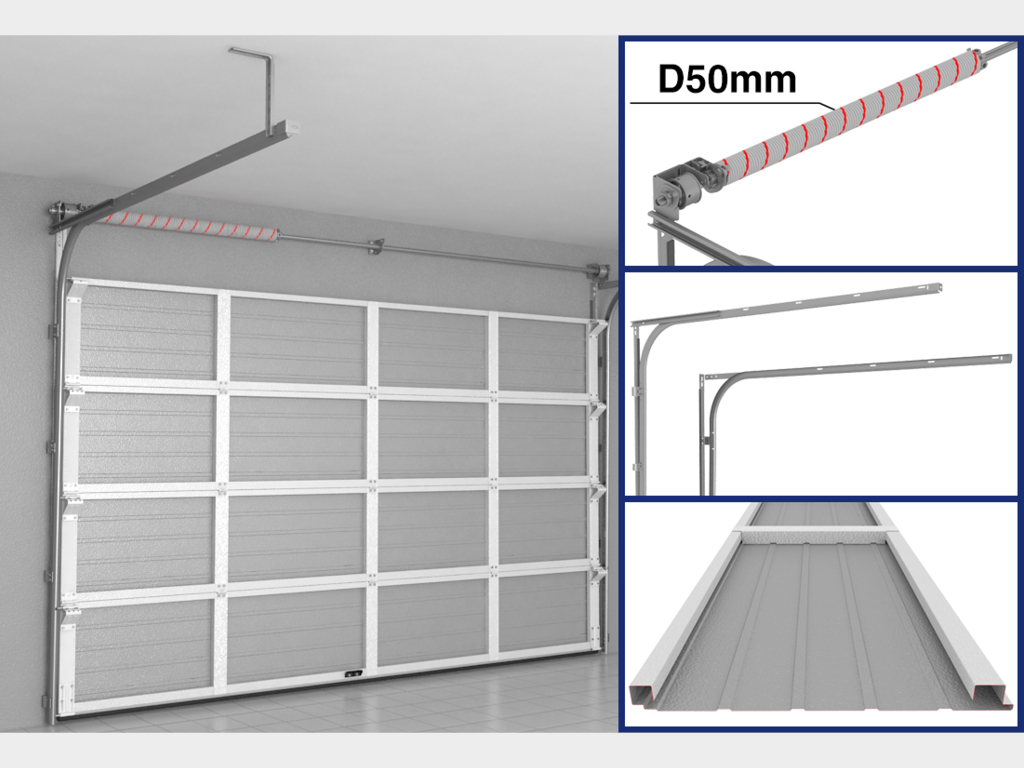

	Однослойные панели снижают вес полотна, что позволяет облегчить систему направляющих и использовать торсионные пружины меньшей металлоёмкости.
	100% Российское производство, ворота полностью изготовлены в России и для России.
	Лёгкая и простая конструкция обеспечивает предельную простоту монтажа.
	Надёжный стальной каркас панелей обеспечивает прочность щита ворот.

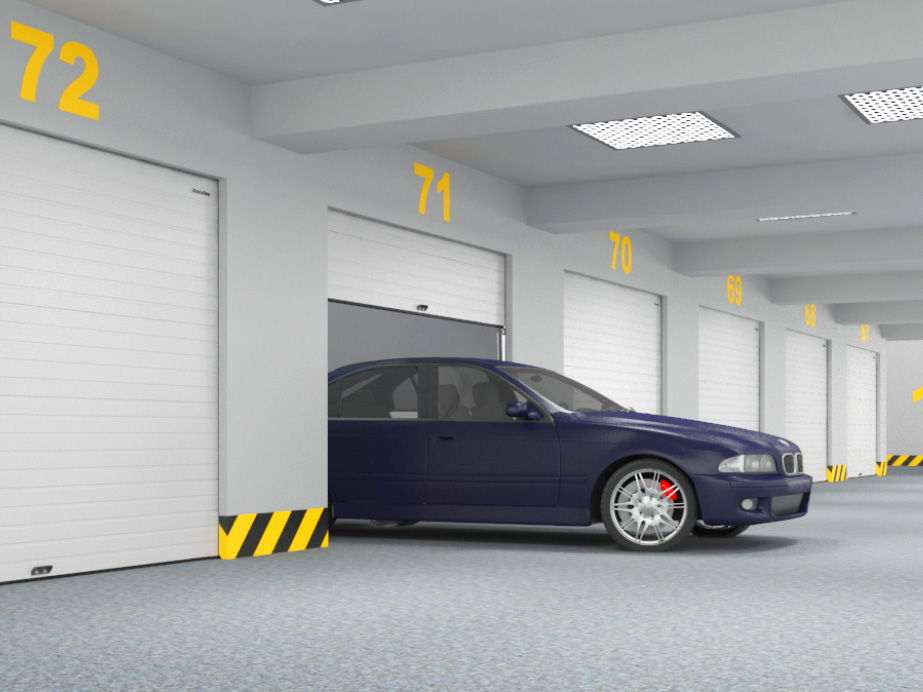

Неотапливаемые холодные гаражи	Неотапливаемые стоянки
Подсобные помещения

---

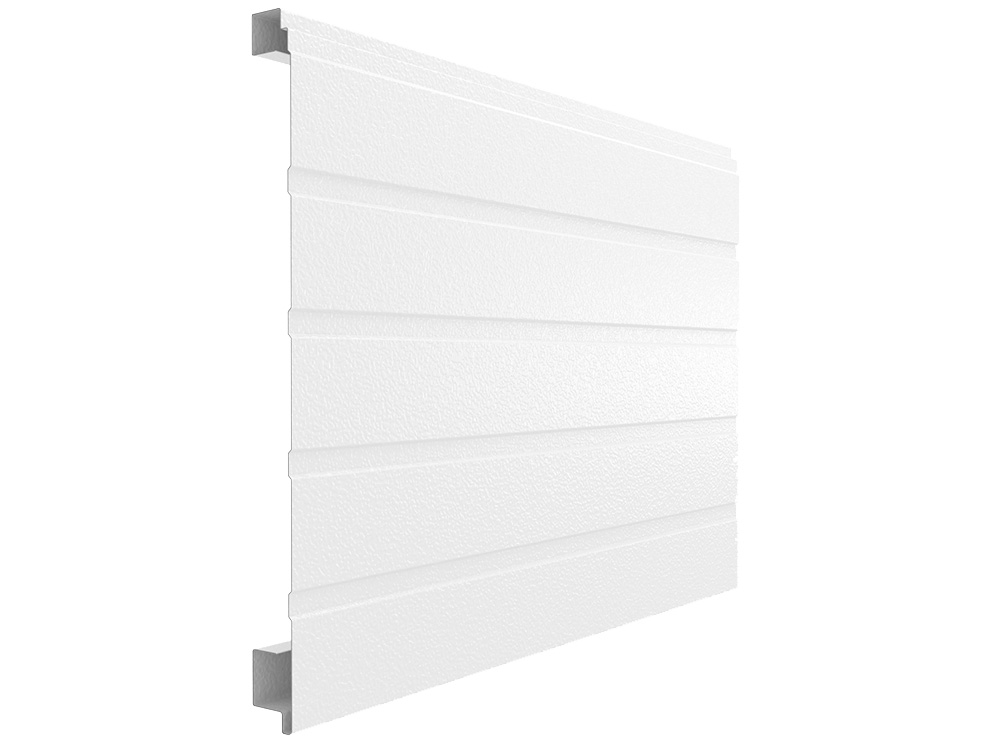

Дизайн панелей — Доска

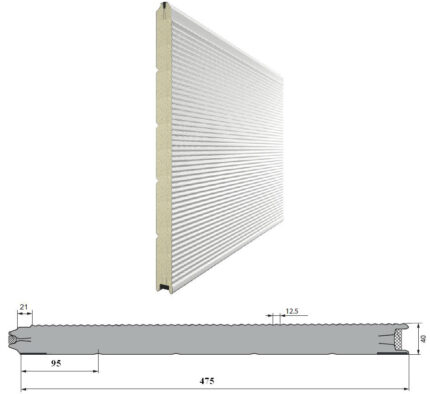

Stucco (внешняя сторона)	Stucco (внутренняя сторона)

Цвет панели снаружи — RAL 9003 (белый)	Цвет панели снаружи — RAL 8017 (коричневый)	Цвет панели внутри — серый (грунт)

---

---

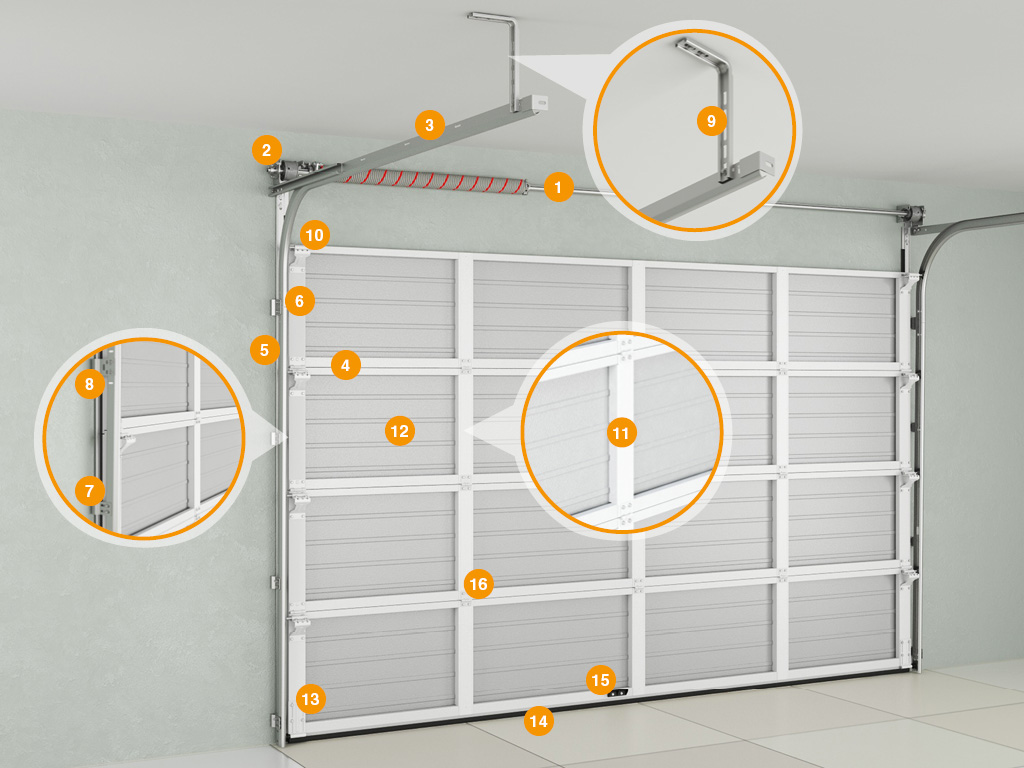

1. Система уравновешивания полотна ворот (пружинно-торсионный механизм)
2. Концевой П-образный опорный кронштейн
3. Направляющие для полотна ворот
4. Опора с роликодержателем и роликом
5. Вертикальная стойка
6. Боковая крышка
7. Кронштейн крепления направляющей
8, Кронштейн крепления изгибов
9. Система крепления к потолку
10. Верхний опорный кронштейн
11. Усилитель однослойной панели
12. Однослойные панели
13. Нижний угловой кронштейн
14. Нижний профиль и уплотнитель
15. Ручка
16. Внутренняя петля

---

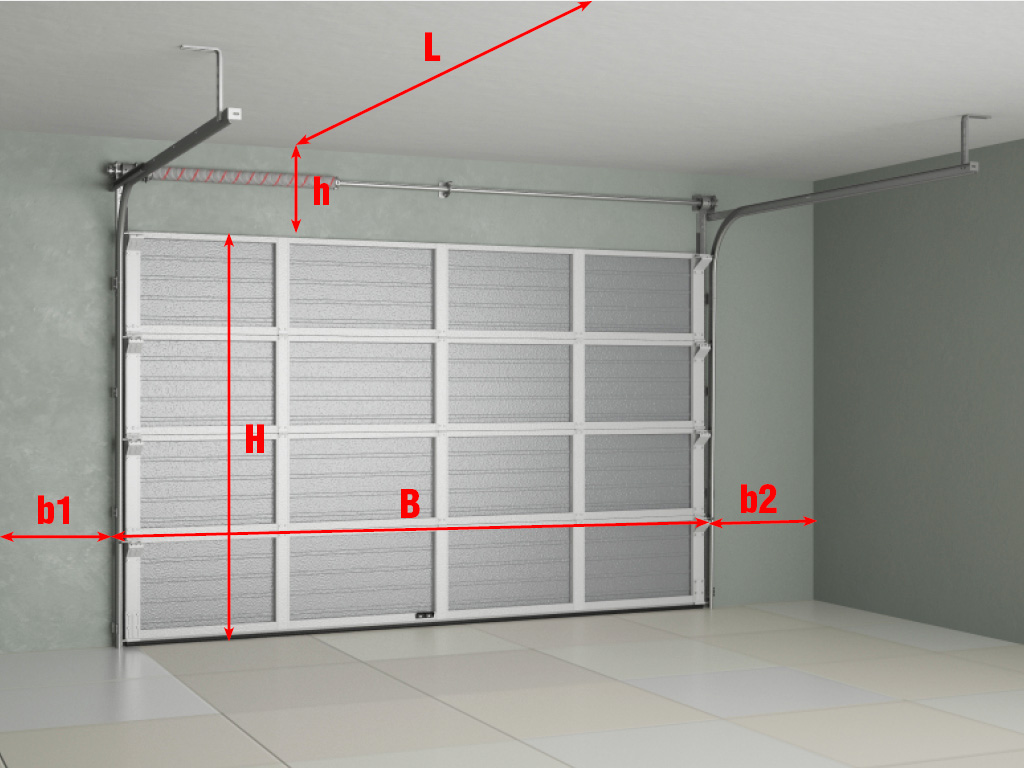

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого края до правого края проема);
h — притолока (расстояние от верха проема до препятствия) min 210 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 120 мм;
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.

Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

---

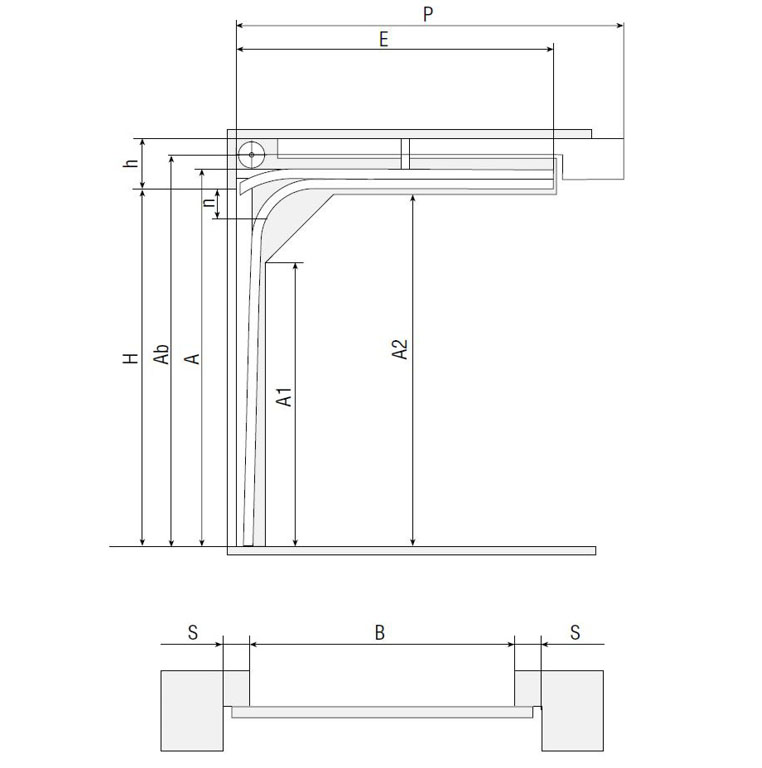

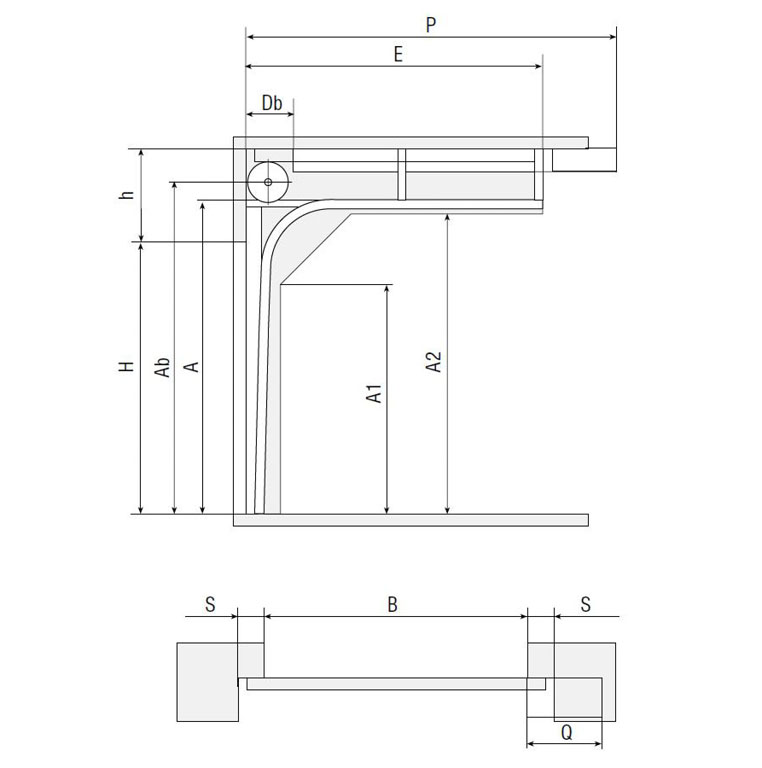

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	h ≥ 210
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 54
Ab, мм Высота оси вала и барабана	A + 59
A1, мм Высота вертикальной направляющей	А — 543
A2, мм Высота горизонтальной направляющей	А — 106
E, мм Длина горизонтальных направляющих	Н + 315
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	245 (без привода); 40…60 (с потолочным приводом)

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	h ≥ 320
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 165
Ab, мм Высота оси вала и барабана	A + 59
A1, мм Высота вертикальной направляющей	A — 490
A2, мм Высота горизонтальной направляющей	А — 53
E, мм Длина горизонтальных направляющих	H + 250
Db, мм Рабочая зона торсионного механизма	100
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 060

---

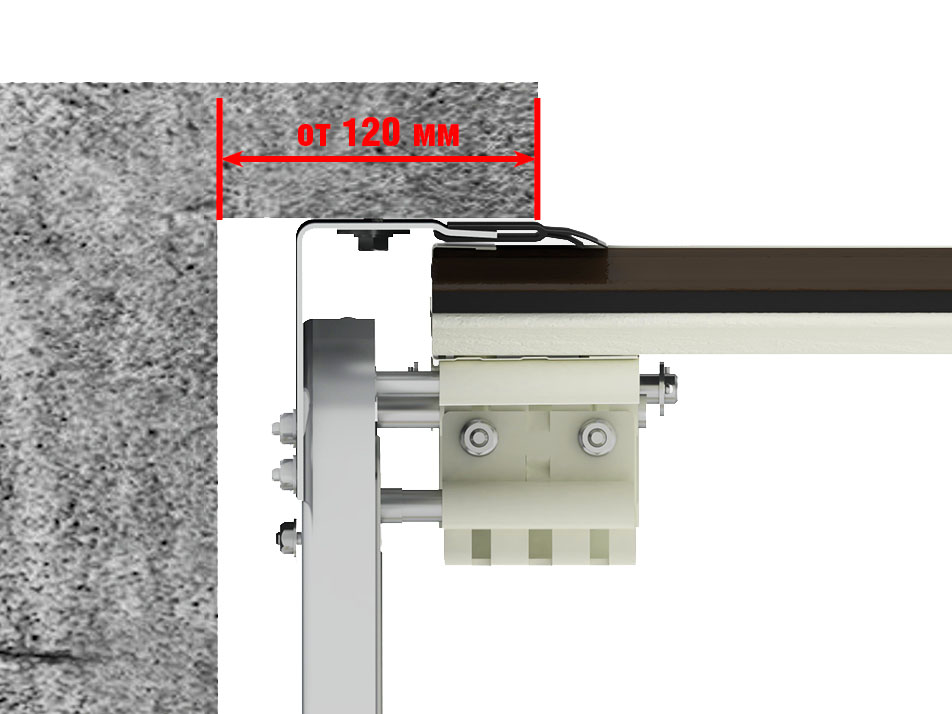

	Накладной монтаж (классический тип монтажа): система направляющих монтируется на пристенки и притолоку с внутренней стороны проема.

---

	Направляющие обладают упрощенной конструкцией и имеют все необходимые для монтажа перфорации.
	Полотно из однослойных панелей толщиной 40 мм с усилителями.
	Торсионный механизм, рассчитанный на 25 000 циклов. Долговечность конструкции обеспечивает открывание и закрывание полотна ворот без усилий.
	Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.

---

	Механическая задвижка (арт. R25135) позволяет блокировать полотно изнутри помещения. Отличается надежностью и простотой.

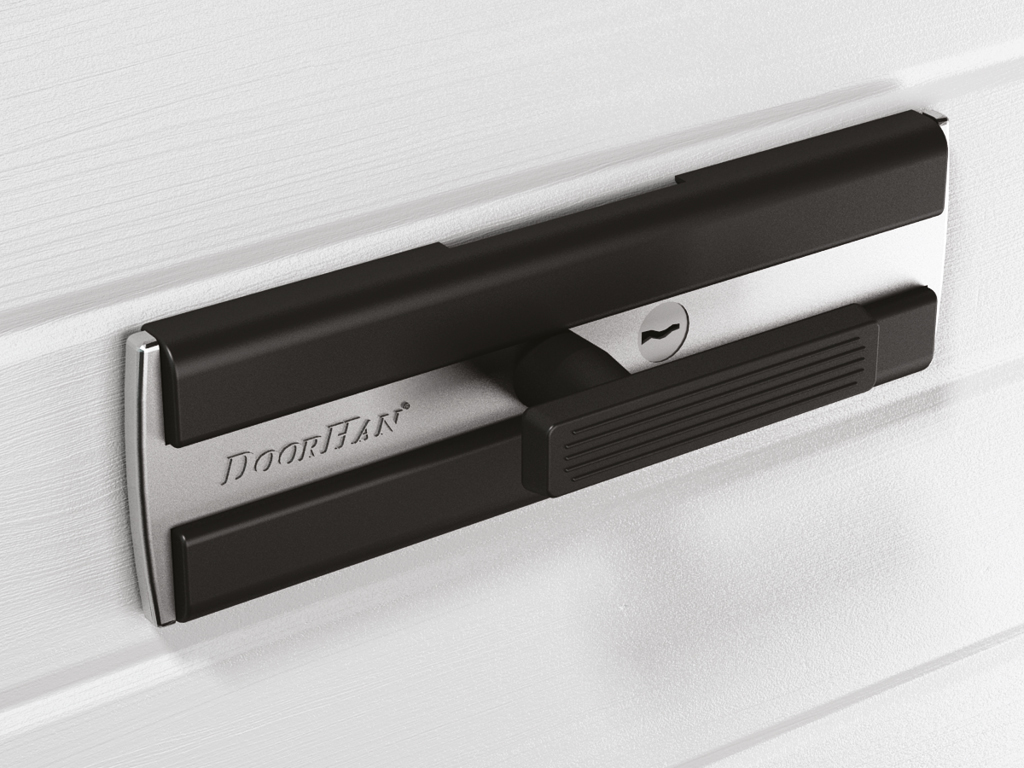

	Механический замок позволяет блокировать полотно ворот в закрытом положении — как изнутри помещения, так и со стороны улицы.
	Устройство защиты от обрыва пружины блокирует вал, что предотвращает падение полотна ворот

---

1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом пружин.
2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.
3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки недопустимы.
4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
5. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.
6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
7. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а при наличии электропривода — к его перегрузке и выходу из строя.
8. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию ворот.

---

Покупателю предоставляется гарантия надежности работы ворот производства Международный Концерн DoorHan сроком на 2 года с момента приобретения изделия.

Документы

RSD02 SLP, низкий подъем, окантовка проема

RSD02 SLP, низкий подъем, формирование проема

RSD02 SLP, низкий подъем

RSD02 SLP, стандартный подъем, окантовка проема

RSD02 SLP, стандартный подъем, формирование проема

RSD02 SLP, стандартный подъем

Инструкция по монтажу секционных ворот из однослойных панелей

Паспорт «Гаражные секционные ворота из однослойных панелей с торсионным механизмом RSD02-SLP»

Сертификат «Ворота для зданий и сооружений. Серийный выпуск»
