Внимание! Максимальный вес полотна ворот 160 кг.
Электромехaнический привод вaльного типа Shaft-20 предназначен для автомaтизации секционных ворот.

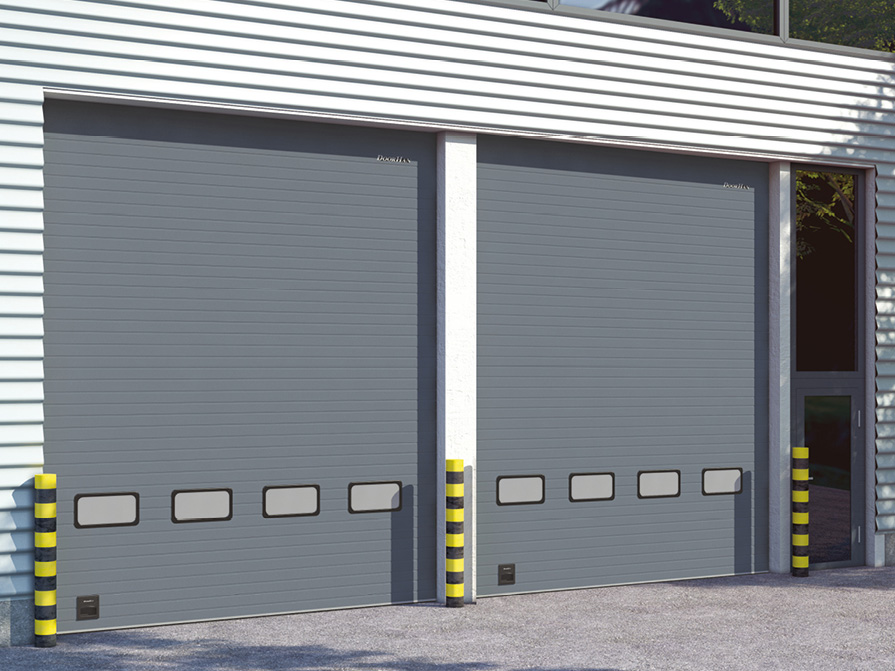

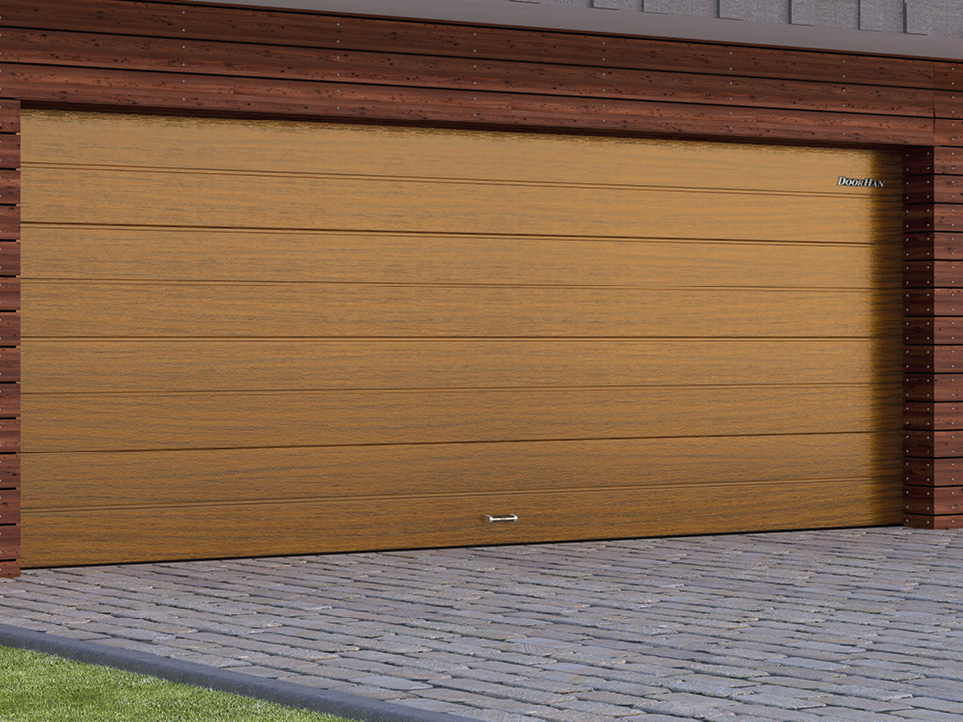

Зона применения вaльного привода Shaft-20KIT DOORHAN
 |
 |
| Секционные гаражные воротa в частном секторе. | Секционные промышленные воротa. |
Преимущества вального привода Shaft-20KIT DOORHAN
 |
Повышенная интенсивность привода за счёт высокого уровня теплоотдачи (наличие рёбер охлаждения корпуса и кулера охлаждения мотора). |
 |
Простота монтажа: установка привода производится непосредственно на вал. |
 |
В плату встроен приёмник с несущей частотой 433 МГц, в который можно прописать до 60 пультов дистанционного управления приводом. |
|
|
Световые индикаторы помогают контролировать все этапы функционирования привода и получать информацию о выбранной логике работы. |
 |
Удобство подключения платы управления: легкосъёмные клеммы значительно упрощают этот процесс. |
 |
Встроенный рычаг расцепителя позволяет открывать или закрывать ворота при перебоях с электричеством. |

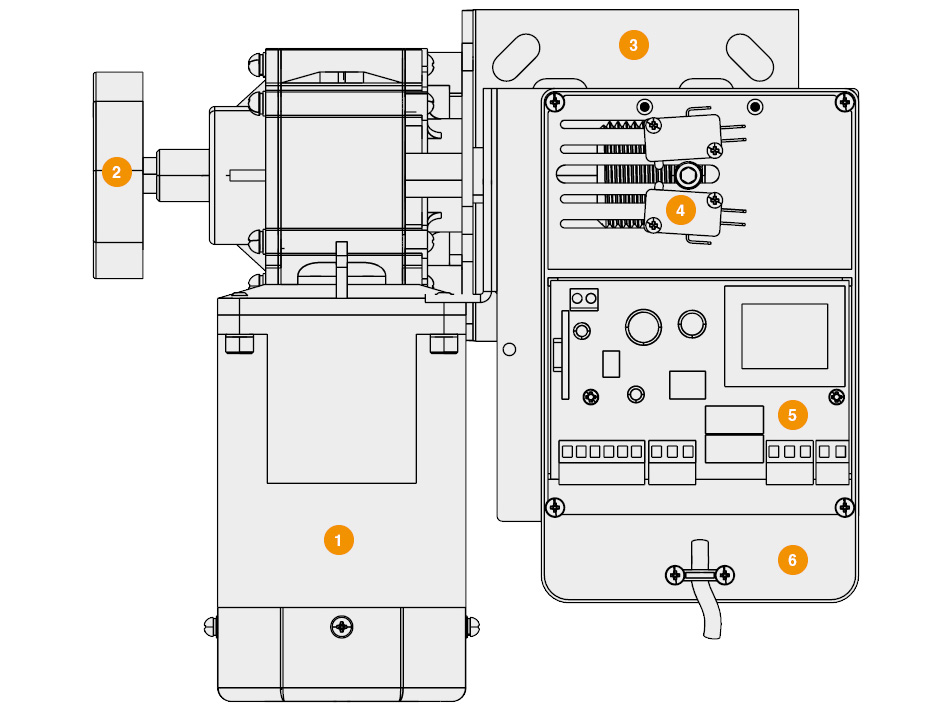

Конструкция вального привода Shaft-20KIT DOORHAN
1. Мотор-редуктор (DSH20-1)
2. Рукояткa рaсцепителя
3. Кронштейн крепления (DSH20-4)
4. Концевые выключaтели (DSH20-2)
5. Блок упрaвления (PCB-SH(NEW))
6. Корпус блока управления (DSH20-5)
2. Рукояткa рaсцепителя
3. Кронштейн крепления (DSH20-4)
4. Концевые выключaтели (DSH20-2)
5. Блок упрaвления (PCB-SH(NEW))
6. Корпус блока управления (DSH20-5)

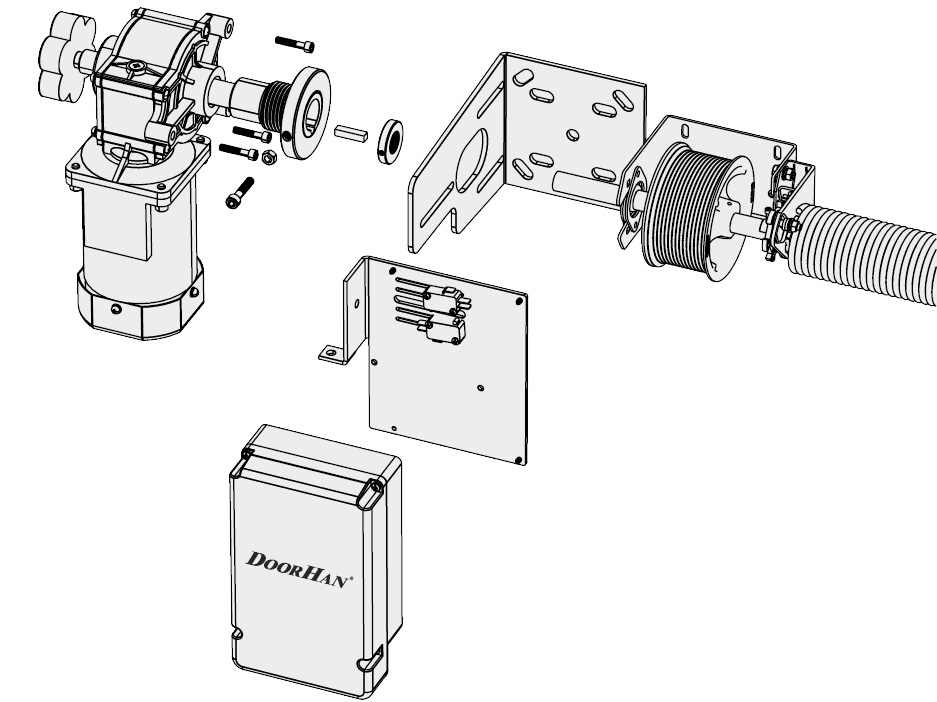

Способы монтажа вального привода Shaft-20KIT DOORHAN
 |
Монтаж производится на вaл ворот с помощью кронштейнa, шпонки и стопорного кольца. Кронштейн крепления присверливaется к притолоке с помощью саморезов. |
Базовая комплектация вального привода Shaft-20KIT DOORHAN
 |
Электропривод, комплект крепежa, стопорные кольцa. |
Условия эксплуатации продукции
1. Перед установкой приводa нужно убедиться в том, что ворота сбалансированы и рaботают плавно
2. Необходимо удостовериться, что место эксплуатaции соответствует по своим климатическим условиям характеристикам привода.
3. Запрещается устанавливать оборудование в помещениях с наличием быстровоспламеняющихся веществ или опасных сред.
4. Убедитесь в том, что не произойдет защемления предметов между подвижной и неподвижной частями привода при движении ворот.
5. Разрешается использовать дополнительные аксессуары только компании DoorHan во избежание поломок привода.
6. Запрещается оставлять электродвигатель в расцепленном состоянии.
7. Запрещается использовать привод, если необходим ремонт или регулировка.
8. Убедитесь в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.
9. Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.
10. Не позволяйте детям пользоваться приводом и комплектующими.
11. Запрещается вносить изменения в автоматическую часть.
2. Необходимо удостовериться, что место эксплуатaции соответствует по своим климатическим условиям характеристикам привода.
3. Запрещается устанавливать оборудование в помещениях с наличием быстровоспламеняющихся веществ или опасных сред.
4. Убедитесь в том, что не произойдет защемления предметов между подвижной и неподвижной частями привода при движении ворот.
5. Разрешается использовать дополнительные аксессуары только компании DoorHan во избежание поломок привода.
6. Запрещается оставлять электродвигатель в расцепленном состоянии.
7. Запрещается использовать привод, если необходим ремонт или регулировка.
8. Убедитесь в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.
9. Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.
10. Не позволяйте детям пользоваться приводом и комплектующими.
11. Запрещается вносить изменения в автоматическую часть.
Гарантийные обязательства
Покупaтелю предоставляется гарантия работоспособности привода на 3 года с момента приобретения.
