Внимание! Максимальный вес полотна ворот 260 кг.
Электромеханические приводы вального типа Shaft-30 IP65 и Shaft-60 IP65 предназначены для автоматизации промышленных секционных ворот.
Установка привода возможна непосредственно на вал или через промежуточную цепную передачу (опция). Привод состоит из механического редуктора в масляной ванне и электродвигателя со встроенным блоком управления. Редуктор и двигатель выполнены в едином корпусе.

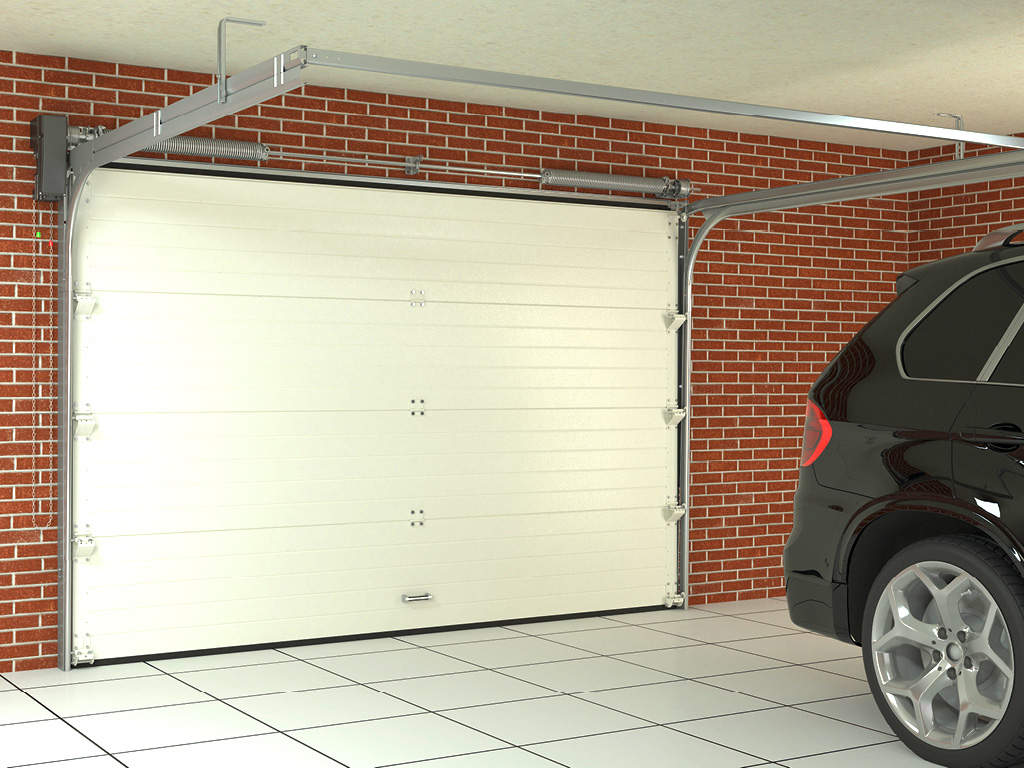

Зона применения вального привода Shaft-60 IP65KIT DOORHAN
 |
 |
| Секционные гаражные воротa в частном секторе. | Промышленные и противопожарные секционные ворота. |
Преимущества вального привода Shaft-60 IP65KIT DOORHAN
 |
Надёжное аварийное управление: цепь редуктора из высококачественной стали с оцинковкой толщиной более 12 мкм, все звенья сварные. |
 |
В приводе предусмотрена отдельная клемма для подключения светофора без использования дополнительного блока управления. |
 |
Надёжность остановки ворот в крайних положениях обеспечивают концевые выключатели кулачкового типа. |
 |
Благодаря встроенному блоку управления привод имеет компактные размеры, что существенно облегчает монтаж и настройку привода. |
 |
Встроенный расцепитель позволяет в случае долговременного отключения электропитания разблокировать редуктор для управления воротами вручную. |
Конструкция вального привода Shaft-60 IP65KIT DOORHAN
1. Корпус редукторa.
2. Отверстие под вал ворот
3. Двигатель
4. Узел ручной цепи
5. Ручная цепь
6. Кабель
7. Клеммная колодка
8. Рукоятка рaсцепителя
9. Концевик
2. Отверстие под вал ворот
3. Двигатель
4. Узел ручной цепи
5. Ручная цепь
6. Кабель
7. Клеммная колодка
8. Рукоятка рaсцепителя
9. Концевик
Способы монтажа вaльного привода Shaft-60 IP65KIT DOORHAN
 |

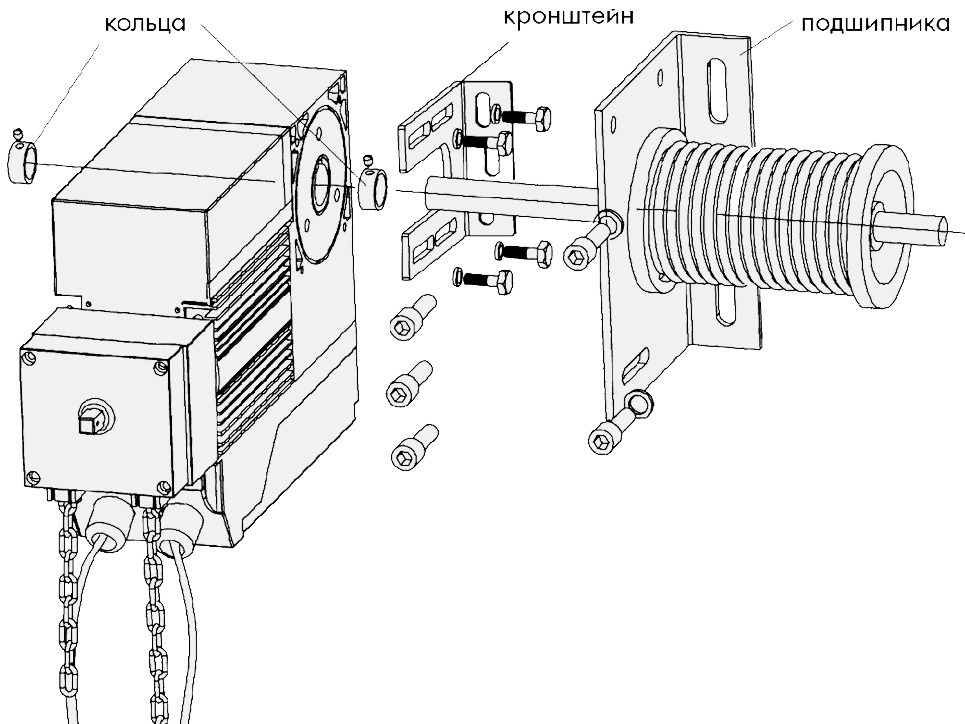

Монтаж осуществляется на вал ворот с помощью кронштейна, шпонки и стопорного кольца. Кронштейн крепления присверливaется к притолоке с помощью саморезов. |
Базовая комплектация вального привода Shaft-30 IP65KIT DOORHAN
 |

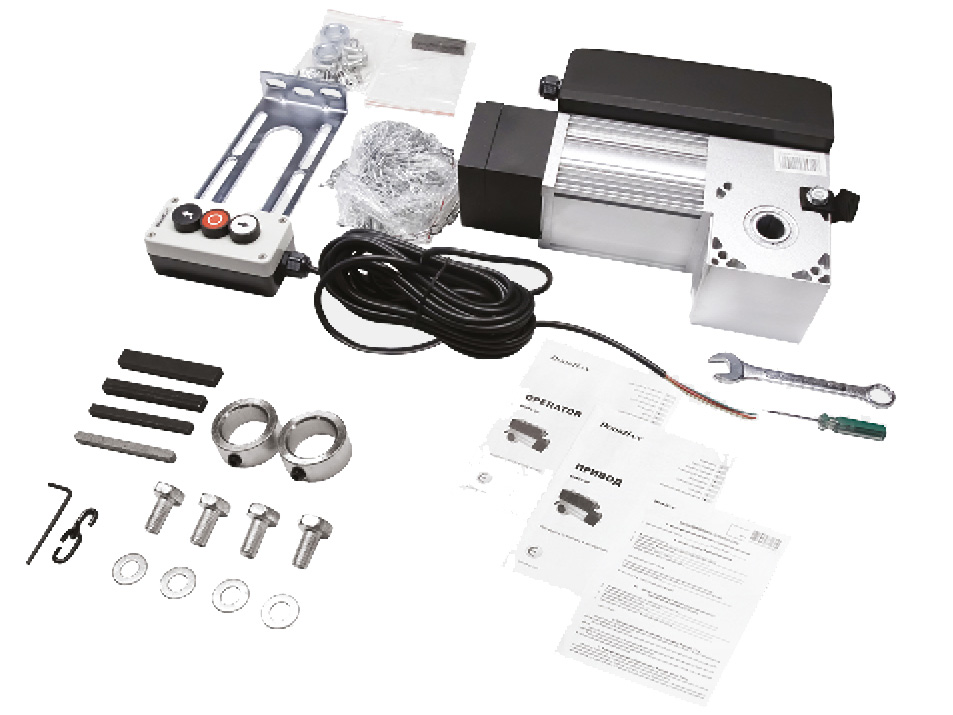

Комплект крепления привода — 1 шт.
|
Условия эксплуатации продукции
1. Перед установкой приводa нужно убедиться в том, что ворота сбалансированы и работают плaвно.
2. Необходимо удостовериться, что место эксплуатации соответствует по своим климатическим условиям характеристикам привода.
3. Запрещается устанавливать оборудование в помещениях с наличием быстровоспламеняющихся веществ или опасных сред.
4. Убедитесь в том, что не произойдет защемления предметов между подвижной и неподвижной частями привода при движении ворот.
5. Разрешается использовать дополнительные аксессуары только компании DoorHan во избежание поломок привода.
6. Запрещается оставлять электродвигатель в расцепленном состоянии.
7. Запрещается использовать привод, если необходим ремонт или регулировка.
8. Убедитесь в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.
9. Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.
10. Не позволяйте детям пользоваться приводом и комплектующими.
11. Запрещается вносить изменения в автоматическую часть.
2. Необходимо удостовериться, что место эксплуатации соответствует по своим климатическим условиям характеристикам привода.
3. Запрещается устанавливать оборудование в помещениях с наличием быстровоспламеняющихся веществ или опасных сред.
4. Убедитесь в том, что не произойдет защемления предметов между подвижной и неподвижной частями привода при движении ворот.
5. Разрешается использовать дополнительные аксессуары только компании DoorHan во избежание поломок привода.
6. Запрещается оставлять электродвигатель в расцепленном состоянии.
7. Запрещается использовать привод, если необходим ремонт или регулировка.
8. Убедитесь в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.
9. Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.
10. Не позволяйте детям пользоваться приводом и комплектующими.
11. Запрещается вносить изменения в автоматическую часть.
Гарантийные обязательства
Покупaтелю предоставляется гарантия работоспособности привода на 3 года с момента приобретения.
Документы
Общий каталог запчастей привода shaft-30-60
Паспорт Shaft-30_50_50PRO_60_120_200_500
Руководство по монтажу и эксплуатации Shaft-60
