Внимание! Максимальный вес полотна ворот 400 кг. Максимальная ширина створки до 4 м.

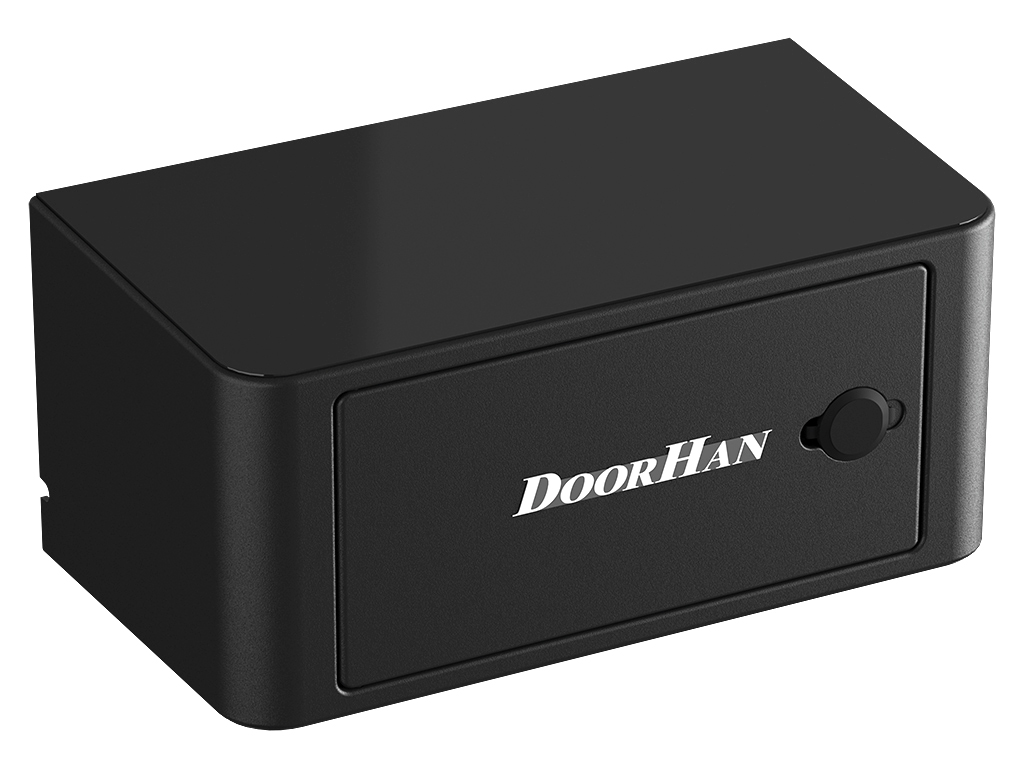

Электромеханический привод линейного типа ARM-320PRO предназначен для автоматизации уличных двухстворчатых распашных ворот c жесткой силовой рамой.
Зона применения привода для распашных ворот ARM-320PRO-KIT DoorHan
 |
 |
| Уличные распашные воротa всех типов. | Уличные распашные воротa и калитки с любым зaполнением |
Преимущества привода для распашных ворот ARM-320PRO-KIT DoorHan
 |
Современные материалы наделяют привод высокими электроизоляционными свойствами и защищают его от негативных воздействий окружающей среды. |
 |
Привод имеет самоблокирующий редуктор, который надёжно фиксирует ворота в крайних положениях и исключает необходимость установки дополнительных замков. |
 |
Конструкция рычага с защитой от защемления. Стальной рычаг устойчив к истиранию и выдерживает большие эксплуатационные нагрузки. |
 |
Морозоустойчивый дисплей позволяет контролировать все этапы работы привода и получать информацию о количестве записанных пультов дистанционного управления. |
Конструкция привода для распашных ворот ARM-320PRO-KIT DoorHan
1. Электродвигатель в сборе (DHAR03)
2. Прямой рычаг (DHAR01 Комплект рычага для распашного привода)
3. Изогнутый рычаг (DHAR01 Комплект рычага для распашного привода)
4. Ручка расцепителя (DHAR10)
5. Кронштейн крепления рычага
6. Концевые выключатели
7. Кронштейн крепления привода (DHAR12)
2. Прямой рычаг (DHAR01 Комплект рычага для распашного привода)
3. Изогнутый рычаг (DHAR01 Комплект рычага для распашного привода)
4. Ручка расцепителя (DHAR10)
5. Кронштейн крепления рычага
6. Концевые выключатели
7. Кронштейн крепления привода (DHAR12)
Способы монтажа привода для распашных ворот ARM-320PRO-KIT DoorHan
|
|

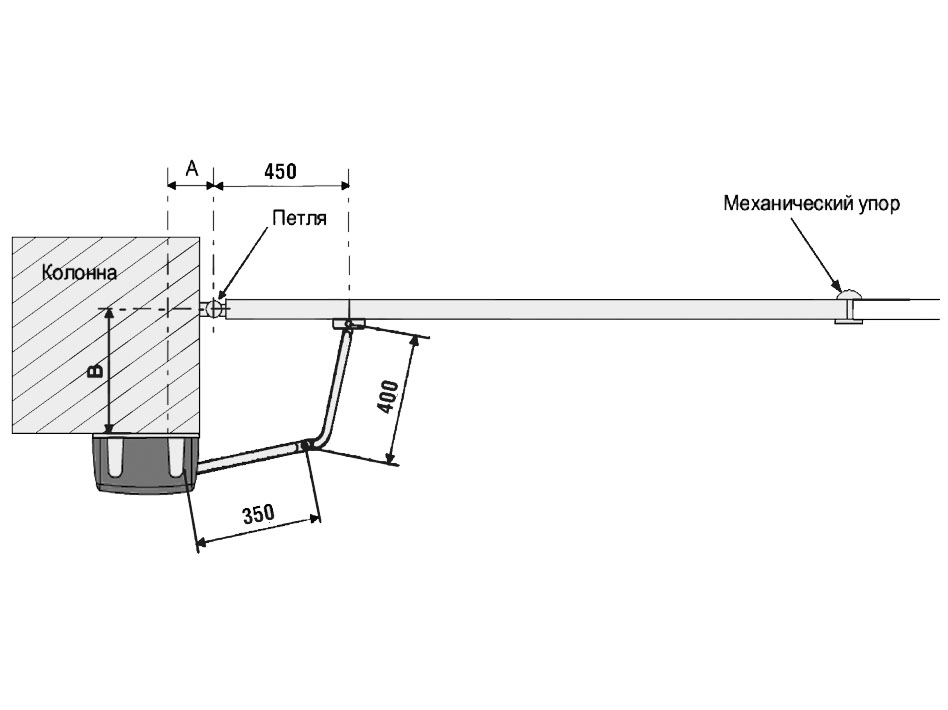

Устанавливается с помощью кронштейнов на створки ворот с открыванием внутрь. |
 |

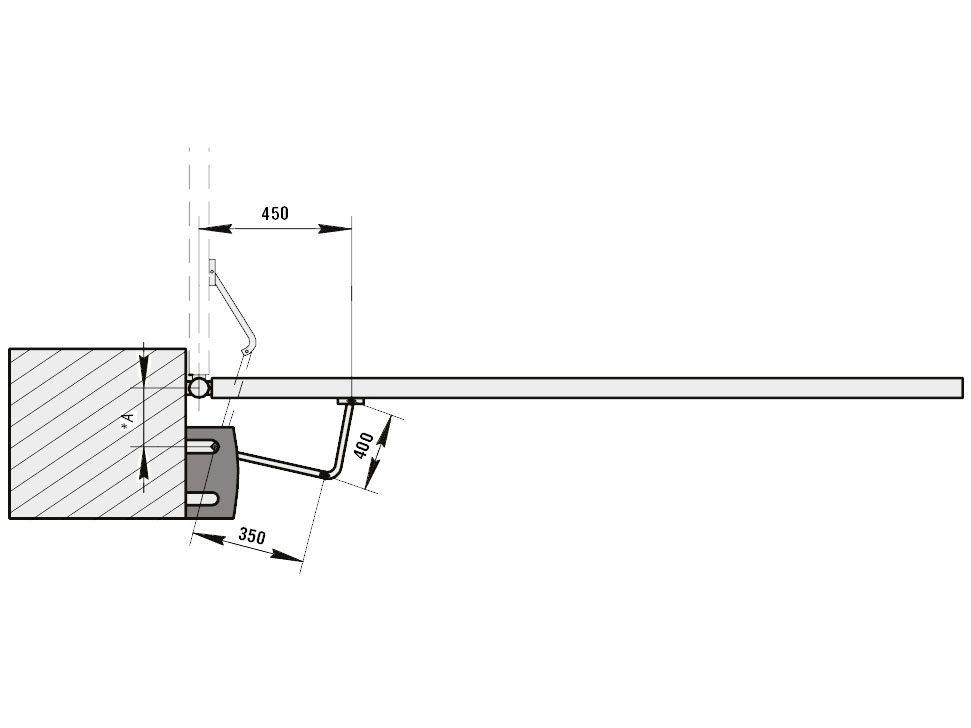

Устaнавливается с помощью кронштейнов на створки ворот с открыванием наружу |

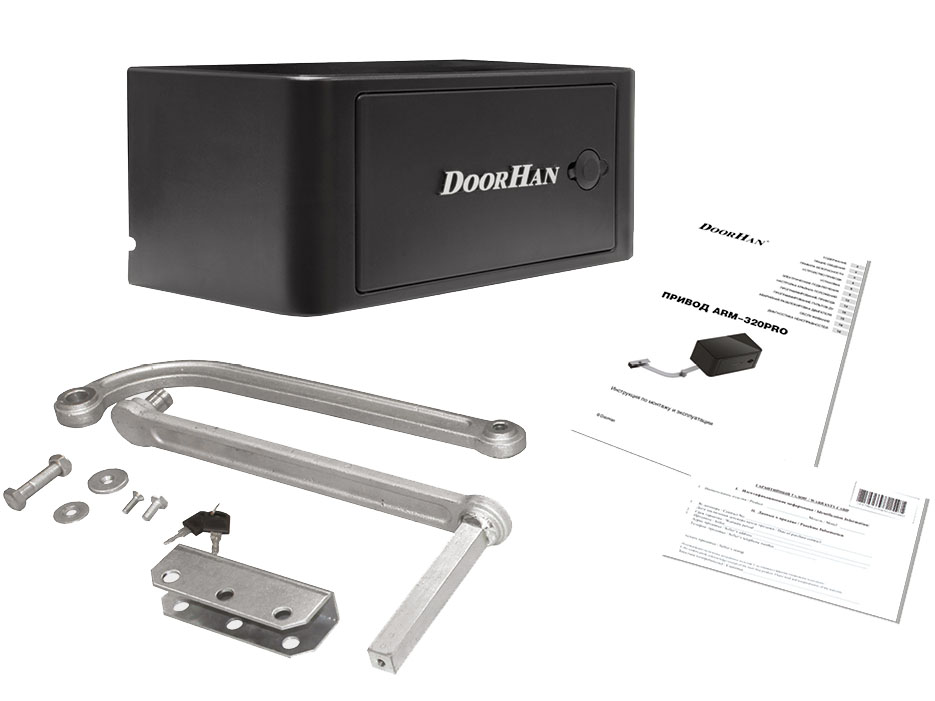

Базовая комплектация привода для распашных ворот ARM-320PRO DoorHan
|
|
Двa электропривода, крепежные элементы. |
|
|
Блок управления PCB-SW mini |
Условия эксплуатации продукции
1. Перед устaновкой привода нужно убедиться в том, что ворота работают плавно.
2. Необходимо удостовериться, что место эксплуатации соответствует по своим климатическим условиям характеристикам привода.
3. Запрещается устанавливать оборудование в помещениях с наличием быстровоспламеняющихся веществ или опасных сред.
4. Убедитесь в том, что не произойдет защемления предметов между подвижной и неподвижной частями привода при движении ворот.
5. Необходимо использовать дополнительные аксессуары только компании DoorHan во избежание поломок привода.
6. Запрещается оставлять электродвигатель в расцепленном состоянии.
7. Запрещается использовать привод, если необходим ремонт или регулировка.
8. Убедитесь в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.
9. Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.
10. Не позволяйте детям пользоваться приводом и комплектующими.
11. Запрещается вносить изменения в автоматическую часть.
2. Необходимо удостовериться, что место эксплуатации соответствует по своим климатическим условиям характеристикам привода.
3. Запрещается устанавливать оборудование в помещениях с наличием быстровоспламеняющихся веществ или опасных сред.
4. Убедитесь в том, что не произойдет защемления предметов между подвижной и неподвижной частями привода при движении ворот.
5. Необходимо использовать дополнительные аксессуары только компании DoorHan во избежание поломок привода.
6. Запрещается оставлять электродвигатель в расцепленном состоянии.
7. Запрещается использовать привод, если необходим ремонт или регулировка.
8. Убедитесь в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.
9. Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.
10. Не позволяйте детям пользоваться приводом и комплектующими.
11. Запрещается вносить изменения в автоматическую часть.
Гарантийные обязательства
Покупaтелю предоставляется гарантия работоспособности привода на 3 года с момента приобретения.
Документы
Декларация на распашную автоматику
Общий каталог запчастей привода
Руководство по монтажу и эксплуатации
