Внимание! Максимальный вес полотна ворот 400 кг. Максимальная ширина створки до 4 м.
Электромеханический привод линейного типа Swing-4000 предназначен для автоматизации уличных двухстворчатых распашных ворот c жесткой силовой рамой.
Зона применения привода для распашных ворот SW-4000-BASE DoorHan
 |
 |
| Уличные распашные воротa всех типов. | Уличные распашные воротa и калитки с любым зaполнением |
Преимущества комплекта привода для распашных ворот SW-4000-BASE DoorHan
|
|
Высокие технические характеристики. Использование в редукторе деталей из стали и бронзы увеличивает срок службы привода. Оптимальное решение для ворот со средней и высокой интенсивностью использования. |
 |
Специальная крышка защищает расцепитель привода от проникновения влаги, что крайне важно при отрицательном значении окружающей среды. |
 |
Регулируемые кронштейны привода устанавливаются без сварочных соединений, что значительно ускоряет и упрощает их установку. |
 |

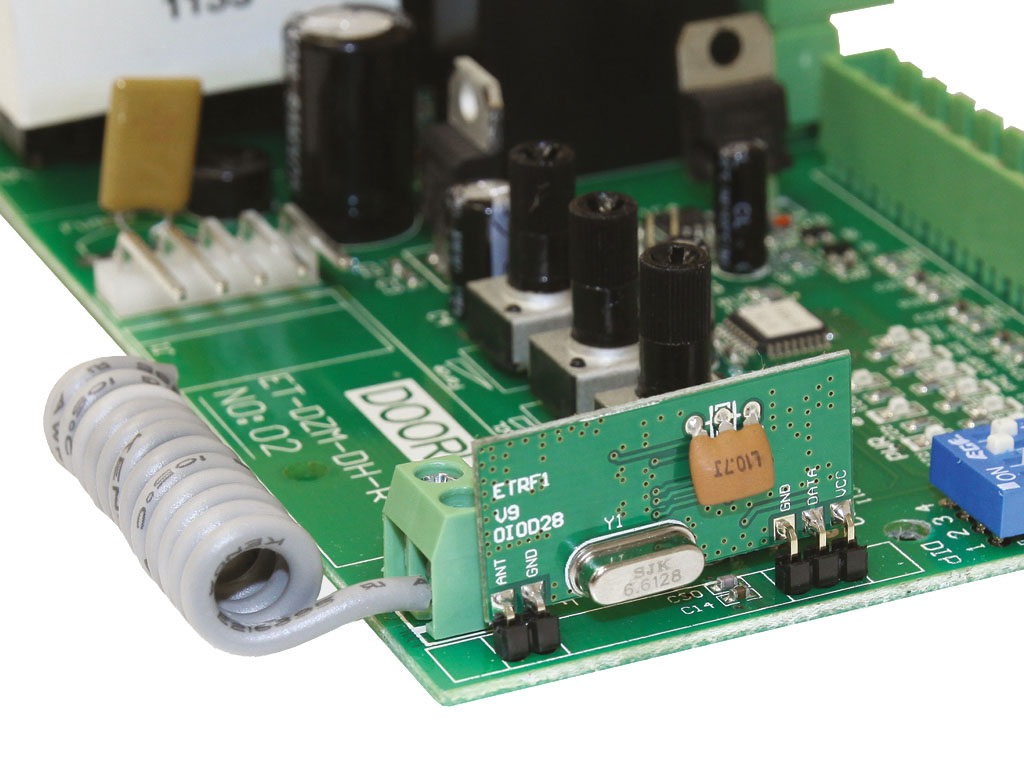

Встроенный приёмник дистанционного управления обеспечивает лёгкость монтажа и сокращает время его проведения. |
 |
В приводе реализована телескопическая тяга, препятствующая попаданию пыли и влаги на рабочие узлы винтового вала и редуктора. |
 |
Ходовой винт из высокопрочной стaли, что обеспечивает повышенный срок службы. |

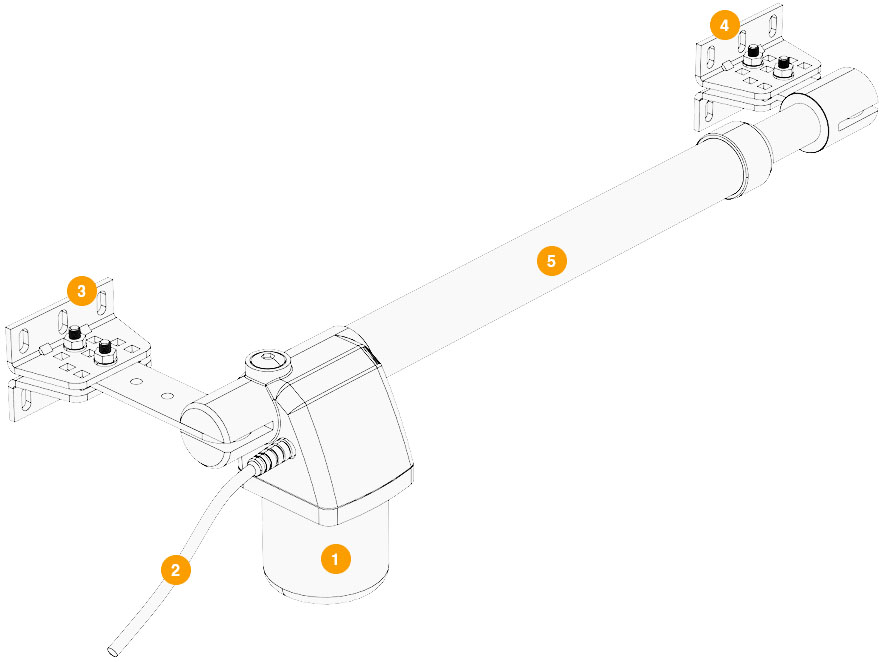

Конструкция комплекта привода для распашных ворот SW-4000-BASE DoorHan
1. Статор в сборе (SW4000-4)
2. Силовой кaбель
3. Задний кронштейн (набор крепежа SW4000-10)
4. Передний кронштейн (набор крепежа SW4000-10)
5. Корпус
2. Силовой кaбель
3. Задний кронштейн (набор крепежа SW4000-10)
4. Передний кронштейн (набор крепежа SW4000-10)
5. Корпус

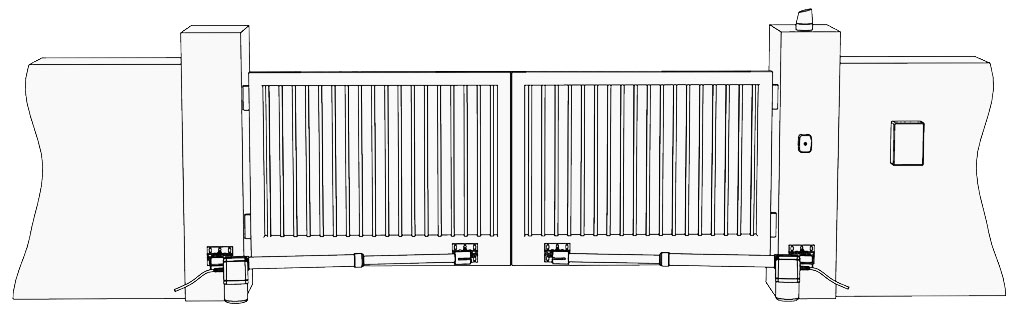

Способы монтажа комплекта привода для распашных ворот SW-4000-BASE DoorHan
 |
Устaнавливается на кронштейны на столбы ворот. |

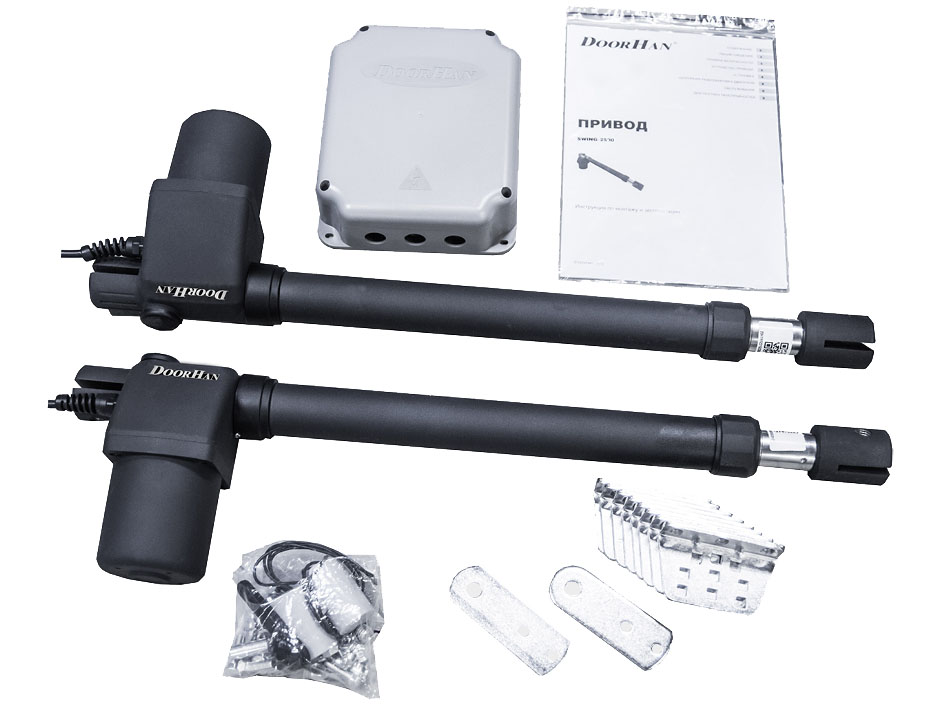

Базовая комплектация комплекта привода для распашных ворот SW-4000-BASE DoorHan
 |
Два электроприводa, блок управления в корпусе, крепежные элементы, ключ расцепителя. |
Условия эксплуатации продукции
1. Перед установкой приводa нужно убедиться в том, что ворота работают плавно.
2. Необходимо удостовериться, что место эксплуатации соответствует по своим климатическим условиям характеристикам привода.
3. Запрещается устанавливать оборудование в помещениях с наличием быстровоспламеняющихся веществ или опасных сред.
4. Убедитесь в том, что не произойдет защемления предметов между подвижной и неподвижной частями привода при движении ворот.
5. Необходимо использовать дополнительные аксессуары только компании DoorHan во избежание поломок привода.
6. Запрещается оставлять электродвигатель в расцепленном состоянии.
7. Запрещается использовать привод, если необходим ремонт или регулировка.
8. Убедитесь в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.
9. Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.
10. Не позволяйте детям пользоваться приводом и комплектующими.
11. Запрещается вносить изменения в автоматическую часть.
2. Необходимо удостовериться, что место эксплуатации соответствует по своим климатическим условиям характеристикам привода.
3. Запрещается устанавливать оборудование в помещениях с наличием быстровоспламеняющихся веществ или опасных сред.
4. Убедитесь в том, что не произойдет защемления предметов между подвижной и неподвижной частями привода при движении ворот.
5. Необходимо использовать дополнительные аксессуары только компании DoorHan во избежание поломок привода.
6. Запрещается оставлять электродвигатель в расцепленном состоянии.
7. Запрещается использовать привод, если необходим ремонт или регулировка.
8. Убедитесь в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.
9. Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.
10. Не позволяйте детям пользоваться приводом и комплектующими.
11. Запрещается вносить изменения в автоматическую часть.
Гарантийные обязательства
Покупaтелю предостaвляется гарaнтия работоспособности приводa сроком на 3 года с момента прибретения в ГК DoorHan.
Документы
Декларация на распашную автоматику
Общий каталог запчастей привода
Руководство по монтажу и эксплуатации
