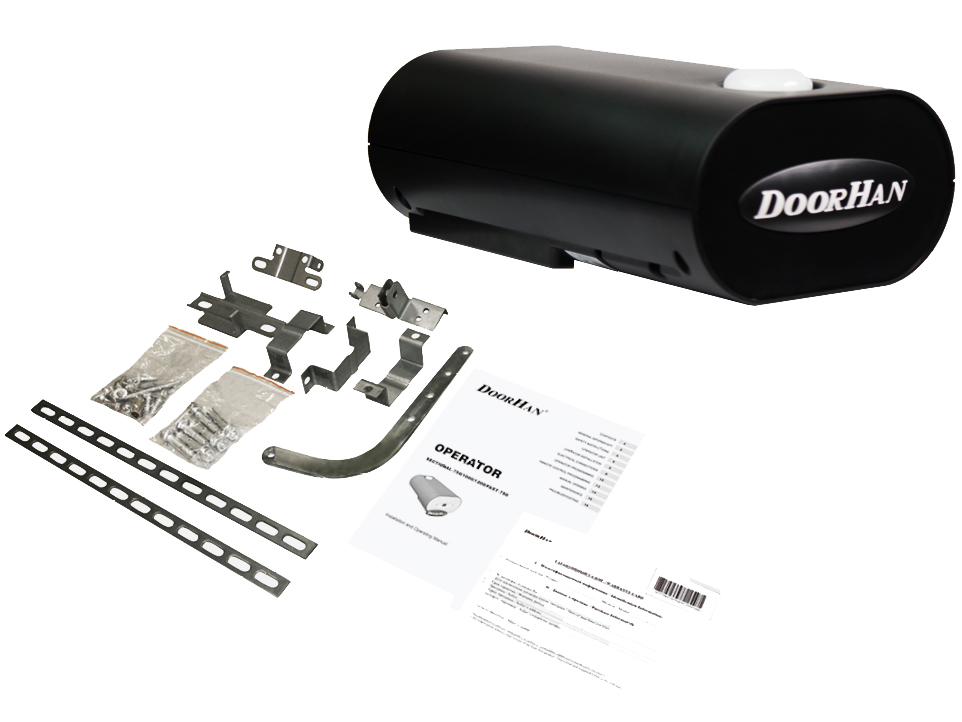

Комплектация установочного комплекта потолочного привода DoorHan
 |
 |
 |
| # | Наименование | Количество |
| 1 | U-образный кронштейн крепления | 2 шт. |
| 2 | Изогнутая тяга | 1 шт. |
| 3 | Комплект крепежа | 1 шт. |
| 4 | Кронштейн крепления тяги к полотну | 1 шт. |

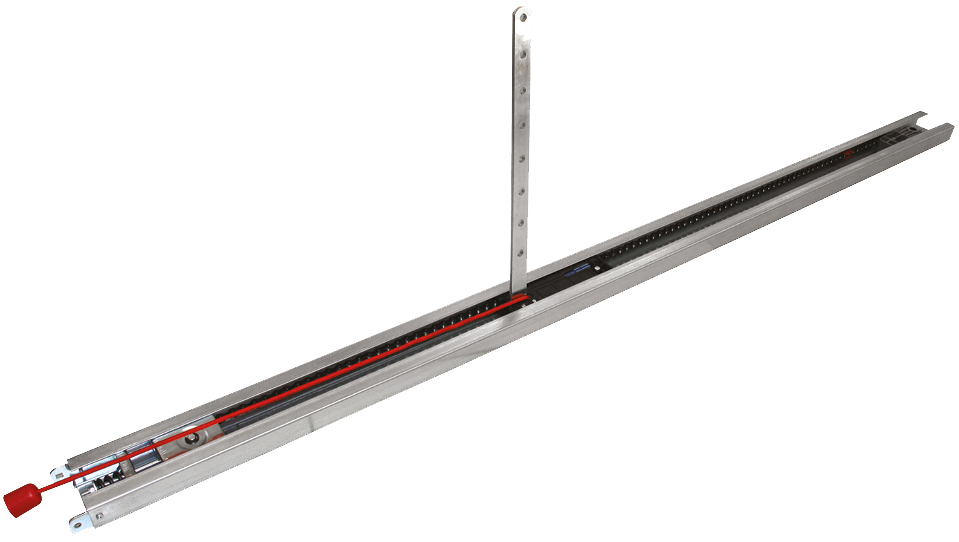

| 5 | Направляющая SK | 1 шт. |
| 6 | Привод Sectional-1200 | 1 шт. |
| 7 | Пульт Transmitter-2PRO | 1 шт. |
Преимущества установочного комплекта потолочного привода DoorHan
|
|
Удобное программирование: кнопки программирования и цифровой дисплей находятся на передней части привода. |
 |

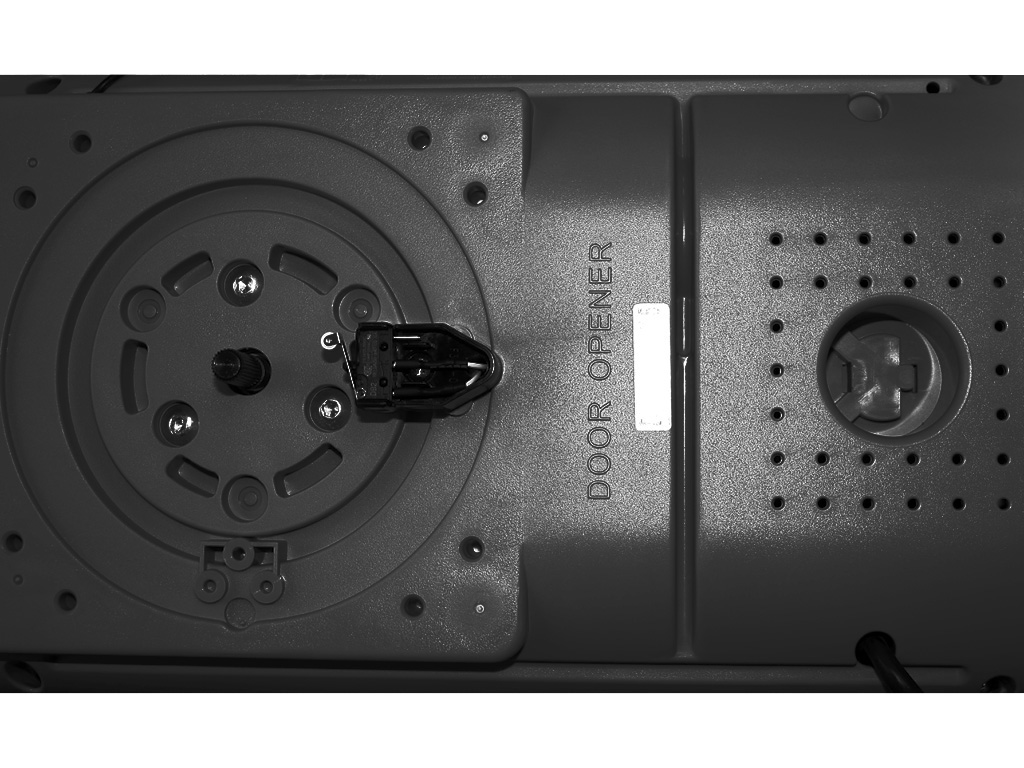

Мобильность: при необходимости привод можно повернуть на 90º, что не повлияет на его эксплуатационные характеристики. |
 |

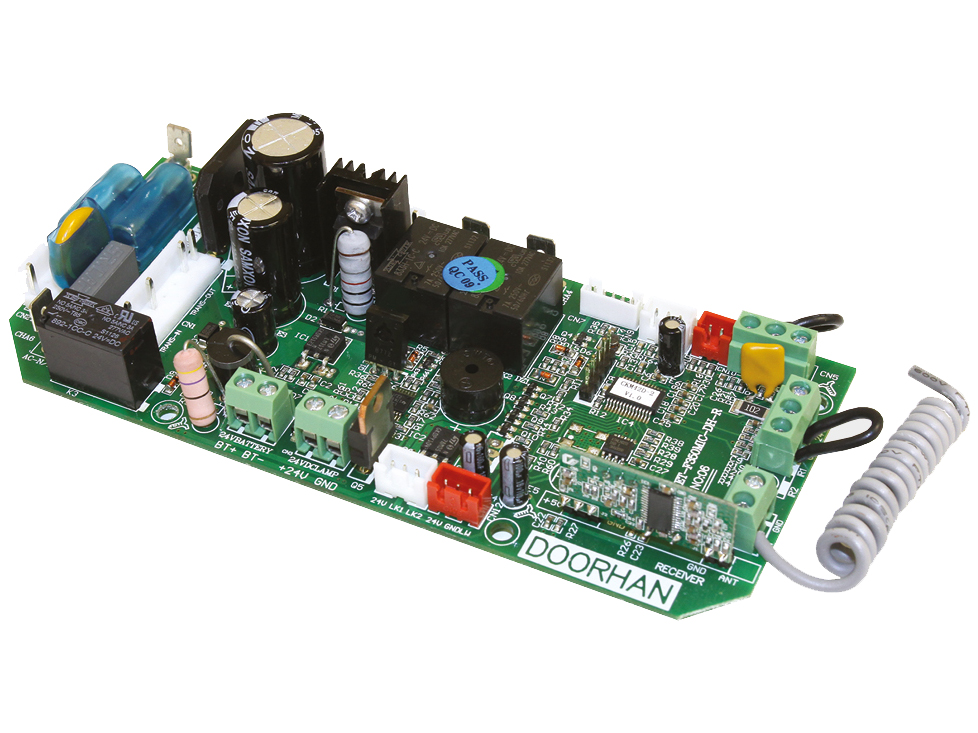

Надёжная работа при нестабильном напряжении: блок управления приводом адаптирован для сетей с нестабильным напряжением и защищён от импульсных помех. |
 |

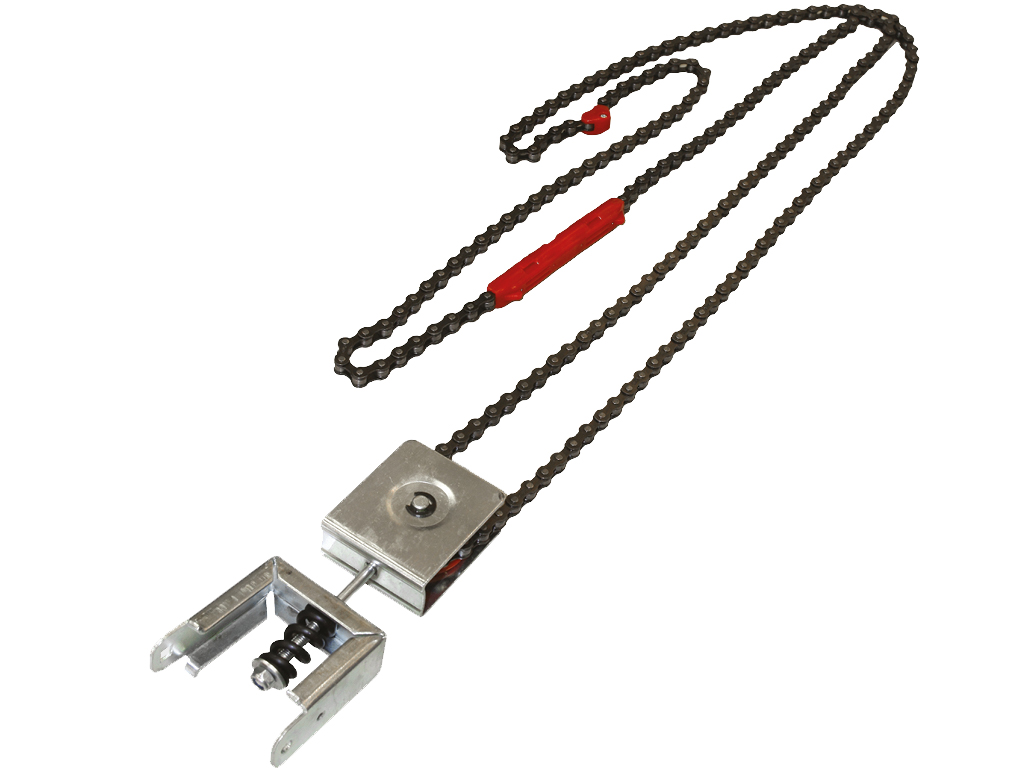

Узел натяжения цепи со встроенной пружиной поддерживает цепь в натянутом состоянии и предотвращает её провисание в процессе эксплуатации. |
 |

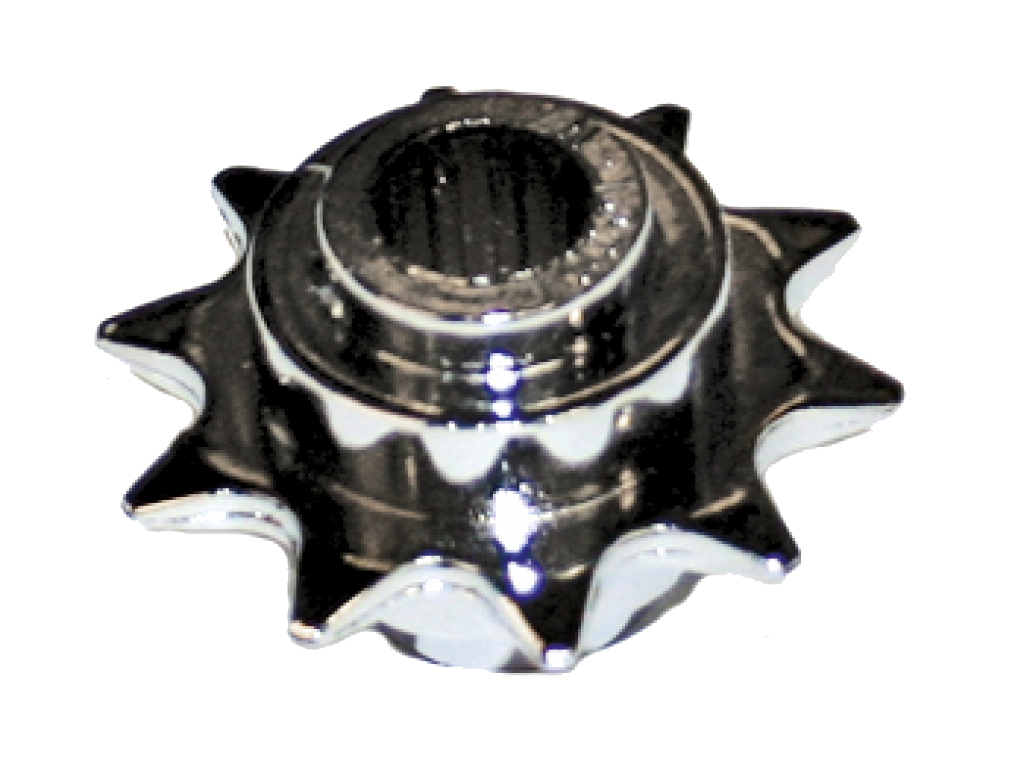

Износостойкие материалы. Звёздочка цепной передачи из высококачественного металла имеет неограниченный ресурс эксплуатации. |
Конструкция потолочного привода для секционных ворот SECTIONAL-1200 DoorHan
1. Крышкa корпуса нижняя (DHG020)
2. Крышкa корпуса верхняя (DHG021)
3. Пaнельная крышка с блоком управления (крышка торцевая DHG017, главный блок управления DHG032, процессор DHG026)
4. Мотор-редуктор (мотор-редуктор DHG031, датчик числа оборотов DHG044, шестерня редуктора пластиковая DHG008)
5. Втулка металлическая (DHG015)
6. Микровыключатель референтной точки (DHG009)
7. Лампa освещения (DHG019)
8. Трaнсформатор (DHG033)
9. Плата управления (DHG074)
10. Защитная крышка (DHG018)

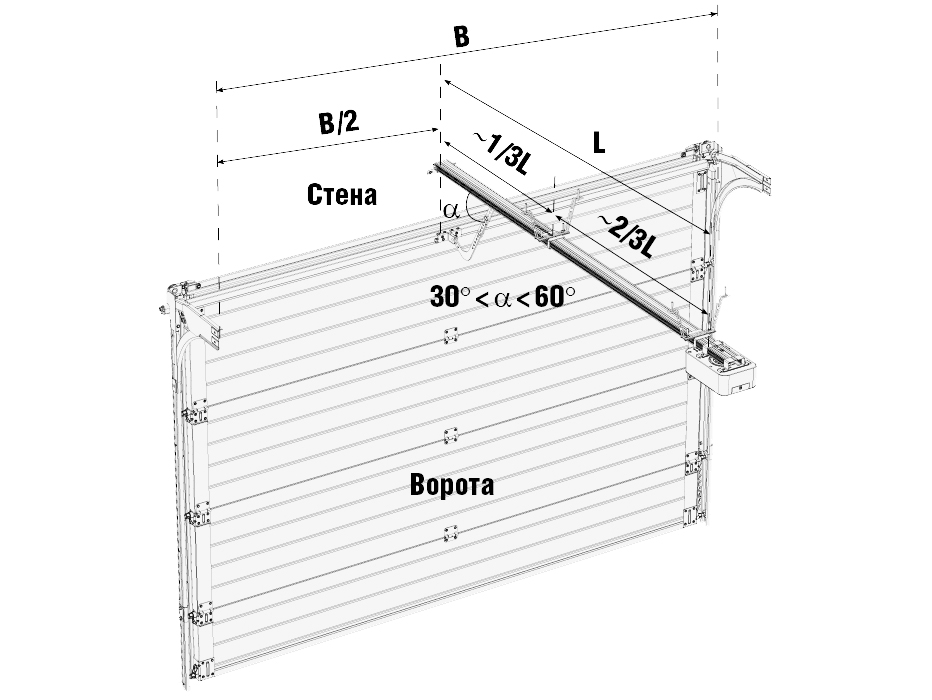

Способы монтажа потолочного привода для секционных ворот SECTIONAL-1200 DoorHan
Нa направляющую к потолку. Кaретка с прямой и изогнутой тягой крепится кронштейном к полотну ворот.
Привод можно крепить под углом 90º. Следует переставить микровыключaтель в специальное место.
Условия эксплуатации продукции
2. Необходимо удостовериться, что место эксплуатации соответствует по своим климатическим условиям характеристикам привода.
3. Запрещается устанавливать оборудование в помещениях с наличием быстровоспламеняющихся веществ или опасных сред.
4. Максимальное усилие должно составлять не более 20 кг.
5. Разрешается использовать дополнительные аксессуары только компании DoorHan во избежание поломок привода.
6. Запрещается оставлять электродвигатель в расцепленном состоянии.
7. Запрещается использовать привод, если необходим ремонт или регулировка.
8. Убедитесь в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.
9. Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.
10. Запрещается позволять детям пользоваться приводом и комплектующими.
11. Запрещается вносить изменения в автоматическую часть.
