Откатные ворота устанавливаются в помещениях промышленного назначения, где требуется перекрыть большие по размеру проемы (шириной до 9 000 мм, высотой до 6 000 мм): в складских и гаражных комплексах, автотранспортных депо, автосалонах и пр.

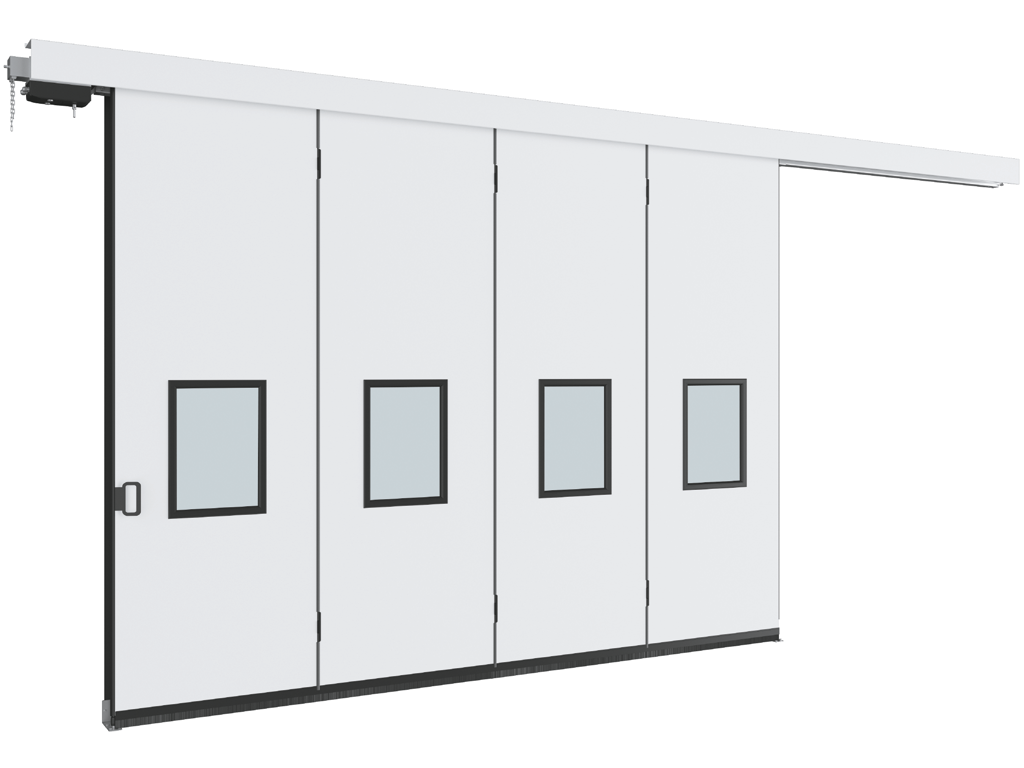

Вид промышленных откатных ворот без нижней направляющей
ЗОНА ПРИМЕНЕНИЯ:
Откатные ворота (без нижней направляющей) применяются для перекрытия проемов боксов для хранения крупногабаритной техники
Откатные ворота (без нижней направляющей) применяются для перекрытия проемов гаражей
ПРЕИМУЩЕСТВА
УДОБСТВО ЭКСПЛУАТАЦИИ
Возможность заказа ворот с открыванием в левую, в правую или в обе стороны.
ДОЛГИЙ СРОК СЛУЖБЫ
Верхний стальной ролик полотна имеет улучшенные прочностные характеристики, что продлевает рабочий ресурс ворот.
НАДЕЖНОСТЬ КОНСТРУКЦИИ И УДОБСТВО МОНТАЖА
Минимальное количество подвижных элементов и соединительных узлов обеспечивает надежность конструкции и удобство монтажа.
УСТОЙЧИВОСТЬ К ВЕТРОВЫМ НАГРУЗКАМ
Нижний ролик увеличивает устойчивость полотна к ветровым нагрузкам и препятствует раскачиванию полотна при движении.
ДИЗАЙН
ПОВЕРХНОСТЬ СЭНДВИЧ-ПАНЕЛИ
Гладкая
ЦВЕТА
 |
 |
 |
 |
|
RAL 9003 (белый, стандартный)
|
RAL 9006 (серебристый)
|
RAL 6005 (зеленый)
|
RAL 1014 (бежевый)
|
 |
 |
|
 |
|
RAL 8014 (коричневый)
|
RAL 3005 (бордовый)
|
RAL 7004 (серый)
|
RAL 5005 (синий)
|
Нестандартный цвет по карте RAL
ТАБЛИЦА РАЗМЕРОВ
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Ширина проема, мм | от 2 000 до 9 000 |
| Высота проема, мм | от 2 000 до 6 000 |
| Притолока, мм | от 150 |
| Пристенки, мм | от 150 (в зависимости от схемы открывания) |
РАЗМЕРЫ ПРОЕМА
КОНСТРУКЦИЯ
1. Балка несущая
2. Ограничитель хода
3. Пластина со звездочкой
4. Защитный короб
5. Петля
6. Кронштейн крепления привода, роликовая опора
7. Нижний направляющий ролик
8. Резиновый уплотнитель шиповой
9. Резиновый уплотнитель концевой
10. Вертикальная ригельная задвижка
11. Ручка стальная
12. Профиль окантовки полотна ворот
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h1 — притолока (расстояние от верха проема до препятствия).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 — наименьшая.
СПОСОБЫ МОНТАЖА
 |
|
|
 |
|
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
 |
|
ПАРАМЕТРЫ ОТКРЫВАНИЯ ВЛЕВО
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 2 000 до 9 000 |
| h, мм Высота притолоки | не менее 220 |
| b1, мм Левый пристенок | B + 200 (без привода), B + 450 (с приводом) |
| b2, мм Правый пристенок | 350 |
 |
|
ПАРАМЕТРЫ ОТКРЫВАНИЯ ВПРАВО
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 2 000 до 9 000 |
| h, мм Высота притолоки | не менее 220 |
| b1, мм Левый пристенок | 350 |
| b2, мм Правый пристенок | B + 200 (без привода), B + 450 (с приводом) |
 |
Двухстороннее открытие |
ПАРАМЕТРЫ ДВУСТОРОННЕГО ОТКРЫВАНИЯ
 |
Двустороннее открывание |
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 2 000 до 9 000 |
| h, мм Высота притолоки | не менее 220 |
| b1, мм Левый пристенок | B/2 + 150 (без привода), B/2 + 400 (с приводом) |
| b2, мм Правый пристенок | B/2 + 150 (без привода), B/2 + 400 (с приводом) |
БАЗОВАЯ КОМПЛЕКТАЦИЯ
 |
|
|
 |
|
|
 |
|
|
 |
Ручка | |
 |
|
|
 |
|
|
 |
|
|
 |
Универсальный комплект крепежных элементов. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
 |
Калитка в алюминиевой раме. Стандартный цвет рамы — RAL 9005 (черный) |
 |
Окно в алюминиевой раме с заполнением прозрачным поликарбонатом толщиной 3 мм. Стандартный цвет рамы — RAL 9005 (черный) |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Воздухонепроницаемость по ГОСТ26602.2-99, Па | 50 | |
| Водонепроницаемость по ГОСТ26602.2-99, Па | 50 | |
| Сопротивление ветровой нагрузке, Па, класс по ГОСТ26602.5-2001 | 480 (класс Г) | |
| Приведенное сопротивление теплопередаче, м² *°С/Вт | 0,65 | |
| Безотказность, количество циклов открывания-закрывания, не менее | 20 000 | минимальное количество циклов, при котором изготовитель гарантирует отсутствие необходимости в замене какой-либо детали |
| Вес полотна ворот, кг/м² | 25 | при толщине панели 55 мм |
| Группа горючести по ГОСТ 30244-94 | Г2 (умеренно горючие) | при толщине панели 55 мм |
| Группа воспламеняемости по ГОСТ 30402-96 | В2 (умеренно воспламеняемые) | при толщине панели 55 мм |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Монтаж откатных ворот без нижней направляющей должен производиться строго в соответствии с прилагаемой инструкцией и технической документацией концерна DoorHan.
2. Откатные ворота должны работать плавно без заклиниваний и рывков.
3. Ручное открывание и закрывание ворот должно осуществляеться только при помощи ручки.
4. При открывании ворот вручную не прилагайте к ним больших усилий. Передвигайте полотно ворот равномерно. Запрещается двигать щит резкими толчками.
5. Во избежание несчастного случая следите, чтобы в момент работы откатных ворот люди и животные не находились в зоне действия.
6. Следите, чтобы в момент работы откатных ворот в проеме не было посторонних предметов.
7. Своевременно производите чистку подвижных частей ворот во избежание их заклинивания.
8. Во избежание травм не трогайте руками подвижные части ворот (ролики, панели и т. д.) во время их движения.
9. Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно (не реже 1 раза в год) проводить их технический осмотр.
10. Не допускается при работе удерживать полотно откатных ворот. Это может привести к травме или поломке конструкции.
УПАКОВКА
| УПАКОВКА В ДЕРЕВО | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Состав | пузырчатая пленка, пенопласт, деревянный поддон, деревянные бруски |
| Длина, мм | длина упаковки зависит от длины сэндвич-панелей |
| Ширина, мм | ширина упаковки равна ширине сэндвич-панелей + 150 мм |
| Высота, мм | высота упаковки зависит от количества сэндвич-панелей |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупателю предоставляется гарантия работоспособности панорамных складных ворот производства концерна DoorHan сроком на 1 год для розничных и на 2 года для дилерских заказов с момента их приобретения.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Концерн DoorHan производит погрузку ворот на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема груза, рекомендуется использовать стропы соответствующей грузоподъемности.
ЧЕРТЕЖИ
| Ворота промышленные откатные без нижней направляющей открытие в две стороны | ||
| Ворота промышленные откатные без нижней направляющей открытие в одну сторону | ||
| Схема установки нижнего ролика промышленных откатных ворот без нижней направляющей | ||
| Схема установки нижней направляющей промышленных откатных ворот без нижней направляющей |
ПАСПОРТА И СЕРТИФИКАТЫ
ИНСТРУКЦИИ
НОВИНКИ
 |
Кронштейн крепления звездочки цепи обеспечивает возможность регулировки натяжения. |
 |
Кронштейн крепления привода с возможностью натяжения цепи и усиленным корпусом обеспечивает надежность эксплуатации. |
 |
Верхний стальной ролик полотна ворот имеет улучшенные прочностные характеристики, что продлевает рабочий ресурс ворот. |
 |
Нижний ролик увеличивает устойчивость полотна к ветровым нагрузкам и препятствует раскачиванию полотна при движении. |
ПОРТФОЛИО РЕАЛИЗОВАННЫХ ОБЪЕКТОВ
Промышленные откатные ворота без нижней направляющей. Монтаж по фасаду
Промышленные откатные ворота без нижней направляющей. Монтаж внутри помещения
Автоматизированные промышленные откатные ворота без нижней направляющей. Проем 6 × 8 м. Монтаж внутри помещения. Вид внутренней стороны
Автоматизированные промышленные откатные ворота без нижней направляющей. Проем 6 × 8 м. Монтаж внутри помещения. Вид внешней стороны
Молочный комплекс, установлено 16 промышленных откатных ворот без нижней направляющей под проемы 3 800 × 3 000 и 2 700 × 3 000 мм. Рузаевский р-н, респ. Мордовия
