Ворота предназначены для установки в помещениях промышленного назначения, где требуется перекрыть большие по размеру проемы (шириной до 8 200 мм, высотой до 6 000 мм): в складских и гаражных комплексах, автотранспортных депо, ангарах для летательных аппаратов, автосалонах и пр.
ЗОНА ПРИМЕНЕНИЯ:
Складные ворота без нижней направляющей применяются для перекрытия проемов гаражей и боксов для хранения крупногабаритной техники
Складные ворота без нижней направляющей применяются для перекрытия проемов там, где предъявляются повышенные требования к уровню пола, например, в железнодорожных депо, эллингах
ПРЕИМУЩЕСТВА:
ЭКОНОМИЯ РАБОЧЕГО ПРОСТРАНСТВА
Отклоняющая система на 90° позволяет сформировать компактную пачку панелей в зоне пристенков.
ЭНЕРГОЭФФЕКТИВНОСТЬ
Теплосберегающие сэндвич-панели толщиной 55 мм и система специальных уплотнителей обеспечивают максимальную герметизацию проема.
ЛЕГКОСТЬ И УДОБСТВО МОНТАЖА
Отсутствие в конструкции ворот механизма балансировки полотна обеспечивает легкость и удобство монтажа, а также сокращает время сервисного обслуживания.
УДОБСТВО ПОЛЬЗОВАНИЯ
В полотно ворот можно установить калитку с доводчиком, окна и вентиляционную решетку, что делает использование ворот более удобным.
ДИЗАЙН:
ПОВЕРХНОСТЬ СЭНДВИЧ-ПАНЕЛИ
Гладкая
Цвета
 |
 |
 |
 |
|
RAL 9003 (белый, стандартный)
|
RAL 9006 (серебристый)
|
RAL 6005 (зеленый)
|
RAL 1014 (бежевый)
|
 |
 |
|
 |
|
RAL 8014 (коричневый)
|
RAL 3005 (бордовый)
|
RAL 7004 (серый)
|
RAL 5005 (синий)
|
Нестандартный цвет по карте RAL
ТАБЛИЦА РАЗМЕРОВ:
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Ширина проема, мм | от 1 400 до 8 200 |
| Высота проема, мм | от 2 000 до 6 000 |
| Притолока, мм | от 150 |
| Пристенки, мм | от 201 (в зависимости от схемы открывания) |
РАЗМЕРЫ ПРОЕМА:
КОНСТРУКЦИЯ:
1. Отклоняющая система
2. Опора роликовая стальная
3. Стойка крепления полотна ворот
4. Шиповой уплотнитель
5. Вертикальная ригельная задвижка
6. Кронштейн крепления стойки
7. Ловитель
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА:
Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h1 — притолока (расстояние от верха проема до препятствия).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 — наименьшая.
СПОСОБЫ МОНТАЖА:
 |
Монтаж на внутренней стороне стены рекомендуется, когда позволяют характеристики проема. При этом механизм привода и направляющие полностью защищены и недоступны посторонним лицам |
 |
Монтаж на внешней стороне стены подходит в том случае, когда условия внутри здания более жесткие, чем снаружи или при дефиците свободного пространства внутри здания |
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ:
 |
Схема открывания 2 + 0 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫВАНИЯ 2 + 0:
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 1 400 до 1 900 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 411 |
| b2, мм Правый пристенок | 201 |
 |
Схема открывания 0 + 2 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫВАНИЯ 0 + 2:
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 1 400 до 1 900 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 201 |
| b2, мм Правый пристенок | 411 |
 |
Схема открывания 1 + 1 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫВАНИЯ 1 + 1:
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 1 500 до 2 000 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 306 |
| b2, мм Правый пристенок | 306 |
 |
Схема открывания 3 + 0 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫВАНИЯ 3 + 0:
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 2 200 до 2 900 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 516 |
| b2, мм Правый пристенок | 201 |
 |
Схема открывания 0 + 3 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫВАНИЯ 0 + 3:
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 2 200 до 2 900 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 201 |
| b2, мм Правый пристенок | 516 |
 |
Схема открывания 1 + 2 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫВАНИЯ 1 + 2:
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 2 150 до 3 000 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 306 |
| b2, мм Правый пристенок | 411 |
 |
Схема открывания 2 + 1 |
ПАРАМТРЫ СХЕМЫ ОТКРЫВАНИЯ 2 + 1
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 2 150 до 3 000 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 411 |
| b2, мм Правый пристенок | 306 |
|
Схема открывания 4 + 0 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫВАНИЯ 4 + 0
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 2 900 до 4 000 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 621 |
| b2, мм Правый пристенок | 201 |
 |
Схема открывания 0 + 4 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫВАНИЯ 0 + 4
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 2 900 до 4 000 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 201 |
| b2, мм Правый пристенок | 621 |
 |
Схема открывания 2 + 2 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫВАНИЯ 2 + 2
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 3 000 до 4 000 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 411 |
| b2, мм Правый пристенок | 411 |
 |
Схема открывания 3 + 2 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫВАНИЯ 3 + 2
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 3 700 до 5 000 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 516 |
| b2, мм Правый пристенок | 411 |
 |
Схема открывания 2 + 3 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫВАНИЯ 2 + 3
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 3 700 до 5 000 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 411 |
| b2, мм Правый пристенок | 516 |
 |
Схема открывания 4 + 1 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫВАНИЯ 4 + 1
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 3 700 до 5 000 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 621 |
| b2, мм Правый пристенок | 306 |
 |
Схема открывания 1 + 4 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫВАНИЯ 1 + 4
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 3 700 до 5 000 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 306 |
| b2, мм Правый пристенок | 621 |
 |
Схема открывания 3 + 3 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫВАНИЯ 3 + 3
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 4 400 до 6 100 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 516 |
| b2, мм Правый пристенок | 516 |
 |
Схема открывания 4 + 2 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫВАНИЯ 4 + 2
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 4 400 до 6 100 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 621 |
| b2, мм Правый пристенок | 411 |
 |
Схема открывания 2 + 4 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫВАНИЯ 2 + 4
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 4 400 до 6 100 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 411 |
| b2, мм Правый пристенок | 621 |
 |
Схема открывания 4 + 4 |
ПАРАМЕТРЫ СХЕМЫ ОТКРЫВАНИЯ 4 + 4
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 6 000 |
| B, мм Ширина проема | от 6 000 до 8 200 |
| h, мм Высота притолоки | не менее 150 |
| b1, мм Левый пристенок | 621 |
| b2, мм Правый пристенок | 621 |
БАЗОВАЯ КОМПЛЕКТАЦИЯ:
 |
Полотно ворот из сэндвич-панелей толщиной 55 мм. Панели с заполнением пенополиуретаном не промерзают и позволяют минимизировать теплопотери в помещении |
 |
Шиповой EPDM-уплотнитель, обеспечивающий надежную герметизацию стыков панелей |
 |
Щеточный уплотнитель для герметизации полотна ворот снизу и сверху |
 |
Ригельная задвижка для фиксации ворот в закрытом положении |
 |
Центральный ловитель для увеличения устойчивости ворот |
 |
Верхняя направляющая с отклоняющими системами для формирования компактной пачки панелей |
 |
Кронштейны крепления роликов к полотну и роликовые опоры |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
 |
Окно в алюминиевой раме с заполнением прозрачным поликарбонатом толщиной 3 мм. Стандартный цвет рамы — RAL 9005 (глубокий черный) |
 |
Калитка в алюминиевой раме. Стандартный цвет рамы — RAL 9005 (глубокий черный) |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Воздухонепроницаемость по ГОСТ26602.2-99, Па | 50 | |
| Водонепроницаемость по ГОСТ26602.2-99, Па | 50 | |
| Сопротивление ветровой нагрузке, Па, класс по ГОСТ26602.5-2001 | 480 (класс Г) | |
| Приведенное сопротивление теплопередаче, м² *°С/Вт | 0,65 | |
| Безотказность, количество циклов открывания-закрывания, не менее | 20 000 | Минимальное количество циклов, при котором изготовитель гарантирует отсутствие необходимости в замене какой-либо детали |
| Вес полотна ворот, кг/м² | 25 | |
| Группа горючести по ГОСТ 30244-94 | Г2 (умеренно горючие) | |
| Группа воспламеняемости по ГОСТ 30402-96 | В2 (умеренно воспламеняемые) |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ:
1. Для обеспечения надежной и бесперебойной работы промышленных складных ворот без нижней направляющей рекомендуется регулярно проводить их технический осмотр и обслуживание.
2. Ручное открывание и закрывание ворот должно производиться только с помощью ручки.
3. Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.
4. Не допускайте загрязнения направляющей и роликов.
5. Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.
6. Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.
УПАКОВКА:
| УПАКОВКА В ДЕРЕВО | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Состав | Пузырчатая пленка, пенопласт, деревянный поддон, деревянные бруски |
| Длина, мм | Длина упаковки зависит от длины сэндвич-панелей |
| Ширина, мм | Ширина упаковки равна ширине сэндвич-панелей + 150 мм |
| Высота, мм | Зависит от количества сэндвич-панелей |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА:
Покупателю предоставляется гарантия работоспособности промышленных складных ворот без нижней направляющей, произведенных концерном DoorHan, сроком на 1 год для розничных и на 2 года для дилерских заказов с момента их приобретения.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ:
Концерн DoorHan производит погрузку ворот на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема груза, рекомендуется использовать стропы соответствующей грузоподъемности.
ЧЕРТЕЖИ:
| Ворота промышленные складные без нижней направляющей. Схема открывания 0 + 2 | ||
| Ворота промышленные складные без нижней направляющей. Схема открывания 0 + 3 | ||
| Ворота промышленные складные без нижней направляющей. Схема открывания 0 + 4 | ||
| Ворота промышленные складные без нижней направляющей. Схема открывания 2 + 0 | ||
| Ворота промышленные складные без нижней направляющей. Схема открывания 3 + 0 | ||
| Ворота промышленные складные без нижней направляющей. Схема открывания 4 + 0 | ||
| Ворота промышленные складные без нижней направляющей. Схема открывания 1 + 1 | ||
| Ворота промышленные складные без нижней направляющей. Схема открывания 1 + 2 | ||
| Ворота промышленные складные без нижней направляющей. Схема открывания 1 + 4 | ||
| Ворота промышленные складные без нижней направляющей. Схема открывания 2 + 1 | ||
| Ворота промышленные складные без нижней направляющей. Схема открывания 2 + 2 | ||
| Ворота промышленные складные без нижней направляющей. Схема открывания 2 + 3 | ||
| Ворота промышленные складные без нижней направляющей. Схема открывания 2 + 4 | ||
| Ворота промышленные складные без нижней направляющей. Схема открывания 3 + 2 | ||
| Ворота промышленные складные без нижней направляющей. Схема открывания 3 + 3 | ||
| Ворота промышленные складные без нижней направляющей. Схема открывания 4 + 1 | ||
| Ворота промышленные складные без нижней направляющей. Схема открывания 4 + 2 | ||

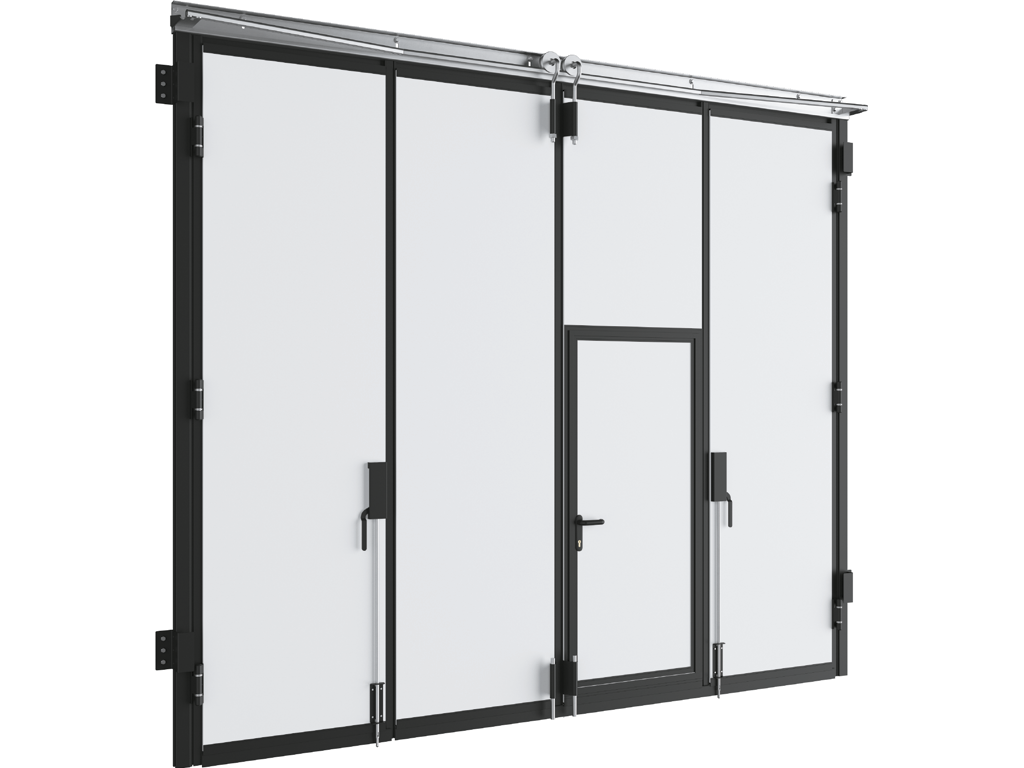

| Ворота промышленные складные без нижней направляющей. Схема открывания 4 + 4 PDF |
ПАСПОРТА И СЕРТИФИКАТЫ:
| Паспорт «Ворота промышленные складные без нижней направляющей» | |
| Сертификат «Ворота для зданий и сооружений. Серийный выпуск» | |
| Сертификат «Изделия комплектующие для ворот металлических DoorHan для зданий и сооружений» |
ИНСТРУКЦИИ:
| Инструкция по монтажу «Промышленные складные ворота без нижней направляющей» | |
| Сервисная книжка «Складные ворота без нижней направляющей» |
НОВИНКИ:
|
Новая геометрия шипового уплотнителя позволяет улучшить герметизацию стыков сэндвич-панелей и исключить образование сквозных просветов на полотне ворот. |
ПОРТФОЛИО РЕАЛИЗОВАННЫХ ОБЪЕКТОВ:
Промышленные складные ворота без нижней направляющей
Промышленные складные ворота без нижней направляющей, установленные на производстве
Промышленные складные ворота без нижней направляющей, схема открывания 4 + 4
Промышленные складные ворота без нижней направляющей, схема открывания 4 + 4, монтаж по фасаду здания
Промышленные складные ворота без нижней направляющей, схема открывания 3 + 2
Покрасочная камера на производственном предприятии
