Ворота предназначены для установки в помещениях, где требуется перекрыть большие по размеру проемы (шириной до 30 000 мм и высотой до 10 000 мм): в складских и гаражных комплексах, автотранспортных депо, ангарах для летательных аппаратов и пр.

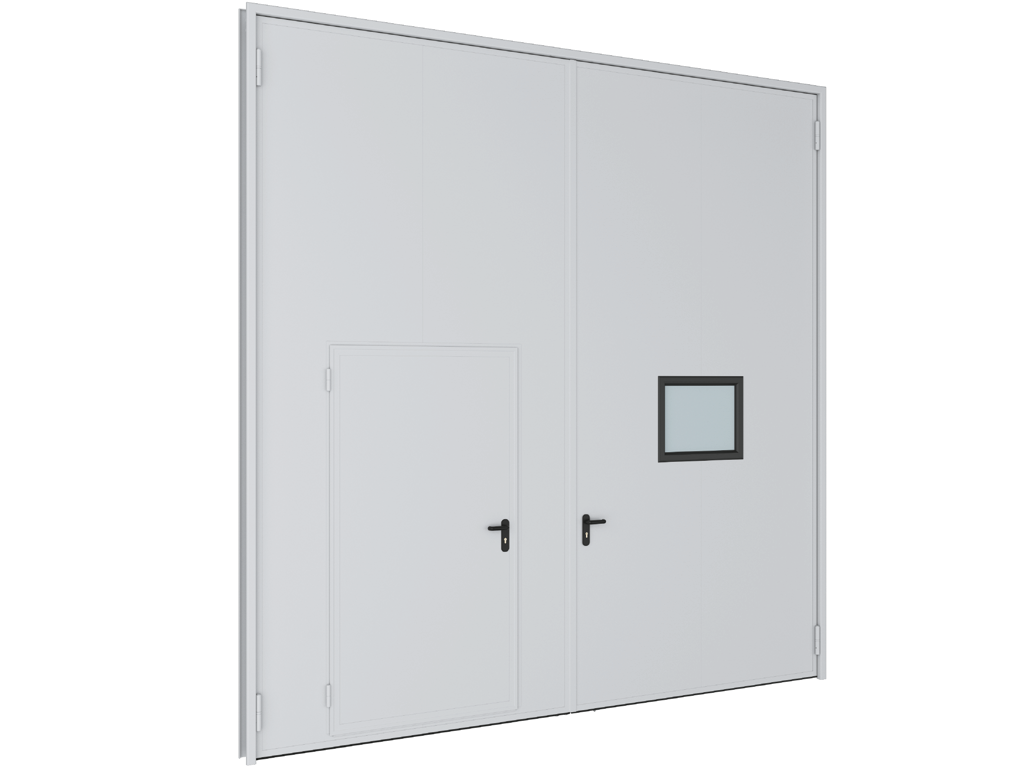

Вид распашных гаражных ворот из сэндвич-панелей с PIR-заполнением
ЗОНА ПРИМЕНЕНИЯ:
Гаражи промышленного и бытового назначения
ПРЕИМУЩЕСТВА
ДОЛГИЙ СРОК СЛУЖБЫ И ЭНЕРГОЭФФЕКТИВНОСТЬ
Классическая конструкция обеспечивает надежность и долгий срок службы ворот, полотно из сэндвич-панелей толщиной 80 мм — высокие энергосберегающие показатели.
ЛЕГКОСТЬ МОНТАЖА И ПЛАВНОСТЬ ХОДА
Съемная разборная петля с подшипником обеспечивает легкость монтажа и плавность хода створок.
ЖЕСТКОСТЬ И НАДЕЖНОСТЬ КОНСТРУКЦИИ
Стальная рама с усиливающими уголками на стыках исключает провисание и обеспечивает дополнительную жесткость конструкции.
РАСШИРЕННАЯ БАЗОВАЯ КОМПЛЕКТАЦИЯ
В базовую комплектацию входят: замок для запирания ворот как с внешней, так и с внутренней стороны; ригельная задвижка и система уплотнителя по контуру рамы.
ДИЗАЙН
ТИП ПОВЕРХНОСТИ СЭНДВИЧ-ПАНЕЛИ
Под дерево
ЦВЕТА
 |
 |
 |
 |
|
RAL 9003 (белый, стандартный)
|
RAL 9006 (серебристый)
|
RAL 3000 (красный)
|
RAL 1014 (бежевый)
|
 |
 |
 |
 |
|
RAL 8014 (коричневый)
|
RAL 3005 (бордовый)
|
RAL 6005 (зеленый)
|
RAL 5005 (синий)
|
 |
 |
 |
|
|
RAL 7004 (серый, стандартный)
|
RAL 8017 (коричнево-красный)
|
Нестандартный цвет по карте RAL
|
|
ТАБЛИЦА РАЗМЕРОВ
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Высота проема, мм | от 2 000 до 5 000 |
| Ширина проема, мм | от 2 000 до 5 000 |
| Притолока, мм | не требуется |
| Пристенки, мм | не требуются |
РАЗМЕРЫ ПРОЕМА
КОНСТРУКЦИЯ
1. Полотно из сэндвич-панелей
2. Рама ворот
3. Врезная калитка
4. Вертикальная ригельная задвижка
5. Механический замок
6. Щеточный уплотнитель
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h1 — притолока (расстояние от верха проема до препятствия).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 — наименьшая.
СПОСОБЫ МОНТАЖА
 |
|
|
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
Створка с замком справа |
Створка с замком слева |
БАЗОВАЯ КОМПЛЕКТАЦИЯ
| Две створки поставляются в сборе (сэндвич-панели толщиной 80 мм, стальные окантовочные профили, усиливающие уголки, петли со сменной осью, уплотнитель, ригельная задвижка, механический замок). |
| Стальная рама поставляется разобранной (два вертикальных и один горизонтальный профиль). |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
 |
|
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Сопротивление статической нагрузке, действующей в плоскости полотна ворот, Н | Не менее 2 500 | |
| Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) | Не менее 700 | |
| Изоляция воздушного шума, дБ | 35 | |
| Безотказность, количество циклов открывания-закрывания, не менее | 20 000 | Минимальное количество циклов, при котором предприятие-изготовитель ворот гарантирует отсутствие необходимости в замене какой-либо детали |
| Усилие ручного открывания и закрывания, Н, не более | Не более 150 | |
| Сопротивление удару твердым телом, Дж | Е — 10 Дж; h — 1 м; m шара — 1 кг | Испытания проводились с целью определения целостности полотна ворот |
| Вес ворот в сборе, кг | Ворота 3 × 3 м: вес полотна — 132 кг, вес рамы — 104 кг, вес конструкции — 236 кг. Ворота 5 × 5 м: вес полотна — 387 кг, вес рамы — 174 кг, вес конструкции — 561 кг | Указан вес ворот популярных размеров |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Монтаж промышленных распашных ворот должен производиться строго в соответствии с прилагаемой инструкцией.
2. Ручное открывание и закрывание ворот должно осуществляться только при помощи ручки.
3. В случае появления посторонних звуков (скрип, скрежет) при работе ворот необходимо приостановить использование и обратиться к квалифицированному персоналу.
4. Своевременно производите чистку петель ворот во избежание их заклинивания.
5. Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно (не реже 1 раз в год) проводить их технический осмотр.
6. Во избежание несчастного случая следите, чтобы в момент открывания/закрывания ворот люди и животные не находились в зоне действия.
7. Следите, чтобы в момент открывания или закрывания ворот в проеме не было посторонних предметов.
УПАКОВКА
| УПАКОВКА В ДЕРЕВО | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Длина, мм | зависит от высоты створки ворот |
| Ширина, мм | ширина створки ворот + 150 мм |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупателю предоставляется гарантия работоспособности промышленных ворот производства концерна DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения ворот.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Концерн DoorHan производит погрузку ворот на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.
ЧЕРТЕЖИ
| Ворота распашные гаражные из сэндвич-панелей с PIR-заполнением (общий вид) | ||
| Рама ворот распашных гаражных из сэндвич-панелей с PIR-заполнением | ||
| Схема заужения проема при установке распашных гаражных ворот из сэндвич-панелей с PIR-заполнением | ||
| Габаритная схема распашных гаражных ворот из сэндвич-панелей с PIR-заполнением |
ПАСПОРТА И СЕРТИФИКАТЫ
ИНСТРУКЦИИ
 |
|
|
 |
|
 |
Съемная разборная петля обеспечивает легкость монтажа и плавность хода створок. |
