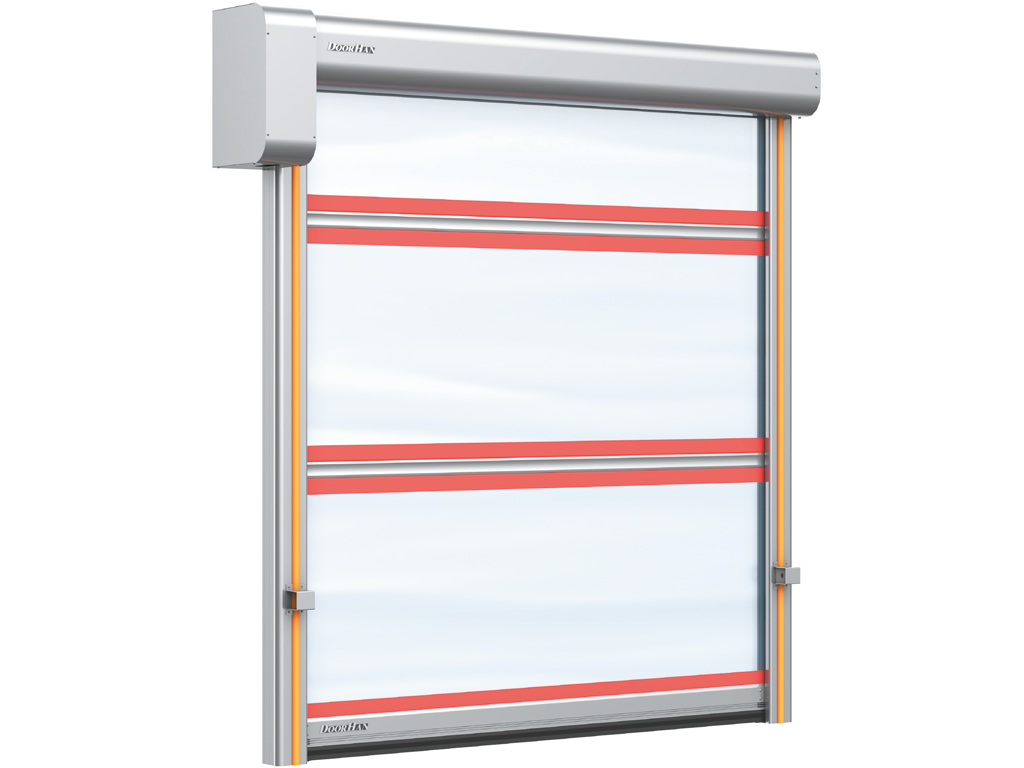

Скоростные рулонные ворота серии SPEEDROLL SDA предназначены для изоляции и сохранения микроклимата помещений на объектах промышленного, складского, торгового и другого назначения.
ЗОНА ПРИМЕНЕНИЯ:
Для внутренних помещений с повышенными тpебованиями к сохранению микроклимата
ПРЕИМУЩЕСТВА:
ВЫСОКОСКОРОСТНЫЕ ВОРОТА
Высокая скорость открывания – до 2,0 м/с.
ВОЗМОЖНОСТЬ АВТОМАТИЗАЦИИ
Надежная автоматика собственного производства.
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
Возможность установки различного дополнительного оборудования: фотоэлементов, ключ-кнопки, системы подогрева привода и стоек и др.
МОРОЗОСТОЙКОСТЬ
Стабильная работа при значительных отрицательных температурах.
ДИЗАЙН:
Привлекательный дизайн и возможность установки больших прозрачных секций — основные достоинства данной серии ворот
ЦВЕТА КАРКАСА:
 |
 |
 |
 |
|
RAL 9003 (белый)
|
RAL 9006 (серебристый)
|
RAL 9005 (черный)
|
RAL 1013 (жемчужно-белый)
|
 |
 |
 |
 |
|
RAL 8017 (коричневый)
|
RAL 3005 (красный)
|
RAL 6005 (зеленый)
|
RAL 5005 (синий)
|
 |
|||
|
RAL 7038 (серый)
|
ТАБЛИЦА РАЗМЕРОВ:
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Ширина проема, мм | от 1 800 до 4 000 |
| Высота проема, мм | от 1 800 до 4 000 |
| Притолока, мм | от 550 до 650 |
| Пристенки, мм | от 225 |
КОНСТРУКЦИЯ:
1. Электрический привод
2. Вал (находится внутри короба вала)
3. Короб вала
4. Полотно ворот
5. Фотоэлементы
6. Нижняя кромка полотна
7. Разделяющий профиль
8. Стойка
9. Блок упpавления
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА:
Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).
H – высота пpоема (расстояние от пола до верха проема),
B – ширина проема (расстояние от левого края до правого края проема),
h – притолока (расстояние от верха проема до потолка),
b1/ b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
При замере H и B за итоговый размер принимается наибольшая величина, при замере h, b1 и b2 — наименьшая величина.
СПОСОБЫ МОНТАЖА:
| Накладной монтаж скоpостных рулонных ворот. |
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ:
 |
Общий вид ворот с приводом сбоку (привод слева / привод справа). |
ПАРАМЕТРЫ ПРОЕМА:
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 1 800 до 4 000 |
| B, мм Ширина проема | от 1 800 до 4 000 |
БАЗОВАЯ КОМПЛЕКТАЦИЯ:
 |
Стойки и короба из оцинкованной стали. |
 |
Вал из оцинкованной стали диаметром 90/130 мм. |
 |
Полотно – непрозрачный армированный ПВХ плотностью 900–1 200 г/м² с алюминиевыми разделяющими профилями. |
 |
Блок управления – DOORHAN SERVO. |
 |
Фотоэлементы системы безопасности устанавливаются на высоте 500 мм от уровня пола. |
 |
Выносные фотоэлементы на столбиках и сигнальные лампы. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
 |
При закрывании, в случае прикосновения чувствительной нижней кромки к препятствию, с сенсора по радиоканалу передается сигнал в блок управления на открывание ворот. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) | CLASS1 | Для ворот шириной до 4 000 мм |
| Скорость открывания, м/с | 2,0 | |
| Скорость закрывания, м/с | 0,8 | |
| Диапазон рабочих температур, °С | от -5 до +50 | |
| Мощность, Вт | 750 / 1 500 | |
| Класс защиты IP | IP54 | Концевые положения отслеживаются энкодером |
| Напряжение питания, В | 220 В / 50 Гц | Однофазное |
| Безотказность, количество циклов открывания-закрывания, не менее | 1 500 000 | Зависит от условий эксплуатации |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ:
1. Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно проводить их технический осмотр и обслуживание.
2. Ручное открывание и закрывание ворот производится с помощью воротка.
3. Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.
4. Ворота не используются в местах с нестабильной и повышенной ветровой нагрузкой, вызванной естественными или техногенными факторами.
5. Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.
6. Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.
УПАКОВКА:
| УПАКОВКА В ДЕРЕВО | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Состав | Упаковка представляет собой деревянный ящик из бруса, между узлами проложен каpтон, все закреплено хомутами |
| Длина, мм | Зависит от длины составных частей ворот |
| Высота, мм | 700 |
| Ширина, мм | 665 |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА :
Покупателю предоставляется гарантия работоспособности скоpостных рулонных ворот, произведенных концерном DoorHan, на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ:
Концерн DoorHan производит погрузку ворот на грузовой транспорт с помощью гидpавлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.
ЧЕРТЕЖИ:
| Скоростные рулонные ворота SPEEDROLL SDA |
| Схема установки скоростных рулонных ворот SPEEDROLL SDA |
ПАСПОРТА И СЕРТИФИКАТЫ:
| Сертификат соответствия (скоростные ворота) |
| Паспорт на скоростные рулонные ворота |
| Сертификат соответствия (блоки управления) |
ИНСТРУКЦИИ:
| Ворота рулонные скоростные SPEEDROLL SDA |
| Блок управления DOORHAN SERVO |
НОВИНКИ:
 |
Привод DoorHan SERVO (220 В). |
|
Алюминиевые разделяющие профили обеспечивают полотну необходимую жесткость и облегчают замену отдельных полотен в случае необходимости. |
 |
Щеточные уплотнители в боковых стойках обеспечивают плавность движения и необходимую изоляцию. |
