Скоростные рулонные ворота серии SPEEDROLL SDO предназначены для установки на внешние проемы помещений любого назначения (промышленного, складского, торгового и т. д.) с целью изоляции и сохранения микроклимата.

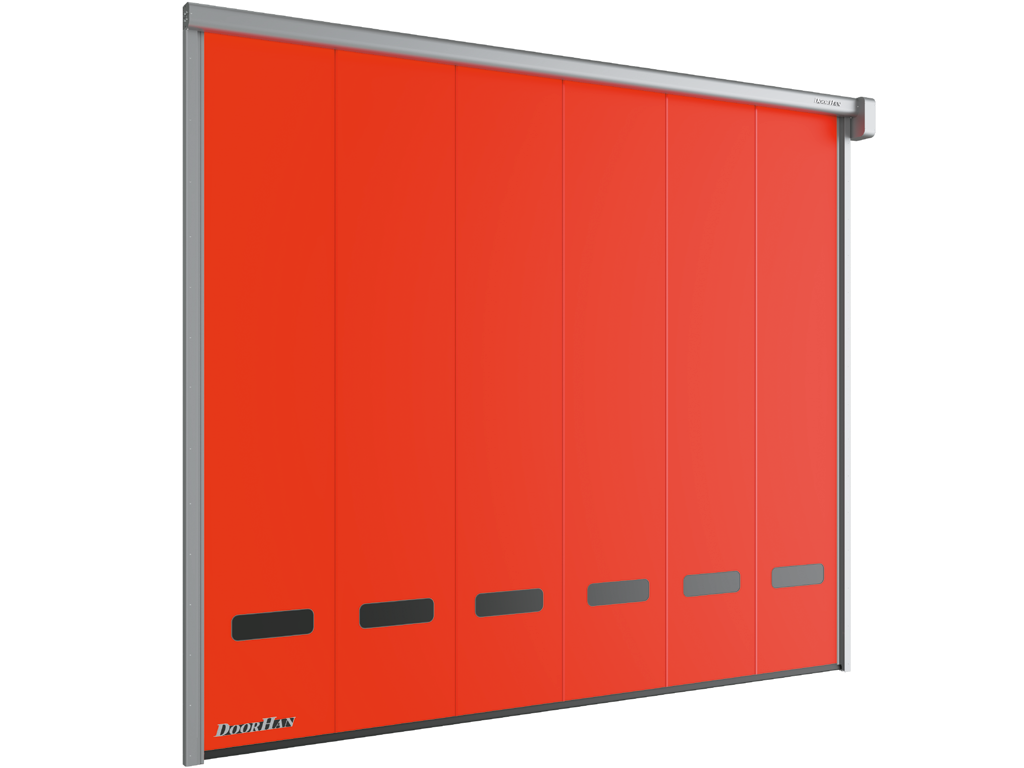

Общий вид скоростных рулонных ворот
ЗОНА ПРИМЕНЕНИЯ:
Складские комплексы. Промышленные объекты
ПРЕИМУЩЕСТВА
ВЫСОКОСКОРОСТНЫЕ ВОРОТА
Высокая скорость открывания — до 2,5 м/с.
ВОЗМОЖНОСТЬ АВТОМАТИЗАЦИИ
Надежная автоматика собственного производства.
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
Возможность установки различного дополнительного оборудования: фотоэлементов, ключ-кнопки, системы подогрева привода и стоек и др.
МОРОЗОСТОЙКОСТЬ
Стабильная работа при значительных отрицательных температурах.
РАСШИРЕННАЯ БАЗОВАЯ КОМПЛЕКТАЦИЯ
Комплекс устройств безопасности в базовой комплектации.
ДИЗАЙН:
ТИП ПОВЕРХНОСТИ:
Каркас ворот окрашенный из стали
ЦВЕТА КАРКАСА:
 |
 |
 |
 |
|
RAL 9003 (белый)
|
RAL 9006 (серебристый)
|
RAL 9005 (черный)
|
RAL 1013 (жемчужно-белый)
|
 |
 |
 |
 |
|
RAL 8017 (коричневый)
|
RAL 3005 (красный)
|
RAL 6005 (зеленый)
|
RAL 5005 (синий)
|
 |
|||
|
RAL 7038 (серый)
|
ЦВЕТА ПОЛОТНА:
|
 |
|
 |
|
RAL 9010 (белый)
|
RAL 5002 (синий)
|
RAL 6026 (зеленый)
|
RAL 9006 (серебристый)
|
 |
 |
 |
|
|
RAL 1003 (желтый)
|
RAL 3002 (красный)
|
RAL 2004 (оранжевый)
|
ТАБЛИЦА РАЗМЕРОВ:
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Ширина проема, мм | от 1 200 до 5 700 |
| Высота проема, мм | от 1 800 до 5 800 |
| Притолока, мм | от 450 |
| Пристенки, мм | от 225 |
КОНСТРУКЦИЯ:
1. Электрический привод
2. Вал
3. Короб вала
4. Полотно ворот
5. Вставка прозрачная (окно/панель)
6. Стойка
7. Направляющая для движениия полотна
8. Нижняя кромка полотна
9. Фотоэлемент
10. Блок управления
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА:
Всe замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).
B — ширина проема (расстояние от левого края до правого края проема).
H — высота проема (расстояние от пола до верха проема).
h — притолока (расстояние от верха проема до потолка).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
При замере Н и В за итоговый размер принимается наибольшая величина, при замере h, b1 и b2 — наименьшая величина.
СПОСОБЫ МОНТАЖА:
Накладной монтаж скоростных воpот
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ:
| Общий вид ворот с приводом сбоку (привод слева / привод справа) |
ПАРАМЕТРЫ ПРОЕМА ДЛЯ ДАННОЙ МОДИФИКАЦИИ:
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| B, мм Ширина проема | от 1 600 до 5 700 |
| H, мм Высота проема | от 1 800 до 5 800 |
| Общий вид ворот с приводом спереди (спереди слева / спереди справа) |
ПАРАМЕТРЫ ПРОЕМА ДЛЯ ДАННОЙ МОДИФИКАЦИИ:
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| B, мм Ширина проема | от 1 600 до 5 700 |
| H, мм Высота проема | от 1 800 до 5 800 |
БАЗОВАЯ КОМПЛЕКТАЦИЯ:
 |
|
|
 |
Вал из оцинкованной стали диаметром 90/130 мм | |
 |
|
|
 |
|
|
 |
|
|
 |
|
|
 |
|
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
 |
Корпус блока управления из нержавеющей стали AISI304 |
|
Подогрев привода и стоек |
 |
При закрывании, в случае прикосновения чувствительной нижней кромки к препятствию, с сенсора по радиоканалу передается сигнал в блок управления на открывание ворот; в случае отключения электричества ворота открываются автоматически с помощью противовеса |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Ветровая нагрузка, км/ч | CLASS3 (до 120) | для ворот до 3 000 × 3 000 мм |
| Ветровая нагрузка, км/ч | CLASS2 (до 90) | для ворот до 5 000 × 5 000 мм |
| Ветровая нагрузка, км/ч | CLASS1 (до 82) | для ворот до 6 000 × 6 000 мм |
| Скорость открывания, м/с | 2,0 | для ворот до 3 000 × 3 000 мм |
| Скорость открывания, м/с | 1,5 | для ворот до 5 000 × 5 000 мм |
| Скорость открывания, м/с | 1,0 | для ворот до 6 000 × 6 000 мм |
| Скорость закрывания, м/с | 0,5 | |
| Диапазон рабочих температур, °С | -30…+50 | при использовании системы подогрева стоек и привода; при эксплуатации в температурном режиме -16…-30 °С в конструкции ворот отсутствует арматура на полотне, а также нельзя установить прозрачные секции: опция «Профиль безопасности» недоступна |
| Мощность, Вт | 1 500 | |
| Класс защиты IP | IP54 | концевые положения отслеживаются энкодером |
| Напряжение питания, В | 220 В/50 Гц | однофазное |
| Напряжение питания, В | 380 В/50 Гц | трехфазное |
| Безотказность, количество циклов открывания-закрывания, не менее | 1 500 000 | зависит от условий эксплуатации |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ:
Сопротивление ветровой нагрузке приведено для ворот серии SpeedRoll, находящихся в закрытом положении. Ворота не используются в местах с нестабильной и повышенной ветровой нагрузкой, вызванной естественными или техногенными факторами, таких как: здания, расположенные на морских побережьях или в горах; многоуровневые отапливаемые подземные паркинги со множеством въездов и выездов; производства с мощной приточно-вытяжной вентиляцией; в зданиях сложной конфигурации с множеством воротных проемов, где возможно появление сильных сквозняков. При наличии одного или нескольких вышеуказанных факторов рекомендуется использовать ворота серии SpeedFold или спиральные ворота серии HSSD.
Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно проводить их технический осмотр и обслуживание.
Ручное открывание и закрываие ворот производится с помощью воротка.
Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.
Не допускайте загрязнения направляющей ПВХ-полотна.
Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.
Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.
Функция самовосстановления полотна в направляющих служит для работы ворот в аварийных условиях, например, в случае непреднамеренного наезда транспортом, и не предназначена для работы при намеренном и систематическом выбивании полотна из направляющих. Работоспособность функции обеспечивается возможностью выхода «зиппера», установленного на полотне ворот, из пластиковых направляющих. Работоспособность функции не может быть обеспечена в случае нанесения ударов, по степени воздействия превышающих прочностные параметры отдельных компонентов полотна и элементов системы. Например, в случае наезда на полотно с высокой скоростью, ударов острыми предметами, ударов в верхнюю часть ворот поднятыми вилами погрузчика и т. п.
УПАКОВКА:
| УПАКОВКА В ДЕРЕВО | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Состав | упаковка представляет собой деревянный ящик из бруса, между узлами проложен картон, все закреплено хомутами |
| Длина, мм | зависит от длины соcтавных частей ворот |
| Ширина, мм | от 640 до 705 |
| Высота, мм | от 480 до 730 |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА:
Покупателю предоставляется гарантия работоспособности скоростных рулонных ворот производства концерна DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ:
Концерн DoorHan производит погрузку ворот на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такoе же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.
При использовании ворот внутри морозильных камер кожух вала не устанавливается.
ЧЕРТЕЖИ:
| Скоростные рулонные ворота SPEEDROLL SDI (привод сбоку) |
| Скоростные рулонные ворота SPEEDROLL SDI (привод спереди) |
| Схема установки скоростных рулонных ворот SPEEDROLL SDI (привод сбоку) |
| Схема установки скоростных рулонных ворот SPEEDROLL SDI (привод спереди) |
| Скоростные рулонные ворота SPEEDROLL SDI (привод сбоку) c автоматикой DOORHAN SERVO 0,75 кВт |
| Схема установки скоростных рулонных ворот SPEEDROLL SDI (привод сбоку) c автоматикой DOORHAN SERVO 0,75 кВт |
| Скоростные рулонные ворота SPEEDROLL SDI (привод сбоку) c автоматикой DOORHAN SERVO 1,5 кВт |
| Схема установки скоростных рулонных ворот SPEEDROLL SDI (привод сбоку) c автоматикой DOORHAN SERVO 1,5 кВт |
ПАСПОРТА И СЕРТИФИКАТЫ:
| Сертификат соответствия (скоростные ворота) |
| Паспорт на скоростные рулонные ворота |
| Сертификат соответствия (блоки управления) |
ИНСТРУКЦИИ:
| Ворота рулонные скоростные DOORHAN SDI (для внутреннего использования) |
| Блок управления GfA |
| Блок управления BMP |
| Блок управления DoorHan |
| Блок управления DoorHan SERVO |
ПОРТФОЛИО РЕАЛИЗОВАННЫХ ОБЪЕКТОВ:
Скоростные рулонные ворота, установленные в складском комплексе
Скоростные рулонные ворота, установленные на заводе
