Скоростные рулонные ворота серии SPEEDROLL SDC предназначены для разделения помещений по температурному режиму, а также для установки в морозильных камерах на объектах пищевого, складского, торгового и другого назначения.

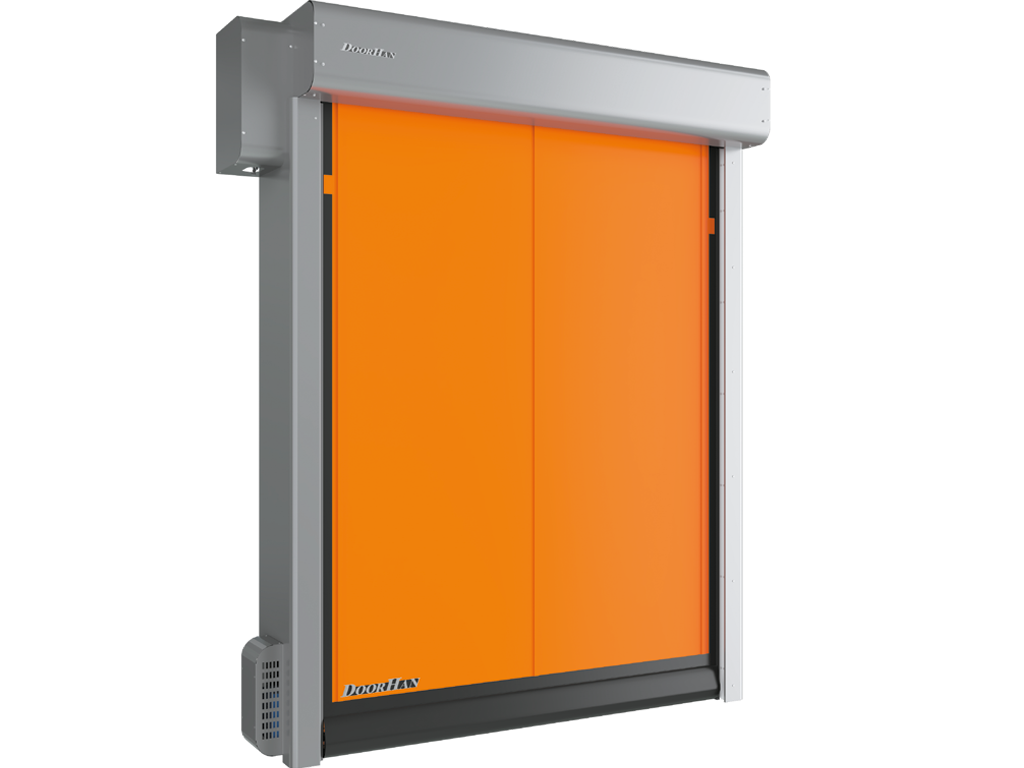

Общий вид скоростных рулонных ворот
ЗОНА ПРИМЕНЕНИЯ:
Морозильные камеры. Складские комплексы с низкими температурами. Места, где требуется соблюдение низкотемпературного режима
ПРЕИМУЩЕСТВА
МОРОЗОСТОЙКОСТЬ
Стабильная работа в морозильных камерах при температурах вплоть до -30 °С.
ВЫСОКОСКОРОСТНЫЕ ВОРОТА
Высокая скорость открывания.
МАКСИМАЛЬНАЯ ТЕПЛОИЗОЛЯЦИЯ
Обеспечивают максимальную теплоизоляцию благодаря системе из двух полотен с подогреваемым пространством между полотнами.
ПРЕДОТВРАЩЕНИЕ ПРОМЕРЗАНИЯ ПОЛОТНА
Подогрев привода и направляющих, а также пространства между полотнами предотвращает промерзание полотна.
ДИЗАЙН:
ТИП ПОВЕРХНОСТИ:
Каркас ворот без покраски из оцинкованной стали
ЦВЕТА КАРКАСА:
 |
 |
 |
 |
|
RAL 9003 (белый)
|
RAL 9006 (серебристый)
|
RAL 9005 (черный)
|
RAL 1013 (жемчужно-белый)
|
 |
 |
 |
 |
|
RAL 8017 (коричневый)
|
RAL 3005 (красный)
|
RAL 6005 (зеленый)
|
RAL 5005 (синий)
|
 |
|||
|
RAL 7038 (серый)
|
ТАБЛИЦА РАЗМЕРОВ:
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Ширина проема, мм | от 2 000 до 3 750 |
| Высота проема, мм | от 2 000 до 3 000 |
| Притолока, мм | от 1 100 |
| Пристенки, мм | от 225 |
КОНСТРУКЦИЯ:
1. Электрический привод
2. Вал
3. Короб вала
4. Полотно ворот
5. Направляющая для движения полотна
6. Короб стойки
7. Нижняя кромка полотна
8. Фотоэлемент
9. Стойка
10. Блок управления
11. Тепловая пушка
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА:
Всe замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).
B — ширина проема (расстояние от левого края до правого края проема).
H — высота проема (расстояние от пола до верха проема).
h — притолока (расстояние от верха проема до потолка).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
При замере Н и В за итоговый размер принимается наибольшая величина, при замере h, b1 и b2 — наименьшая величина.
СПОСОБЫ МОНТАЖА:
|
|
Накладной монтаж скоpостных ворот
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ:
| Общий вид ворот с приводом сбоку (привод слева / привод справа) без системы подогрева |
ПАРАМЕТРЫ ПРОЕМА ДЛЯ ДАННОЙ МОДИФИКАЦИИ:
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| B, мм Ширина проема | от 2 000 до 3 750 |
| H, мм Высота проема | от 2 000 до 3 000 |
 |
Общий вид ворот с приводом сбоку (привод слева / привод справа) с системой подогрева |
ПАРАМЕТРЫ ПРОЕМА ДЛЯ ДАННОЙ МОДИФИКАЦИИ:
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| B, мм Ширина проема | от 1 600 до 5 700 |
| H, мм Высота проема | от 1 800 до 5 800 |
БАЗОВАЯ КОМПЛЕКТАЦИЯ:
 |
|
|
 |
|
|
 |
|
|
 |
|
|
 |
|
|
 |
|
|
 |
|
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
|
Корпус блока управления из нержавеющей стали AISI304 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) | CLASS2 | Для ворот шириной до 3 500 мм |
| Скорость открывания, м/с | 1,0 | Для ворот до 3 000 × 3 000 мм |
| Скорость закрывания, м/с | 0,8 | |
| Диапазон рабочих температур, °С | -30…+50 | При эксплуатации в температурном режиме -16…-30 °С в конструкции ворот отсутствует арматура на полотне, а также нельзя установить прозрачные секции. Опция «Профиль безопасности» недоступна. |
| Мощность, Вт | 1 500 | |
| Класс защиты IP | IP54 | Концевые положения отслеживаются энкодером |
| Напряжение питания, В | 220 В/50 Гц | Однофазное |
| Напряжение питания, В | 380 В/50 Гц | Трехфазное |
| Безотказность, количество циклов открывания-закрывания, не менее | 1 500 000 | Зависит от условий эксплуатации |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ:
Сопротивление ветровой нагрузке для ворот серии SpeedRoll приведено для ворот, находящихся в закрытом положении. Ворота не используются в местах с нестабильной и повышенной ветровой нагрузкой, вызванной естественными или техногенными факторами, таких как: здания, территориально расположенные на морских побережьях или в горах; многоуровневые отапливаемые подземные паркинги со множеством въездов и выездов; производства с мощной приточно-вытяжной вентиляцией; в зданиях сложной конфигурации с множеством воротных проемов, где возможно появление сильных сквозняков. При наличии одного или нескольких из вышеуказанных факторов рекомендуется использовать ворота серии SpeedFold или спиральные ворота серии HSSD.
Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно проводить их технический осмотр и обслуживание.
Ручное открывание и закрывание ворот производится с помощью воротка.
Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.
Не допускайте загрязнения направляющей ПВХ-полотна.
Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.
Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.
УПАКОВКА:
| УПАКОВКА В ДЕРЕВО | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Описание | Упаковка представляет собой деревянный ящик из бруса, между узлами проложен картон, закреплено все хомутами |
| Длина, мм | Зависит от длины составных частей ворот |
| Ширина, мм | 700 |
| Высота, мм | 665 |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА:
Покупателю предоставляется гарантия работоспособности скоростных рулонных ворот производства концерна DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ:
Концерн DoorHan производит погрузку ворот на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такoе же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.
При использовании ворот внутри морозильных камер кожух вала не устанавливается.
ЧЕРТЕЖИ:
| Скоростные рулонные ворота SPEEDROLL SDС (без системы подогрева) |
| Скоростные рулонные ворота SPEEDROLL SDС (с системой подогрева) |
| Схема установки скоростных рулонных ворот SPEEDROLL SDС (без системы подогрева) |
| Схема установки скоростных рулонных ворот SPEEDROLL SDС (с системой подогрева) |
ПАСПОРТА И СЕРТИФИКАТЫ:
| Сертификат соответствия (скоростные ворота) |
| Паспорт на скоростные рулонные ворота |
| Сертификат соответствия (блоки управления) |
ИНСТРУКЦИИ:
| Ворота рулонные скоростные DOORHAN SDI (для внутреннего использования) |
| Блок управления GfA |
| Блок управления BMP |
| Блок управления DoorHan |
| Блок управления DoorHan SERVO |
 |
Привод DoorHan (220/380 В). |
