ЗОНА ПРИМЕНЕНИЯ
Автомобильные парковки, производственные и складские комплексы
ПРЕИМУЩЕСТВА
- ЛЕГКАЯ И ПРОЧНАЯ ПАНЕЛЬ
- КОРРОЗИОННАЯ СТОЙКОСТЬ Оцинкованный и окрашенный каркас имеет высокие антикоррозионные свойства
- ВЕТРОУСТОЙЧИВОСТЬ Способны выдерживать сильную ветровую нагрузку.
- ВЫСОКАЯ ИНТЕНСИВНОСТЬ РАБОТЫ Способны выдерживать сильную ветровую нагрузку.
ДИЗАЙН ПАНЕЛЕЙ
Волна
ТАБЛИЦА РАЗМЕРОВ
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Высота проема, мм | от 1 600 до 4 500 |
| Ширина проема, мм | от 1 800 до 5 000 |
| Пристенки, мм | от 350 |
| Притолока, мм | 700 / 860 (в зависимости от проема) |
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
1. Полотно ворот2. Стойка левая3. Стойка правая4. Двигатель5. Блок управления
КОНСТРУКЦИЯ
H — высота проема (расстояние от пола до верха проема).B — ширина проема (расстояние от левого края до правого края проема).h — притолока (расстояние от верха проема до препятствия).b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).При замере Н и В за итоговый размер принимается наибольшая величина, при замере h, b1 и b2 — наименьшая величина. ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам.
СПОСОБЫ МОНТАЖА
Накладной монтаж
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
Круглая спираль
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
 |
Полотно из сэндвич-панелей толщиной 40 мм |
 |
Каркас ворот из оцинкованной стали |
 |
Двигатель |
 |
Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие |
 |
Выносные фотоэлементы на столбиках и сигнальные лампы |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
 |
Прозрачное окно |
 |
Прозрачная панель |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Скорость открывания, м/с | до 2,5 * | * в зависимости от типа полотна и размера ворот |
| Скорость закрывания, м/с | 0,8 | |
| Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) | CLASS3 | до 25 м² |
| Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) | CLASS2 | свыше 25 м² |
| Диапазон рабочих температур, °С | от -25 до +45 | |
| Уровень теплоизоляции, Вт / м² *°С | 0,76 | |
| Ресурс, циклов | до 1 500 000 * | * в зависимости от типа полотна и размера ворот, но не более 250 000 циклов ежегодно |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом пружин.2. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.3. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.4. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.5. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода.6. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию ворот.Внимание! Запрещается эксплуатация ворот при обнаружении любых неисправностей.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупателю предоставляется гарантия работоспособности спиральных ворот, произведенных концерном DoorHan, на срок 2 года с момента приобретения.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Рекомендуется хранить сэндвич-панели в заводской упаковке в горизонтальном положении на ровной поверхности не более 6 месяцев с момента производства в складах закрытого типа или под навесом. Панели должны быть защищены от прямых солнечных лучей, атмосферных осадков и загрязнений.
ЧЕРТЕЖИ

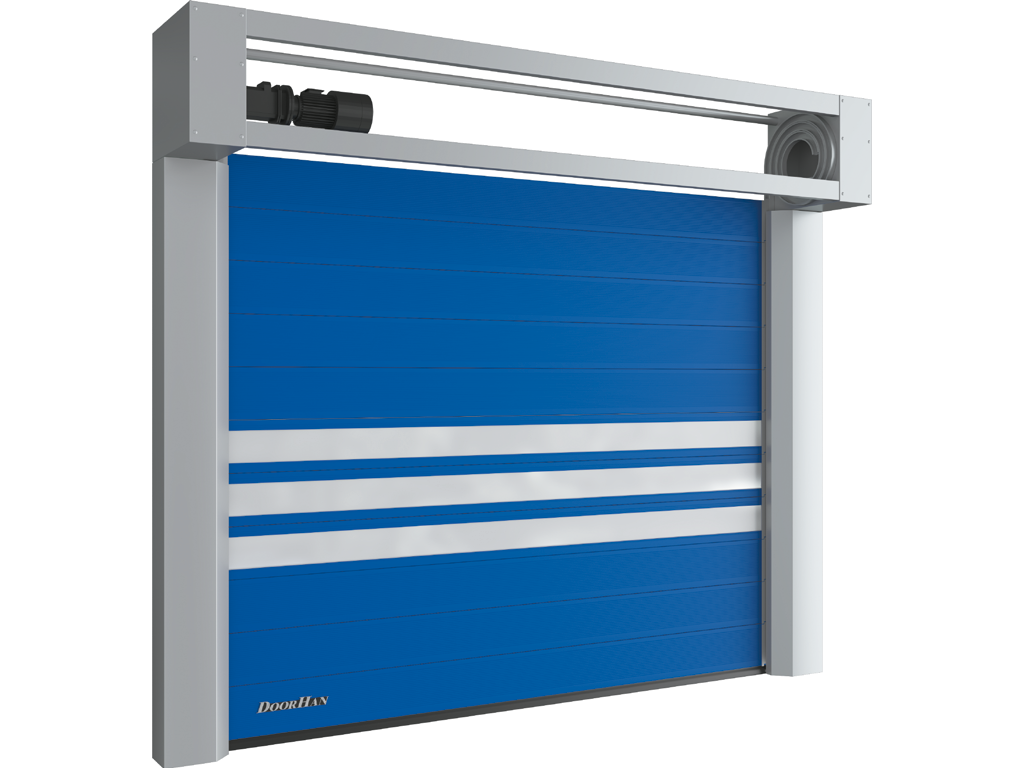

| Ворота скоростные спиральные HSSD (общий вид) | |
| Рама для установки спиральных ворот (опция) | |
| Подготовка проема для установки спиральных ворот HSSD |
ПАСПОРТА И СЕРТИФИКАТЫ
| Сертификат соответствия (скоростные ворота) | |
| Паспорт на спиральные ворота | |
| Сертификат соответствия (блок управления) |
ИНСТРУКЦИИ
| Ворота скоростные спиральные HSSD | |
| Инструкция по эксплуатации скоростных спиральных ворот HSSD | |
| Блок управления для скоростных спиральных ворот серии HSSD |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
 |
Резиновый уплотнитель соединяет панели между собой, замыкая тепловой контур. |
 |
Низкий уровень шума во время работы обеспечивает ролик, имеющий ПВХ-покрытие, и алюминиевая направляющая. |
