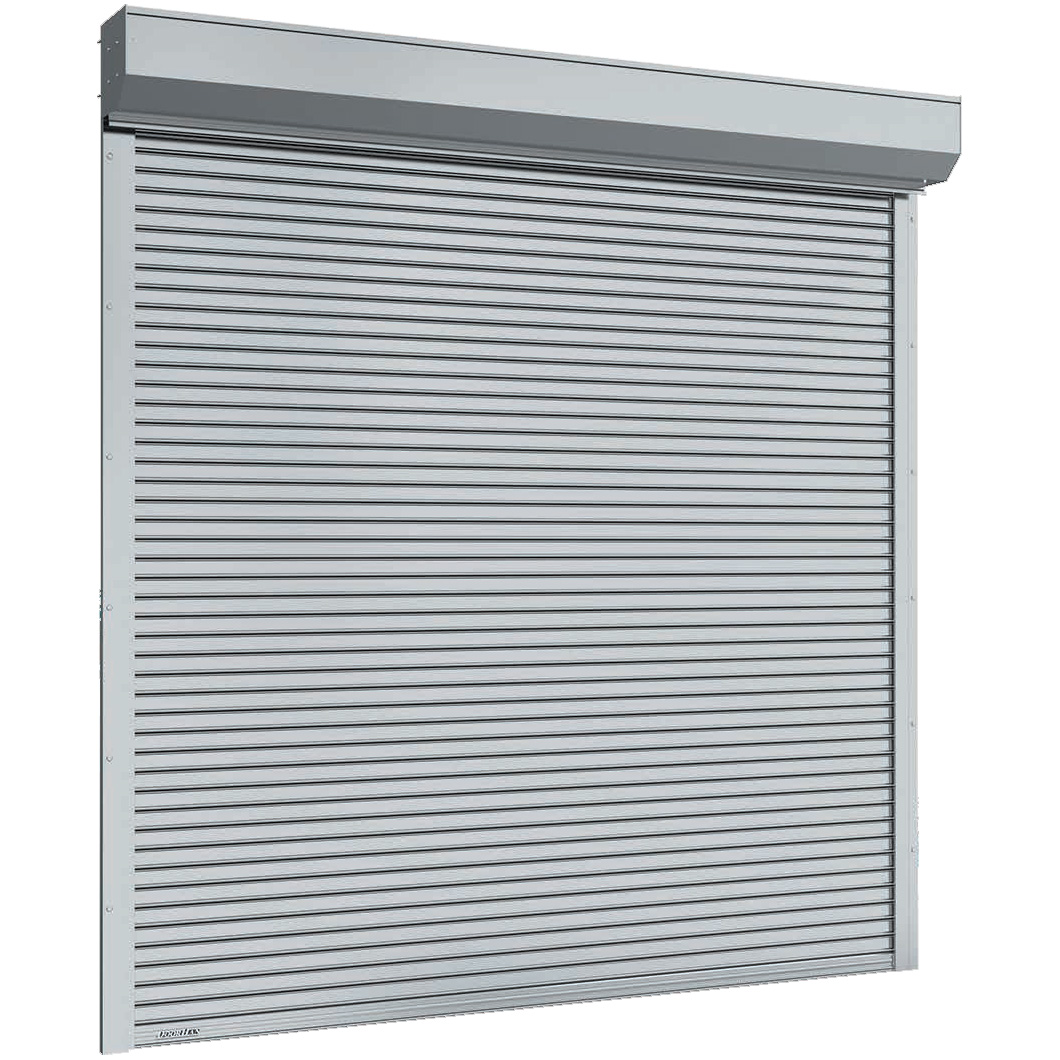

Применяются для защиты окон, витрин и дверных проемов ювелирных салонов, антикварных магазинов и других охраняемых объектов от взлома и воздействия неблагоприятных погодных условий. Холоднокатаная оцинкованная сталь, использующаяся для производства профилей, обеспечивает надежность и высокие эксплуатационные характеристики рольставен.
Внимание! В описании указан размер проёма ворот. Высота проема, мм: от 500 до 5 000. Ширина проема, мм: от 600 до 4 000.
Узнать точную стоимость рольставни из стального профиля RHS52 ДорХан под размер проёма Вашего помещения можно у нашего менеджера по телефону или напишите нам на почту.
В стоимость рольставни входит электрический привод без аварийного открывания.
Модули управления и пульты дистанционного управления приобретаются отдельно.
Рольставни из стального профиля RHS52 DoorHan соответствуют российским и европейским нормам качества и безопасности, адаптированы для эксплуатации в различных климатических условиях. Рольставни и рольворота используются для защиты проемов от взлома и неблагоприятных погодных условий. Все комплектующие для рольставен DoorHan выпускаются на современных автоматизированных линиях с применением оборудования ведущих мировых производителей. Все металлические детали оцинкованы или окрашены, что обеспечивает устойчивость к коррозии и негативному воздействию агрессивных сред, продлевает срок службы рольставен. Надежность конструкции роллет DoorHan, безопасность их эксплуатации и соответствие российским стандартам подтверждены сертификатами.

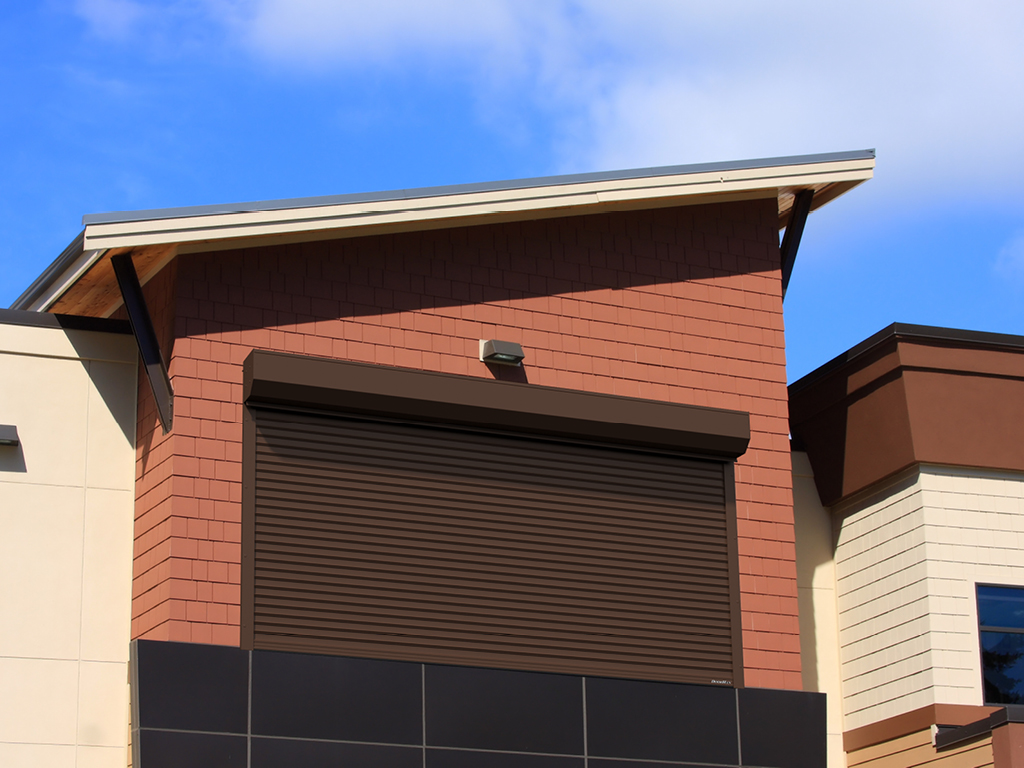

Зона применения рольставней витринных взломостойких из стального профиля RHS52 DoorHan
 |
| Дверные и оконные проемы |
Преимущества рольставней витринных взломостойких из стального профиля RHS52 DoorHan
Повышенные прочностные характеристики. |
Профили повышенной жёсткости изготавливаются из холоднокатаной оцинкованной стали толщиной 0,6 мм. |
Порошковая двусторонняя окраска. |
Высокая стойкость к коррозии, атмосферным осадкам, ультрафиолетовому излучению. |
Дизайн рольставней витринных взломостойких из стального профиля RHS52 DoorHan

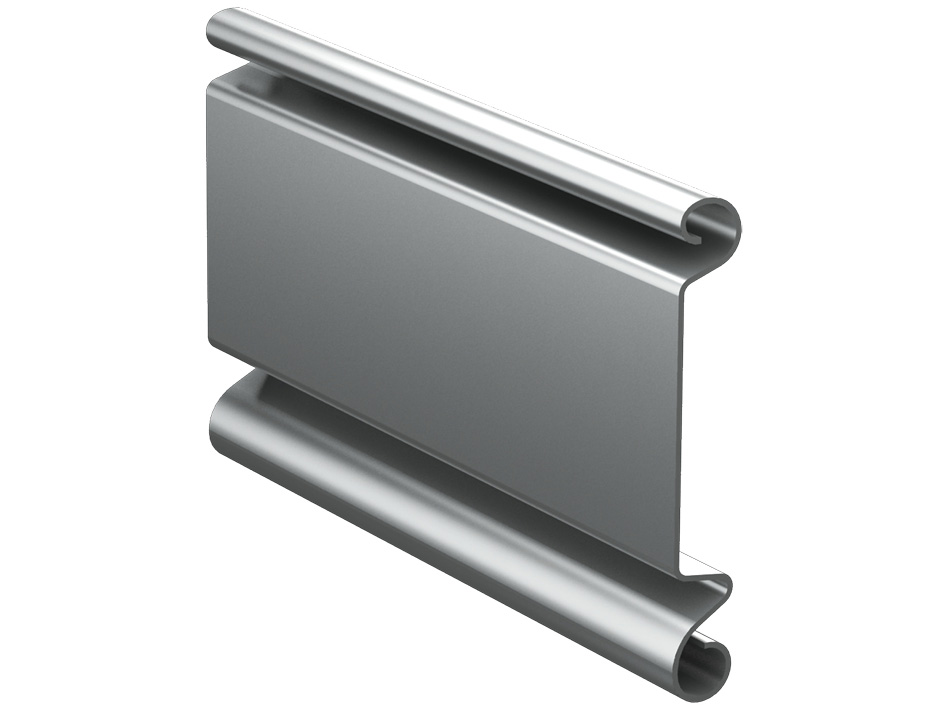

Профиль стальной для оконных проемов и витрин
 |
| Профиль RHS52 |
Стандартные цвета
 |
 |
 |
| RAL 9003 Белый | RAL 8014 Коричневый | Неокрашенный (оцинкованный) |
Таблица размеров рольставней витринных взломостойких из стального профиля RHS52 DoorHan
| Параметр | Показатель |
| Высота проема, мм | от 500 до 5000 |
| Ширина проема, мм | от 600 до 4000 |
| Притолока, мм | от 180 (накладной монтаж) |
| Пристенки, мм | от 65 (накладной монтаж) |
| Максимальная площадь полотна, м² | 14 |
Размеры проема

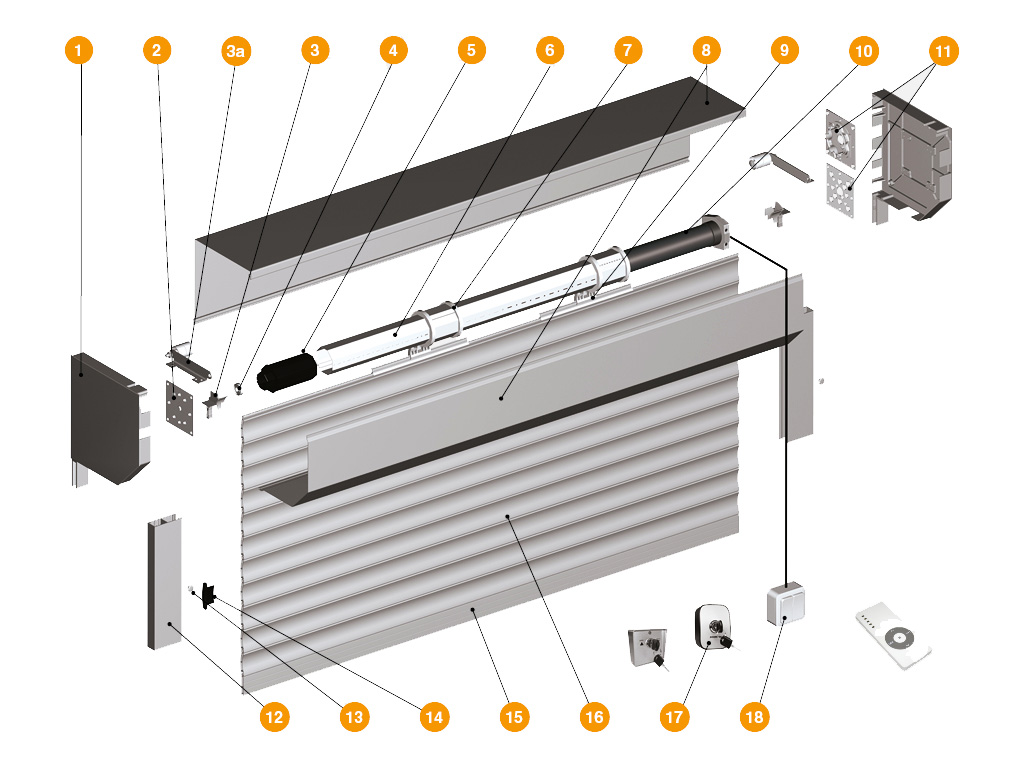

Конструкция рольставней витринных взломостойких из стального профиля RHS52 DoorHan
1. Крышка боковая RK165, RK180, RK205, RK250, RSK300
2. Суппорт подшипника BS100, BS42
3. Направляющее устройство RU65
3a. Ролик направляющий RU77
4. Подшипник BR28, BR42
5. Капсула универсальная KP60, KPU60, KPU70, KPU70S, KPU102
6. Вал октагональный RV60, RV70, RV102
7. Кольцо ригельное RD60, RD70
8. Короб защитный RBN165, RBN180, RBN205, RBN250, RBN300
9. Пружина тяговая RS160
10. Электропривод внутривальный
11. Пластина крепления привода BU100K
12. Направляющий профиль RG65BS, RG70BS
13. Заглушка PB14
14. Замок боковой SL52
15. Профиль концевой RA50EM
16. Профиль (полотно) RHS52
17. Выключатель с ключом SWM, SWK
18. Выключатель клавишный SWB, SWH
Подготовка строительного объекта
 |
 |
| Накладной монтаж | Встроенный монтаж |
| H — высота проема (максимальное значение из трёх), мм; B — ширина проема (максимальное значение из трёх), мм; h1 — высота притолоки (максимальное значение из трёх), мм; b1 — расстояние от левого края проёма до препятствия, мм; b2 — расстояние от правого края проёма до препятствия, мм. |
H — высота проема (максимальное значение из трёх), мм; B — ширина проема (максимальное значение из трёх), мм; L — толщина стены проёма |
|
Параметры замера для накладного монтажа: H — высота проема (max), мм; B — ширина проема (max), мм; h1 — высота притолоки (min), мм; b1 и b2 — правое и левое боковые расстояния (min), мм.
Для снятия замеров необходимо использовать рулетку и строительный уровень, или электронные измерительные приборы. Замер каждого параметра рекомендуется производить минимум в трех точках. При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону.
Требования к строительному объекту
Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.
При замере конструкции под встроенный монтаж необходимо учитывать технологический зазор не менее 5 мм.
Способы монтажа рольставней витринных взломостойких из стального профиля RHS52 DoorHan
 |
Накладной монтаж. Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с подготовкой ниши под короб. При накладном типе монтажа рольставен или рольворот короб с роликовым полотном устанавливают над проемом, а направляющие профили – по обеим сторонам от него. Закрытые рольставни при этом полностью закрывают проем и находятся практически вровень с поверхностью стен. |
 |
Встроенный монтаж, короб наружу. Встроенный монтаж позволяет расположить все элементы рольставен в нише оконного либо дверного проема. При встроенной установке короба, двери и окна должны открываться в сторону, противоположную его установке. |
 |
Встроенный монтаж, короб внутрь. Конструкция монтируется в проем, коробом внутрь, так, что полотно находится вровень с проемом. |
Базовая комплектация рольставней витринных взломостойких из стального профиля RHS52 DoorHan
 |
Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления — ручным или автоматическим. |
 |
Полотно в сборе. Полотно из пенозаполненного профиля с боковыми замками, предотвращающими расхождение профиля. |
 |
Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы. |
 |
Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости. |
 |
Ручной или автоматический привод. |
 |
Коробка с дополнительной комплектацией |
Условия эксплуатации продукции
1. Монтаж рольставен и рольворот должен проводиться квалифицированными специалистами, прошедшими обучение в ГК DoorHan.
2. Монтаж изделия должен производиться строго в соответствии с инструкцией по монтажу роллет и технической документацией компании DoorHan.
3. Рольставни должны открываться плавно без рывков и толчков.
4. Для подъема и опускания конструкций необходимо использовать только предназначенное для этих целей управление.
5. Не прилагайте для открытия рольставен усилие более 100 Н.
6. Не рекомендуется частичное поднятие или опускание полотна рольставней, особенно для больших конструкций (размером более 3 000 х 2 000 мм).
7. В случае использования в конструкции механического замка или задвижки, запрещается подъем полотна при закрытом замке.
8. В случае использования карданного привода, при вращении вороток следует держать под углом 45°. По стандарту EN 12453 или 12604 допустимо ручное усилие 390 Н. В случае с большими рольставнями, аварийный ручной привод (петля, кардан) пригоден только для закрытия.
9. При использовании автоматического привода следует руководствоваться инструкцией, прилагаемой к приводу.
10. Не допускайте детей к устройствам управления рольставнями (кнопкам, пультам).
11. Следите за тем, чтобы люди и животные не находились в зоне действия рольставен во время их открытия или закрытия.
12. Строго запрещено находиться под конструкцией во время ее работы, т. к. это может привести к травмам.
13. Не подвергайте рольставни ударам и не препятствуйте их свободному открытию и закрытию.
14. Следите за тем, чтобы во время перемещения полотна рольставен в проеме отсутствовали посторонние предметы, т. к. это может привести к повреждению конструкции.
15. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультации с изготовителем (консультацией считать обращение, несущее в себе четкое описание возникшей проблемы, которое можно документально подтвердить).
16. В зимнее время в случае оледенения частей конструкции рольставен или рольворот перед подъемом и опусканием полотна предварительно необходимо простучать полотно конструкции по контуру до полного освобождения частей конструкции ото льда, обращая особое внимание на состояние места соединения нижней планки изделия с подоконником или полом, они также должны быть очищены.
17. Необходимо производить регулярное техническое обслуживание рольставен, не реже одного раза в год.
18. В случае использования рольставен не по назначению или конструкций, габариты которых превышают рекомендуемые производителем, изготовитель не несет ответственности за их целостность и правильную работу.
19. Диагностика и ремонт конструкций рольставен или рольворот должны проводиться только квалифицированными специалистами.
Гарантийные обязательства
Покупателю предоставляется гарантия работоспособности роллетных систем производства ГК DoorHan сроком на 1 год с момента приобретения данного изделия. В случае повреждения лакокрасочного покрытия в результате влияния климатических факторов, природных явлений, выброса твердых мелкодисперсных частиц или других агрессивных веществ, коррозии от царапин и сколов, возникших в процессе эксплуатации, гарантия на лакокрасочное покрытие утрачивает силу.
