Внимание! В описании указан размер проёма ворот. Ширина проема, мм: от 600 до 1 500. Высота проема, мм: от 1 000 до 3 000.
Калитка в алюминиевой раме с заполнением из сэндвич-панелей обеспечит дополнительный вход на территорию. Идеальна для использования в индивидуальном строительстве. Обладает эстетичным внешним видом и широкими возможностями дизайнерского исполнения (более 100 вариантов), надежной конструкцией и длительным сроком службы.

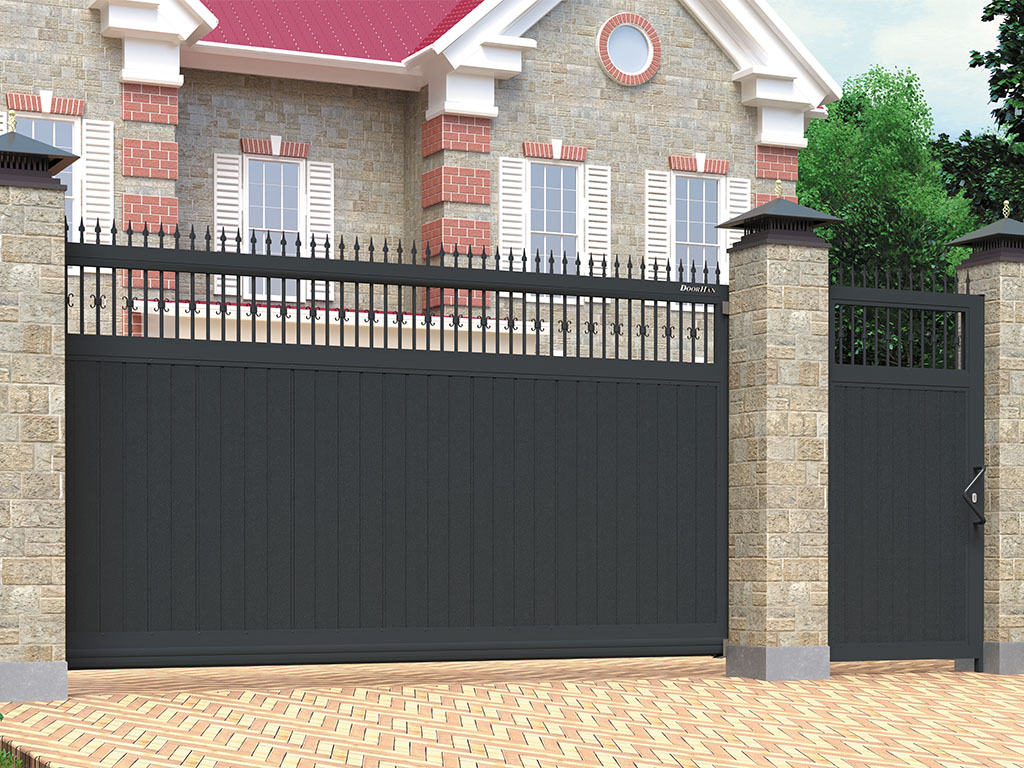

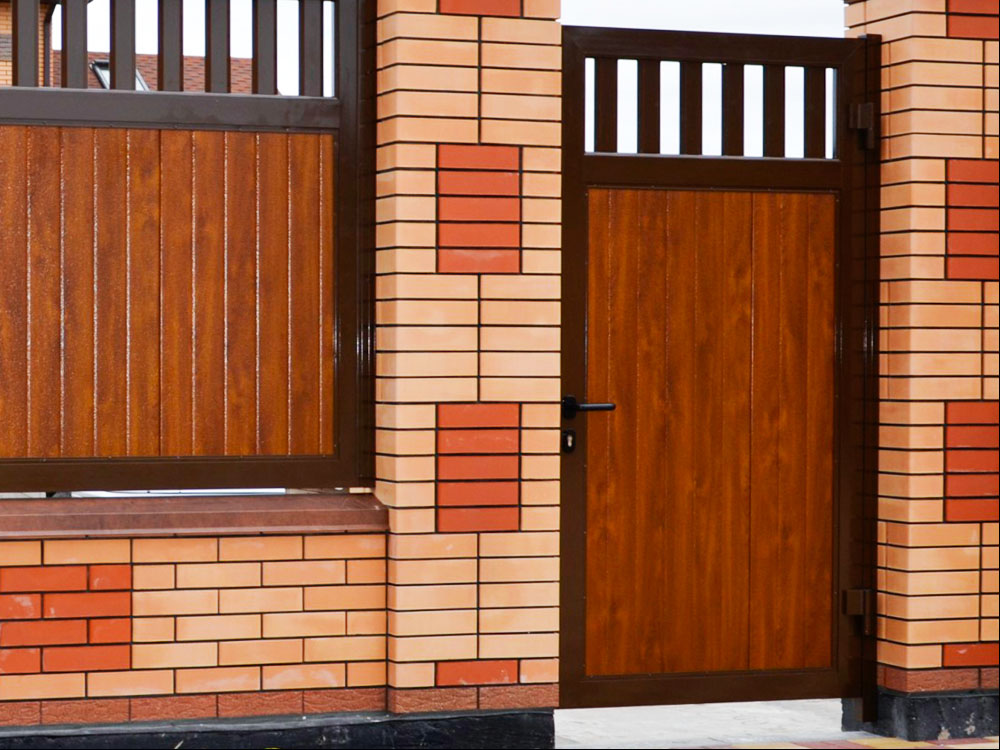

Зона применения калитки в алюминиевой раме с заполнением сэндвич-панелями PSD-A DoorHan
 |
 |
| Калитка отдельно стоящая устанавливается для организации дополнительного входа на территорию. | Калитка изготавливается из тех же панелей, что и уличные распашные и откатные ворота, благодаря чему обеспечивается их идеальное сочетание.. |

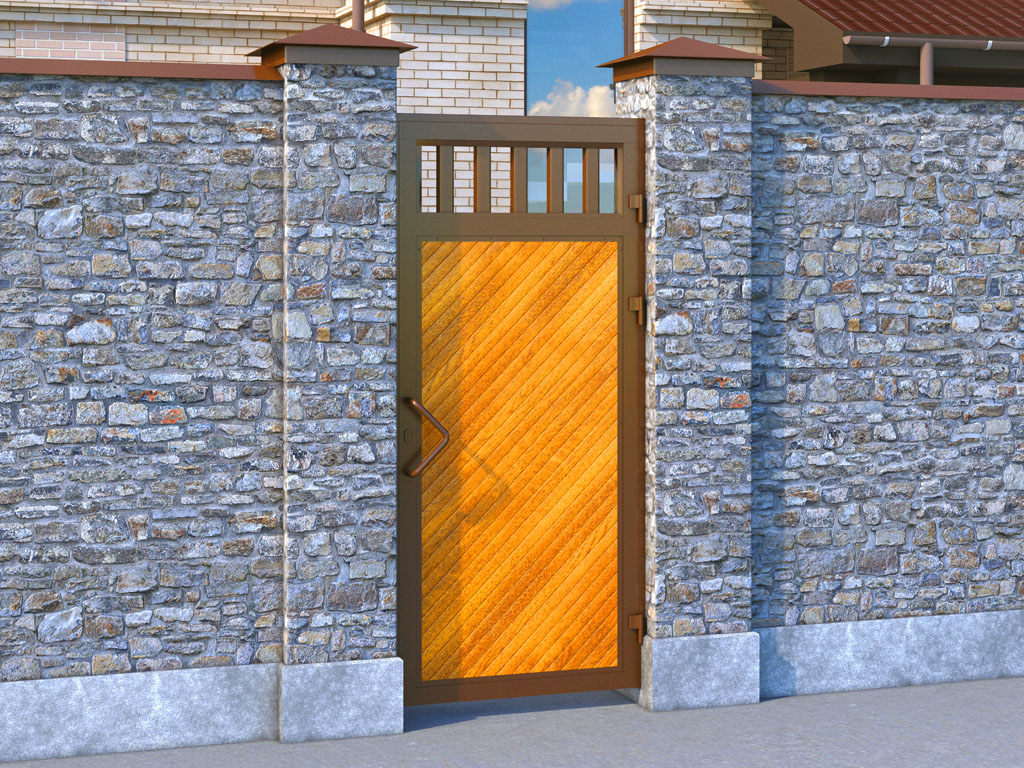

Преимущества калитки в алюминиевой раме с заполнением сэндвич-панелями PSD-A DoorHan
 |
Лёгкая и надёжная калитка. Уникальная конструкция из алюминия и сэндвич-панелей. |
 |

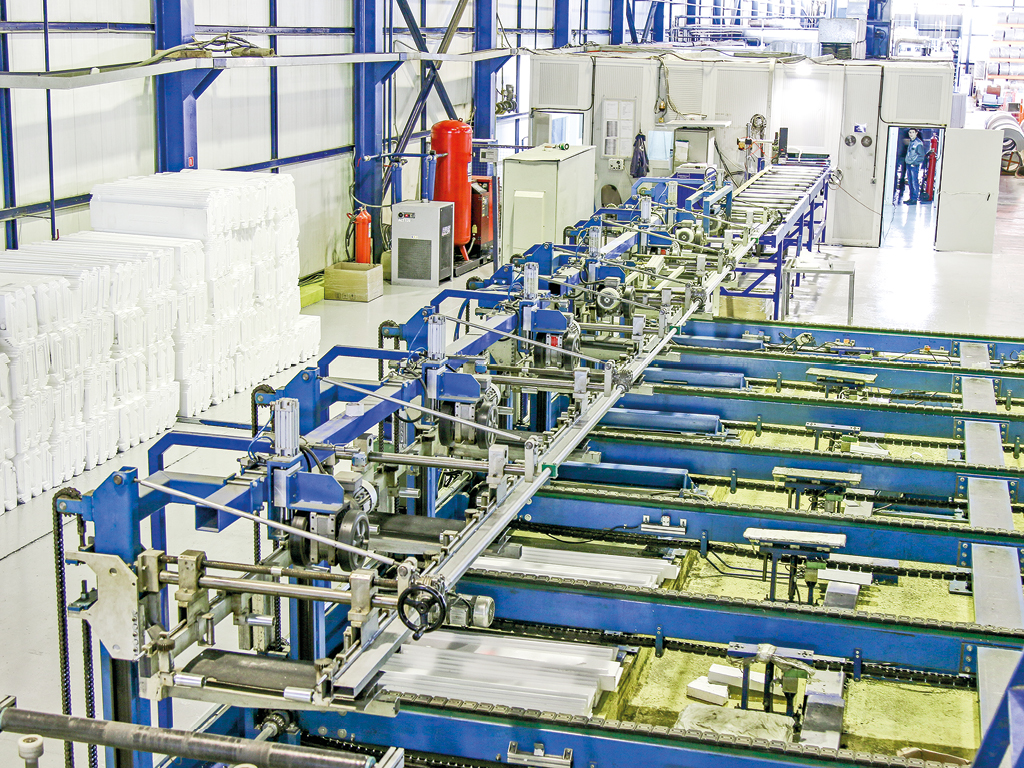

Калитки производятся на высокоточном оборудовании в заводских условиях. |
 |
Большой выбор варианта калиток от сегмента эконом до премиум класса. |
 |
Комплексное решение для клиента — ворота и калитка в едином стиле. |
 |
Алюминиевая ручка DELTA удобна в использовании. Окрашена в цвет полотна калитки. |
Дизайн калитки в алюминиевой раме с заполнением сэндвич-панелями PSD-A DoorHan
Дизайн панелей
 |
 |
 |

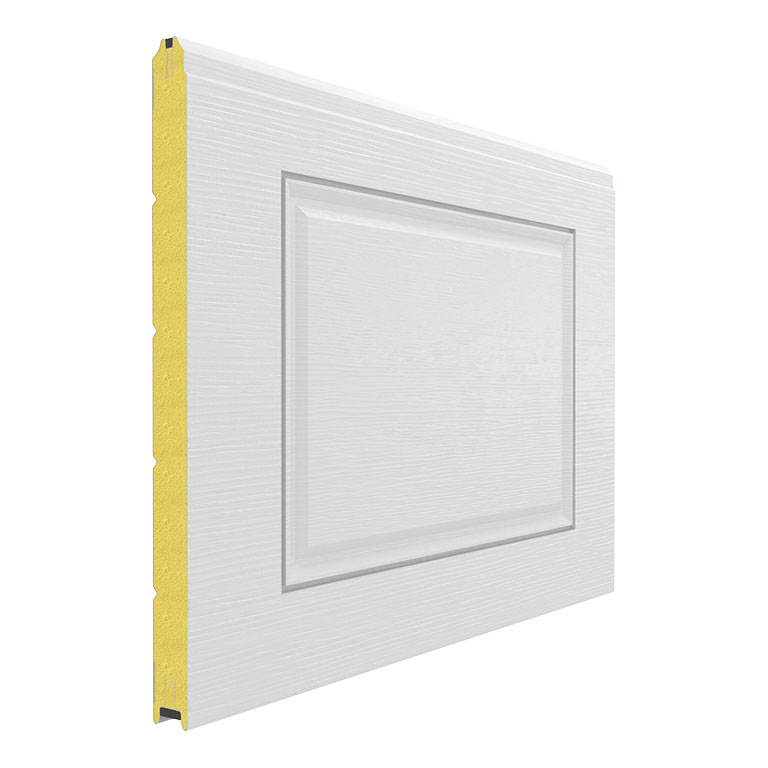

| Доска | Филенка | Горизонтальная полоса (с внутренней стороны панели) |
Тип поверхности
 |
 |
| Под дерево (внешняя) | Stucco (внутренняя) |

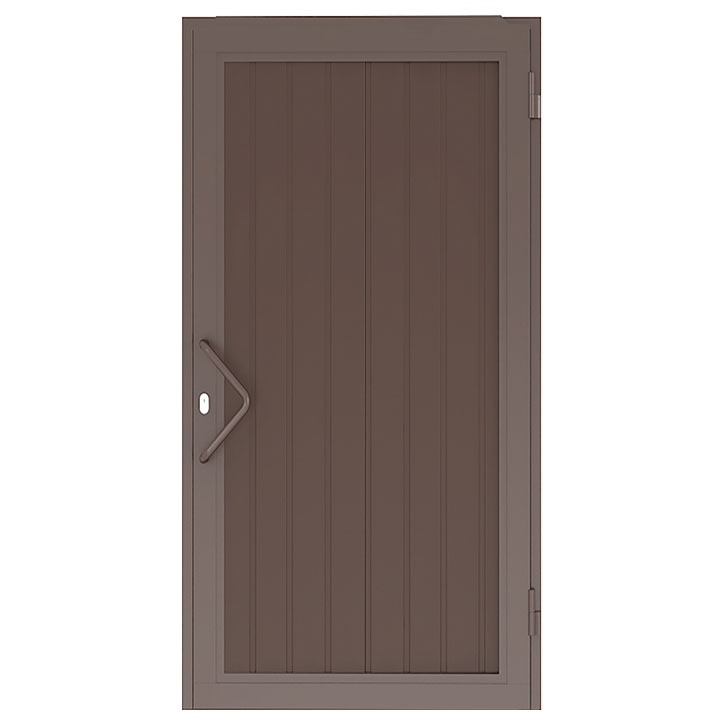

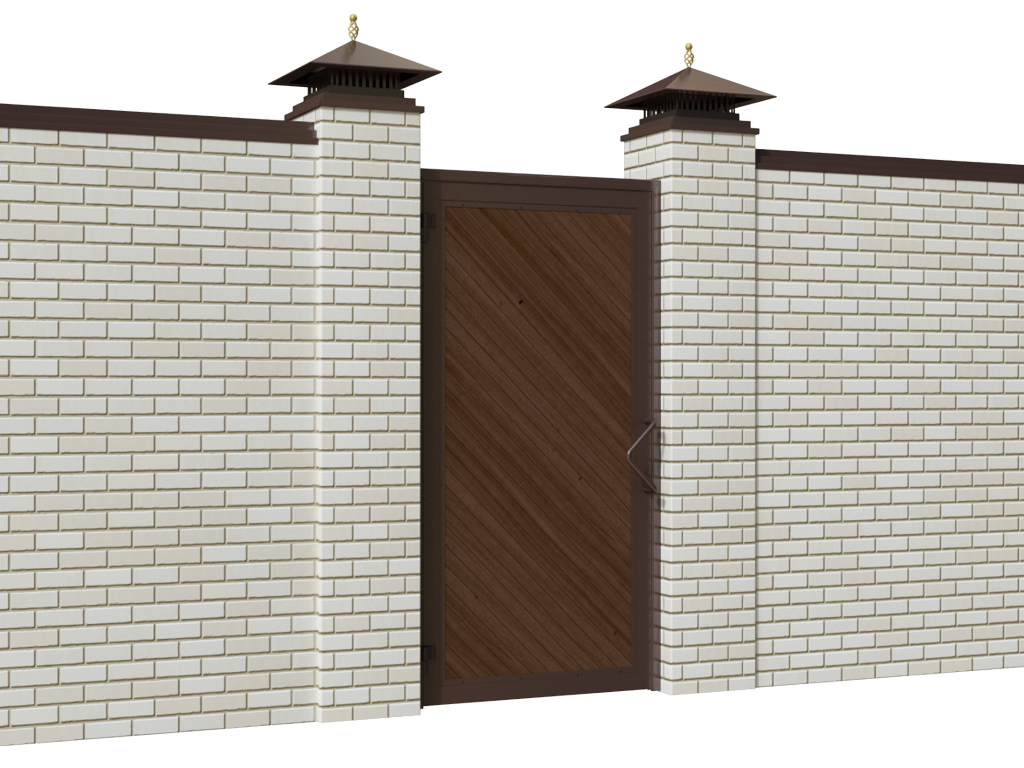

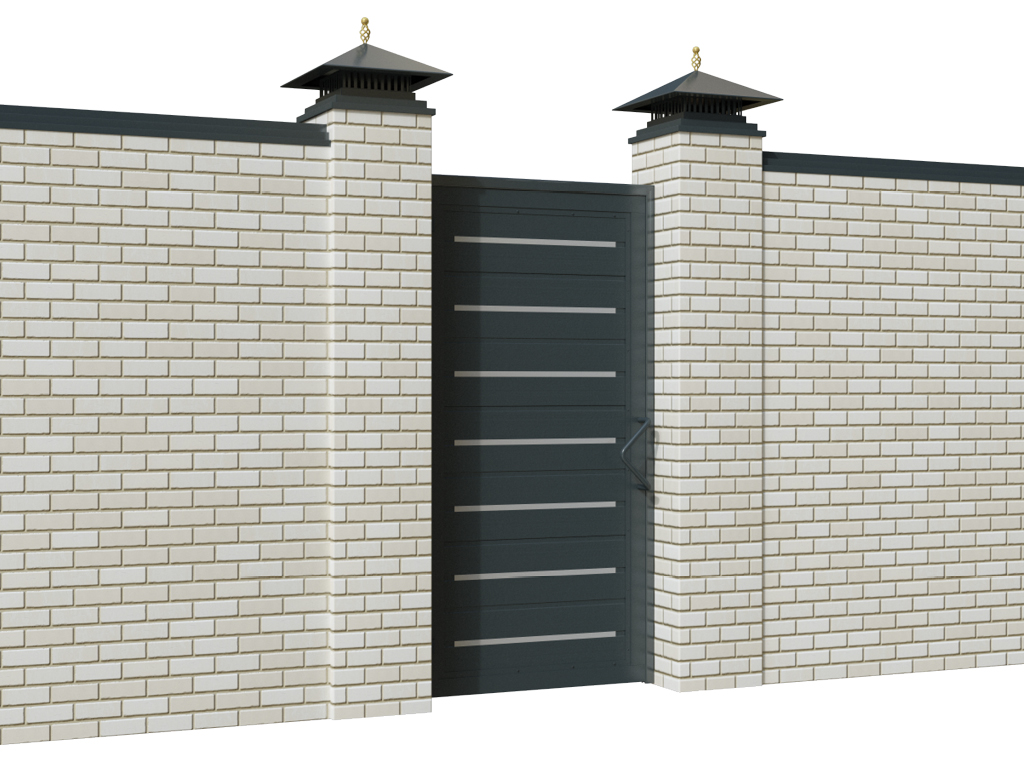

Варианты исполнения щитов
 |
 |
 |
 |

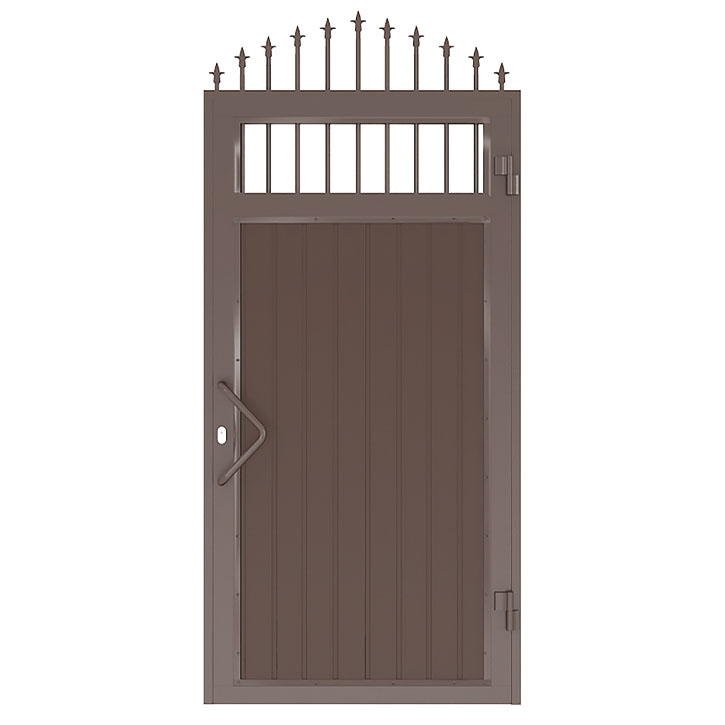

| Прямоугольный щит с заполнением из сэндвич-панелей | Прямоугольный щит с заполнением из сэндвич-панелей + алюминиевая решетка | Арочный щит с заполнением из сэндвич-панелей + алюминиевая решетка | Прямоугольный щит с заполнением из сэндвич-панелей + алюминиевая решетка + пики (арка) |
 |
 |
||

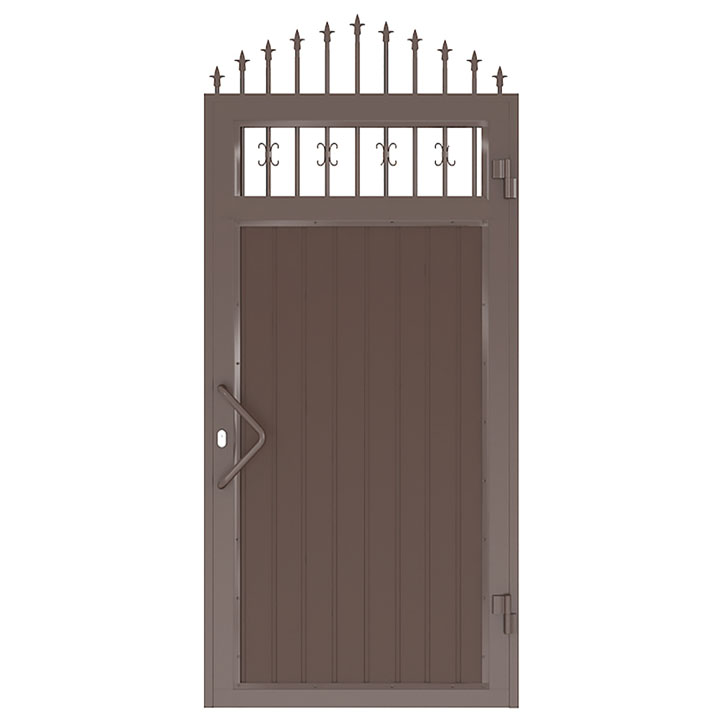

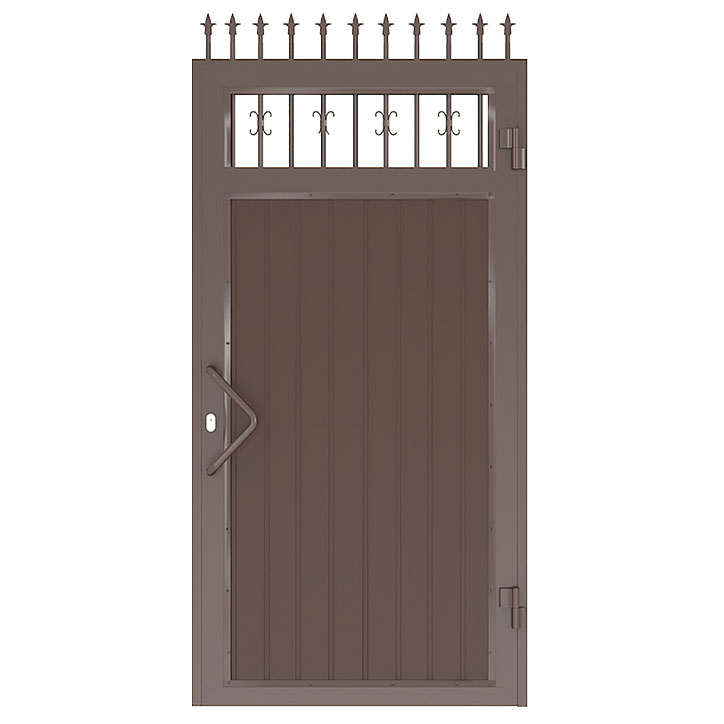

| Прямоугольный щит с заполнением из сэндвич-панелей + алюминиевая решетка с вензелями + пики | Прямоугольный щит с заполнением из сэндвич-панелей + алюминиевая решетка с вензелями + пики (арка) |
Алюминиевая облицовка премиум класса
 |
 |
 |
| Premium Classic B1, наклон влево, цвет «темный орех» | Premium Classic B2, наклон вправо, цвет «золотой дуб» | Premium Hi-Tech, цвет «антрацит» (RAL 7016) |
Стандартные цвета
 |
 |
 |
 |
| RAL 9003 Белый | RAL 9006 Серебристый | RAL 7004 Серый | RAL 1014 Бежевый |
 |
 |
 |
 |
| RAL 6005 Зеленый | RAL 5005 Синий | RAL 8014 Коричневый | RAL 8017 коричнево-красный |
 |
 |
 |
 |
| RAL 3005 Бордовый | RAL 3000 красный | RAL 7016 антрацит | Венге |
 |
|||
| Золотой дуб |
Таблица размеров калитки в алюминиевой раме с заполнением сэндвич-панелями PSD-A DoorHan
| Параметр | Показатель |
| Ширина проема, мм | от 600 до 1 500 |
| Высота проема, мм | от 1 000 до 3 000 |
| Просвет, мм | 100 |
Размеры проема
Конструкция калитки в алюминиевой раме с заполнением сэндвич-панелями PSD-A DoorHan
1. Профиль окантовочный
2. Угловое соединение щита
3. Петля двухсекционная в сборе
4. Профиль для сборки панелей
5. Профиль основной несущий
6. Профиль «крышка»
7. Профиль «корпус столба»
8. Сэндвич-панель
9. Ручка алюминиевая
2. Угловое соединение щита
3. Петля двухсекционная в сборе
4. Профиль для сборки панелей
5. Профиль основной несущий
6. Профиль «крышка»
7. Профиль «корпус столба»
8. Сэндвич-панель
9. Ручка алюминиевая
Подготовка строительного объекта
Для замера необходимых показателей достаточно рулетки и строительного уровня.
Замер каждой величины необходимо производить как минимум по трем точкам.
H — высота проема (расстояние от земли до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h — просвет (расстояние от нижнего края створки до уровня земли). Рекомендуемая величина — 100 мм.
При замере Н, h, В за итоговый размер принимается наибольшая величина.
Требования к строительному объекту
Перепад уровня столбов по всей высоте проема не должен превышать 10 мм.
Способы монтажа калитки в алюминиевой раме с заполнением сэндвич-панелями PSD-A DoorHan
 |

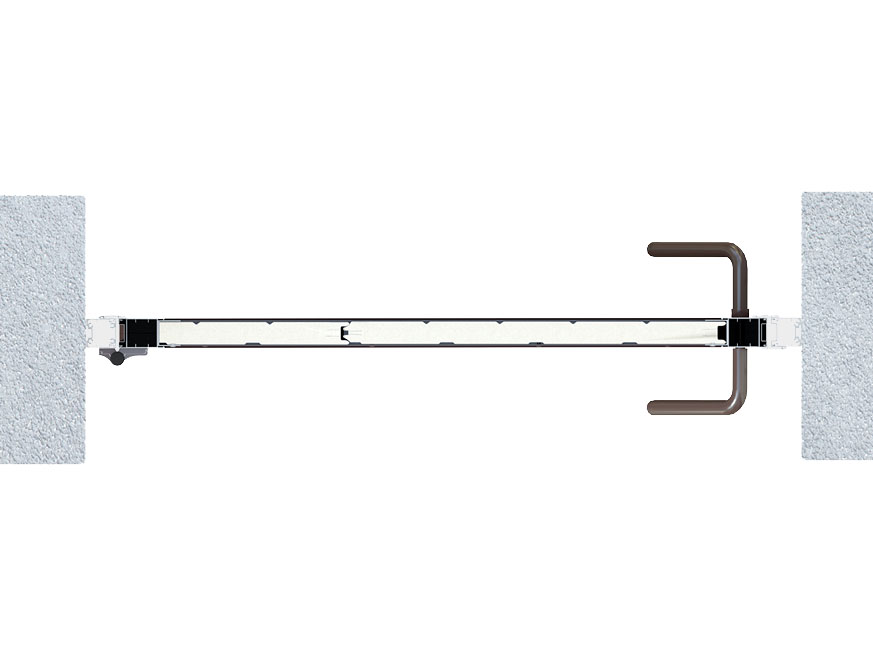

Монтаж встык с проемом. Несущие столбы устанавливаются встык с проемом. Створка калитки монтируется на столбы. |
Базовая комплектация
 |

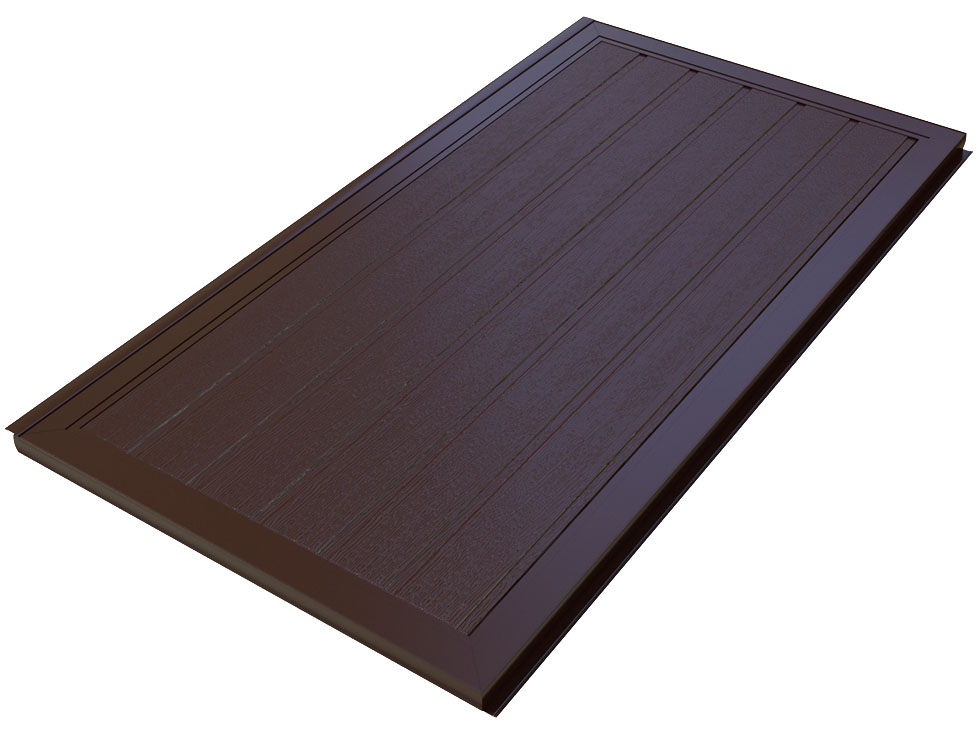

Створка калитки из сэндвич-панелей толщиной 40 мм, окантованная алюминиевыми профилями |
 |

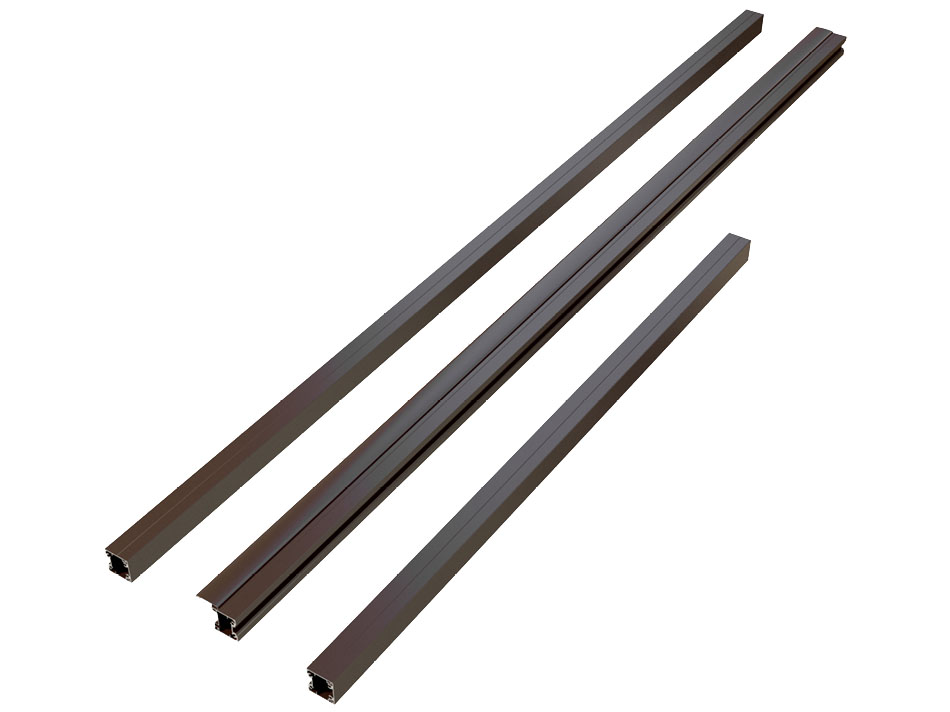

Комплект навесных алюминиевых или стальных столбов для крепления створки к проему |
 |

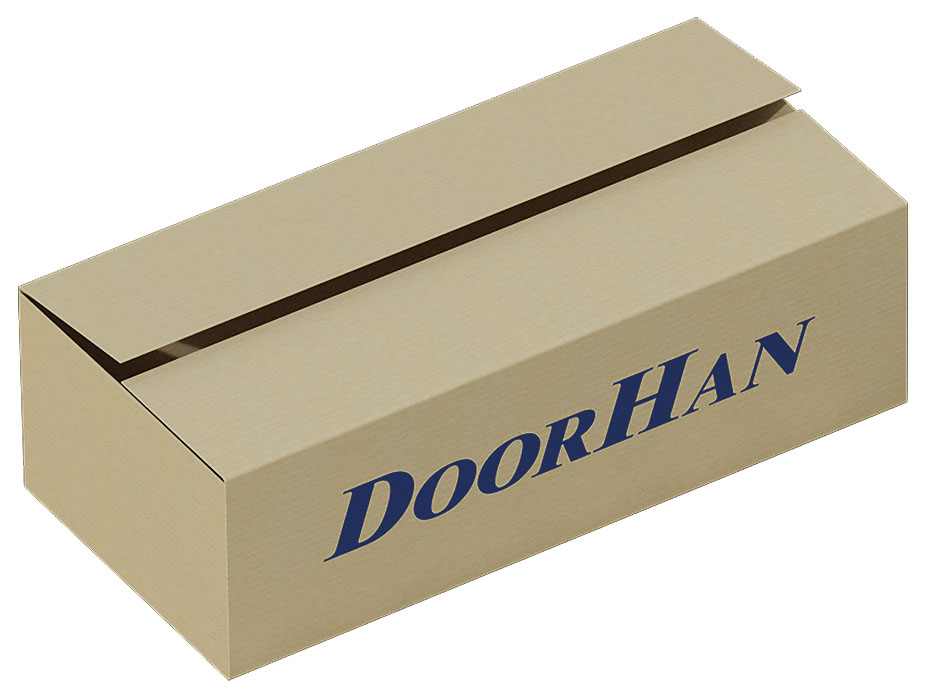

Коробка с комплектацией для монтажа |
Дополнительная комплектация (не входят в базовый комплект)
 |

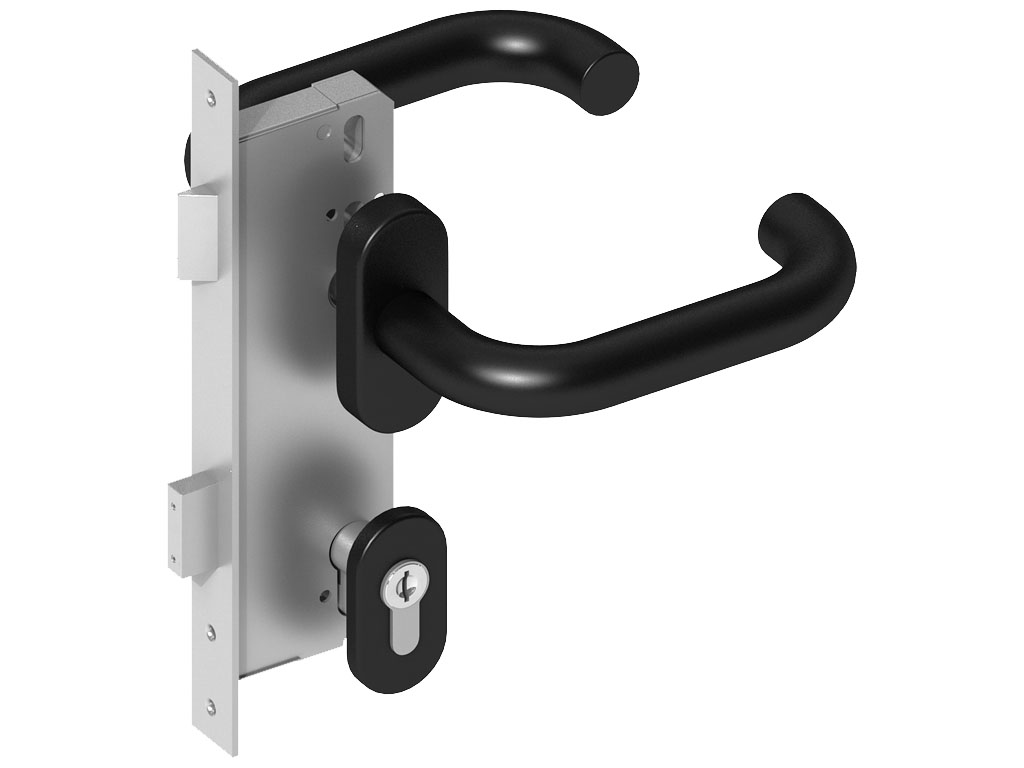

Замок механический врезной с ручками черного цвета |
 |
Замок врезной электромеханический NUOVA FEB |
 |
Замок накладной электромеханический DH-LOCK |
|
Ручка алюминиевая Delta (если выбран электромеханический замок, то ручка идет в комплекте с замком) |
Условия эксплуатации продукции
1. Калитка должна поворачиваться на петлях плавно, без рывков и посторонних звуков.
2. Величина просвета под створкой должна быть одинаковой на всем пространстве движения калитки.
3. Допустимое провисание створки — не более 5 мм.
4. Ручное открывание и закрывание калитки осуществляется только при помощи ручки. Не прилагайте для открытия калитки большое усилие, передвигайте калитку плавно, без резких рывков и толчков.
5. Не допускайте детей к устройствам управления автоматизации калитки (электромеханическим замкам, кнопкам, пультам). Следите за тем, чтобы дети и животные не находились в зоне действия калитки во время ее работы. Строго запрещено пересекать траекторию движения створки калитки во время ее открытия и закрытия, т. к. это может привести к серьезным травмам.
6. Не подвергайте калитку ударам и не препятствуйте ее свободному открытию и закрытию. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей без консультаций с изготовителем.
7. Следите за тем, чтобы во время перемещения створки калитки в проеме отсутствовали посторонние предметы, мусор и снег, так как это может привести к повреждению калитки.
8. Для обеспечения плавности хода калитки, необходимо раз в полгода смазывать петли маслом.
2. Величина просвета под створкой должна быть одинаковой на всем пространстве движения калитки.
3. Допустимое провисание створки — не более 5 мм.
4. Ручное открывание и закрывание калитки осуществляется только при помощи ручки. Не прилагайте для открытия калитки большое усилие, передвигайте калитку плавно, без резких рывков и толчков.
5. Не допускайте детей к устройствам управления автоматизации калитки (электромеханическим замкам, кнопкам, пультам). Следите за тем, чтобы дети и животные не находились в зоне действия калитки во время ее работы. Строго запрещено пересекать траекторию движения створки калитки во время ее открытия и закрытия, т. к. это может привести к серьезным травмам.
6. Не подвергайте калитку ударам и не препятствуйте ее свободному открытию и закрытию. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей без консультаций с изготовителем.
7. Следите за тем, чтобы во время перемещения створки калитки в проеме отсутствовали посторонние предметы, мусор и снег, так как это может привести к повреждению калитки.
8. Для обеспечения плавности хода калитки, необходимо раз в полгода смазывать петли маслом.
Гарантийные обязательства
Покупателю предоставляется гарантия работоспособности калитки производства ГК DoorHan сроком на 1 год с момента приобретения.
Документы
Инструкция по монтажу отдельно стоящей калитки с заполнением из сэндвич-панелей
Отдельно стоящая калитка (с бетонируемыми столбами)
Отдельно стоящая калитка (с навесными столбами)
Паспорт на отдельно стоящую калитку
Сертификат «Санитарно-эпидемиологическое заключение 1»
